Regulátor teploty ATC-M1 s krátkym cyklom PID

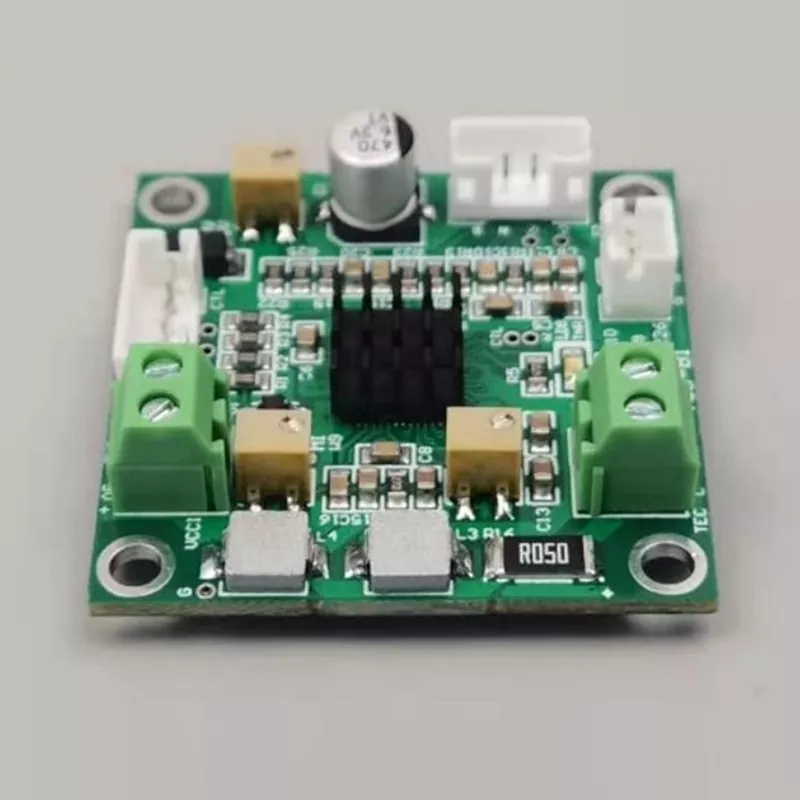

X-Meritan vyvíja termoelektrické materiály, chladiče, NTC komponenty a regulátory teploty pre polovodičový tepelný manažment. Regulátor teploty ATC-M1 s PID s krátkym cyklom kombinuje kompaktnú dosku 34 mm x 20 mm s krátkodobou reguláciou PID, teplotnou spätnou väzbou 10 K NTC a reguláciou výstupu TEC pre mikro objekty s nízkou tepelnou zotrvačnosťou. Funguje na 3,0 V – 5,0 V jednosmerného prúdu, podporuje predvolený teplotný rozsah +10 až +40 stupňov C a má z výroby predvolenú teplotu 25 stupňov C. Teplotu je možné nastaviť pomocou potenciometra W9 alebo analógového vstupu so špecifikovanou stabilitou regulácie teploty 0,001 stupňa C.

Kľúčové vlastnosti

Krátkodobé PID riadenie

Regulátor teploty ATC-M1 s PID s krátkym cyklom využíva prístup spätnej väzby PID s krátkym cyklom navrhnutý pre mikroobjekty s nízkou tepelnou zotrvačnosťou. Časté nápravné opatrenia pomáhajú riadiacej jednotke reagovať na zmeny v tepelnom stave kontrolovaného objektu bez spoliehania sa na väčšiu tepelnú odozvu spojenú s konvenčnými systémami.

Kompaktná štruktúra dosky

S rozmermi iba 34 mm x 20 mm a celkovou výškou 15,5 mm je ATC-M1 vhodný pre kompaktné termoregulačné zostavy. Jeho malý tvarový faktor je obzvlášť dôležitý pre miniatúrne optické, snímacie a elektronické štruktúry, kde je dostupný vnútorný priestor obmedzený.

TEC Output Control

Regulátor je navrhnutý pre prácu s termoelektrickými chladiacimi komponentmi. Jeho maximálny prúd TEC je 2,5A, zatiaľ čo maximálne napätie TEC je 4,3V pri napájaní 5V alebo 2,5V pri napájaní 3,3V. Tieto definované limity poskytujú jasný základ pre zosúladenie regulátora s pridruženým systémom TEC.

Teplotná spätná väzba

Na meranie teploty a spätnú väzbu sa používa 10K NTC senzor. Špecifikovaná stabilita regulácie teploty je 0,001 stupňa C, čo poskytuje presnosť požadovanú pre aplikácie, kde malé teplotné zmeny môžu ovplyvniť prevádzkové podmienky komponentov citlivých na teplotu.

Technické údaje

Porovnanie dizajnu

Oblasti použitia

1. Fotonika: X-Meritan identifikuje aplikácie fotoniky vrátane chladenia detektora. Kompaktná štruktúra regulátora a funkcia teplotnej spätnej väzby poskytujú vhodný ovládací prvok pre malé termoelektrické chladiace zostavy.

2. Telekomunikácie: Rozsah aplikácií spoločnosti zahŕňa tepelnú stabilizáciu a chladenie telekomunikačných komponentov. Presná regulácia teploty môže byť začlenená do kompaktných architektúr riadenia teploty.

3. Zdravotnícke vybavenie: X-Meritan uvádza zoznam zosilňovačov PCR a aplikácií súvisiacich s teplotou v medicíne. Regulácia teploty je dôležitou súčasťou systémov, kde prevádzkové podmienky závisia od kontrolovaného tepelného prostredia.

4. Aerospace Sensing: Aplikácie spoločnosti pre letectvo a kozmonautiku zahŕňajú senzory na detekciu ľadu, senzory tepelného toku a IR senzory. Kompaktné termoregulačné komponenty môžu tvoriť súčasť teplotne citlivých snímacích systémov.

5. Automobilová elektronika: X-Meritan tiež identifikuje tepelnú stabilizáciu pre LiDAR, AR a detektory, čím rozširuje význam kompaktného termoelektrického ovládania na automobilové a elektronické snímacie aplikácie. Regulátor teploty ATC-M1 s krátkym cyklom PID možno zvážiť pre kompaktné architektúry riadenia teploty, kde má riadený objekt malú tepelnú hmotnosť.

Systémová integrácia

1. Elektrické limity TEC: Ovládač teploty ATC-M1 s PID s krátkym cyklom funguje v rámci špecifikovaných maximálnych hodnôt napätia a prúdu.

2. Teplotná spätná väzba: Vstup 10K NTC poskytuje dráhu teplotnej spätnej väzby pre riadiaci systém.

3. Rozsah teplôt: Predvolený rozsah regulácie teploty je +10 až +40 stupňov C, s továrensky predvolenou teplotou 25 stupňov C.

4. Nastavenia výstupu: Továrenské predvolené maximálne výstupné napätie je 2,0 V, zatiaľ čo továrenské predvolené maximálne výstupné napätie je 1,0 A.

5. Spôsob nastavenia: Nastavenie teploty je možné vykonať pomocou potenciometra W9 a je podporovaný aj analógový vstup teploty.

6. Konfigurácia produktu: Pre aplikácie vyžadujúce inú konfiguráciu spoločnosť X-Meritan uvádza, že produkty možno vyrábať podľa výkresov alebo vzoriek. Servisný proces zahŕňa komunikáciu v počiatočnom štádiu, potvrdenie vzorky a výrobu po potvrdení.

Schopnosť X-Meritan

ATC-M1 je súčasťou portfólia termoelektrických technológií X-Meritan, ktoré zahŕňa termoelektrické materiály, termoelektrické chladiče, zostavy TEC, komponenty NTC a regulátory teploty. Táto štruktúra produktu spája teplotnú dosku s termoelektrickými komponentmi a snímacími prvkami používanými v kompaktných systémoch tepelného manažmentu.

Kompletný termoelektrický technologický reťazec

Možnosti X-Meritanu pokrývajú vývoj termoelektrických materiálov, prispôsobenie základných komponentov a návrh riešení na odvádzanie tepla. Pre ATC-M1 je tento technický rozsah priamo spojený s riadením výstupu TEC, teplotnou spätnou väzbou NTC a požiadavkami na tepelný manažment kompaktných elektronických a optických zostáv.

5 hlavných oblastí použitia

X-Meritan hlási aplikácie v piatich hlavných oblastiach: komunikácia s optickými vláknami, priemyselné lekárske vybavenie, inteligentná automobilová elektronika, spotrebná elektronika a výskumné inštitúcie. Tieto oblasti použitia poskytujú relevantné technické zázemie pre ATC-M1, najmä tam, kde sa vyžaduje kompaktné termoelektrické chladenie a riadené prevádzkové teploty.

Spolupráca spoločností Fortune 500

X-Meritan uvádza, že spolupracuje so spoločnosťami z rebríčka Fortune 500 a niekoľkými národnými kľúčovými laboratóriami. Tieto skúsenosti sú dôležité pre vývoj a aplikáciu termoelektrických komponentov a technológií regulácie teploty používaných v špecializovaných elektronických a tepelných riadiacich systémoch.

Viaceré výrobné procesy

Výrobné zariadenia uvedené spoločnosťou X-Meritan zahŕňajú pece na namáčanie cínu, stroje na vibračné kyvné formy, zváracie stroje, pece, dávkovacie stroje, automatické zváracie stroje, spájkovacie zariadenia na pretavenie a plnoautomatické tlačiarenské stroje. Tieto výrobné procesy podporujú výrobu termoelektrických komponentov a elektronických produktov na reguláciu teploty.

55 % distribúcia na európskom trhu

X-Meritan uvádza, že Európa predstavuje 55 % jej distribúcie na medzinárodnom trhu, zatiaľ čo Severná Amerika predstavuje 15 %, juhovýchodná Ázia 15 % a ostatné trhy 15 %. Medzinárodné aplikačné zázemie podporuje skúsenosti spoločnosti s dodávkami termoelektrických produktov a produktov na riadenie teploty pre rôzne technické prostredia.

6. Integrovaná podpora tepelných riešení

Okrem jednotlivých komponentov na reguláciu teploty poskytuje X-Meritan návrh riešenia na odvádzanie tepla a podporu pri výbere produktov. To umožňuje, aby bol regulátor teploty ATC-M1 s krátkym cyklom PID považovaný spolu s príslušným termoelektrickým chladičom, komponentmi NTC a požiadavkami na riadenie teploty, a nie ako izolovaná riadiaca doska.
