X-Meritan vyrába regulátor teploty TCB-SS s ultra kompaktnou veľkosťou a navrhnutý pre aplikácie Micro TEC, kde je potrebné brať do úvahy priestor dosky, teplotnú stabilitu a riadený výstup TEC. TCB-SS integruje snímanie teploty a riadenie TEC na malej riadiacej doske, čo umožňuje reguláciu Micro TEC pomocou slučky regulácie teploty založenej na spätnej väzbe.
Regulátor je navrhnutý skôr na kompaktnom formáte dosky než na architektúre regulácie teploty na všeobecné účely. Používa 10K NTC senzor ako predvolený vstup na snímanie teploty a podporuje predvolené napätie TEC 4,5 V s maximálnym prúdom TEC 3A, vďaka čomu je doska vhodná pre miniatúrne systémy tepelného manažmentu.
|
Napájacie napätie dosky (DC) |
5V ±10% |
|
Výkonnosť výstupu |
>94 % |
|
TEC napätie |
4,5 V (predvolené) |
|
TEC prúd |
3A (maximálne) |
|
Senzor kontroly teploty |
10 000 NTC (predvolená hodnota B: 3950) |
|
Presnosť regulácie teploty |
0,01° |
|
Nastavte presnosť teploty |
0,01° |
|
Rozsah merania kontroly teploty |
-60 °C až +170 °C |
|
Riadenie teplotného rozsahu |
-20 °C až +100 °C |
|
Predvolené výrobné nastavenie |
25 °C |
10K NTC detekuje zmeny teploty a posiela signál do ovládača.
Regulátor porovnáva nameranú teplotu s cieľovou hodnotou a reguluje výstup Micro TEC pomocou PID regulácie.
Nepretržitý výstup upravuje pohon TEC počas prevádzky namiesto toho, aby sa spoliehal len na jednoduché zapínanie/vypínanie.

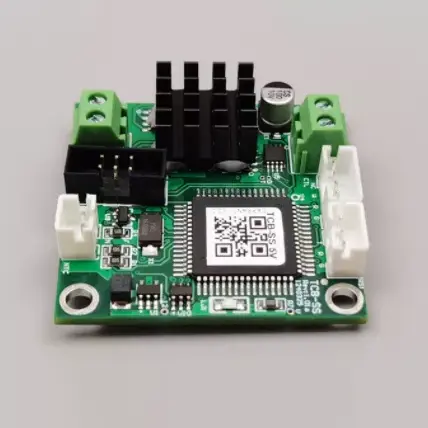

Regulátor teploty TCB-SS s rozmermi 4 cm × 4 cm × 1,28 cm s ultra kompaktnou veľkosťou a navrhnutý pre Micro TEC je určený pre systémy Micro TEC s obmedzeným inštalačným priestorom.
Ovládač poskytuje presnosť regulácie teploty 0,01 °C a presnosť nastavenej teploty 0,01 °C pre presnú tepelnú reguláciu.
S výstupnou účinnosťou nad 94% poskytuje regulátor efektívne riadenie TEC v kompaktných systémoch regulácie teploty.
Predvolené napätie TEC je 4,5 V s maximálnym prúdom TEC 3A pre kompatibilné aplikácie Micro TEC.
Predvolený snímač je 10K NTC s B-hodnotou 3950, ktorý poskytuje teplotnú spätnú väzbu pre regulačnú slučku.
Rozsah merania kontroly teploty je -60 °C až +170 °C, zatiaľ čo špecifikovaný rozsah kontrolnej teploty je -20 °C až +100 °C.
Medzi vstavané funkcie patrí nadprúd, prepätie, obmedzenie teploty a detekcia otvoreného/skratovaného obvodu TEC na monitorovanie ovládača a pripojeného TEC počas prevádzky.
|
Položka |
Štandardná konfigurácia |
|
Typ TEC |
Micro TEC |
|
TEC napätie |
4,5 V predvolené |
|
Prúd TEC |
Maximálne 3A |
|
Snímač teploty |
10 000 NTC |
|
NTC B-hodnota |
3950 Predvolená hodnota |
|
Dodávka dosky |
5V ±10% DC |
|
Kontrolný rozsah |
-20 °C až +100 °C |
Pred integráciou by sa mali elektrické požiadavky TEC, charakteristiky NTC, cieľová teplota a napájanie dosky skontrolovať podľa špecifikácií ovládača.
Regulátor teploty TCB-SS s ultra kompaktnou veľkosťou a navrhnutý pre Micro TEC poskytuje kompaktnú reguláciu teploty pre optické moduly, kde sú potrebné stabilné tepelné podmienky.
Dokáže poháňať kompatibilný Micro TEC na reguláciu teploty laserových diód v kompaktných optických systémoch.
Kompaktný ovládač je vhodný pre laboratórne prístroje, ktoré vyžadujú reguláciu teploty na základe Micro TEC v obmedzenom inštalačnom priestore.
TCB-SS podporuje reguláciu teploty v kompaktných diagnostických zariadeniach, kde sú veľkosť dosky a tepelná regulácia dôležitými konštrukčnými faktormi.
Regulátor je možné integrovať so systémami Micro TEC na reguláciu teploty teplotne citlivých infračervených detektorov a CCD snímačov.
Odpoveď 1: Regulátor teploty TCB-SS s ultra kompaktnou veľkosťou a navrhnutý pre Micro TEC je určený pre aplikácie Micro TEC. Pripojený TEC by mal byť skontrolovaný vzhľadom na špecifikované 4,5 V predvolené napätie TEC a maximálny prúd 3 A.
A2: Predvolená konfigurácia snímania teploty je 10K NTC s B-hodnotou 3950. Ostatné požiadavky na snímač by mali byť potvrdené počas špecifikácie projektu.
A3: Rozsah merania kontroly teploty je -60 °C až +170 °C, zatiaľ čo špecifikovaný rozsah kontrolnej teploty je -20 °C až +100 °C. Rozsah merania udáva schopnosť snímania teploty, zatiaľ čo riadiaci rozsah definuje špecifikovaný rozsah regulácie teploty.
A4: Napájacie napätie dosky je 5V ±10% DC. Systém by mal poskytovať vhodný zdroj energie, ktorý zostáva v tomto špecifikovanom vstupnom rozsahu.
A5: Maximálny špecifikovaný prúd TEC je 3A, s predvoleným napätím TEC 4,5V. Skutočne pripojený TEC by sa mal zvoliť podľa jeho elektrických požiadaviek a limitov regulátora.
A6: Špecifikovaná presnosť regulácie teploty je 0,01 °C a presnosť nastavenej teploty je tiež špecifikovaná ako 0,01 °C.
A7: Regulátor obsahuje nadprúdovú ochranu, prepäťovú ochranu, obmedzenie teploty a detekciu otvoreného obvodu a skratu TEC.
