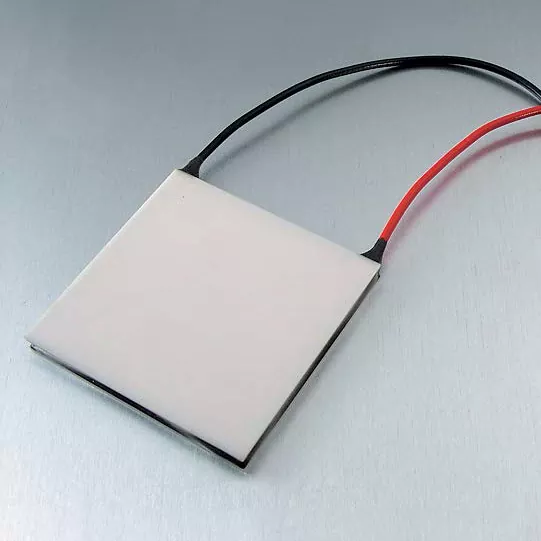

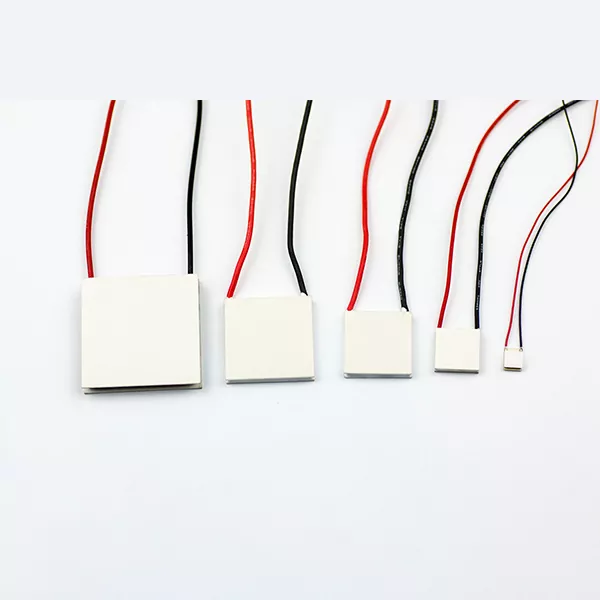

X-Meritandodáva všeobecné termoelektrické chladiče pre aplikácie, ktoré vyžadujú mierne tepelné čerpanie bez kompresorov, chladív alebo pohyblivých častí. Táto kategória zahŕňaštandardné termoelektrické modulyPoužíva sa v prenosných chladiacich boxoch, malých elektronických skriniach, laboratórnych zariadeniach a podobných úlohách, kde na jednoduchosti a kompaktnosti záleží viac ako na maximálnom výkone.

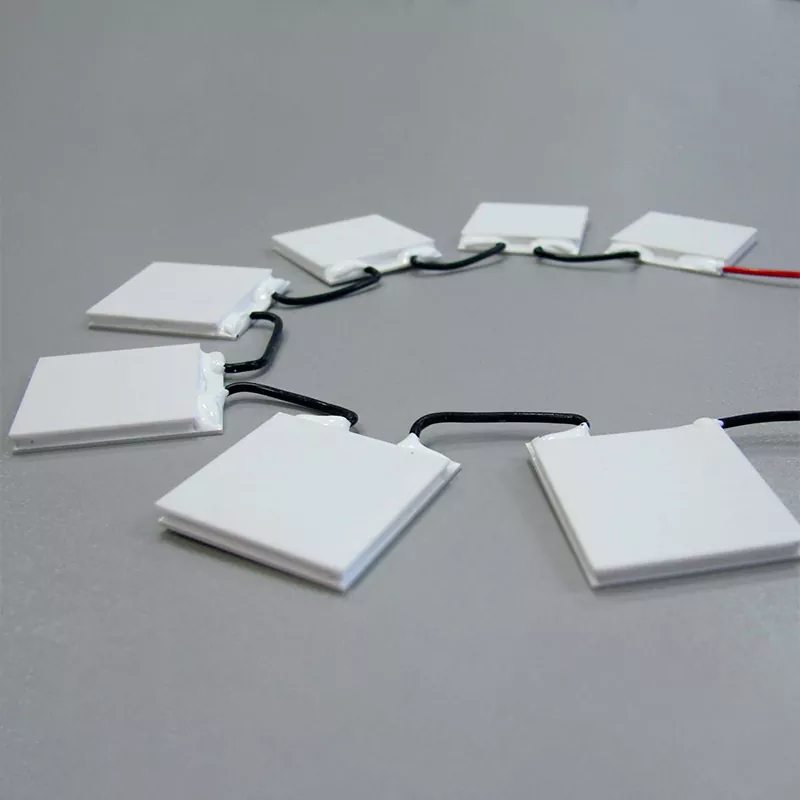

Pre tepelnú záťaž nad približne 60 W alebo pre aplikácie, ktoré vyžadujú väčší teplotný rozdiel pri záťaži, je vhodnejšia naša séria vysokokapacitných termoelektrických chladičov. Táto stránka sa zameriava na rad na všeobecné použitie.
Všeobecný chladič TE je polovodičové tepelné čerpadlo. Keď modulom prechádza jednosmerný prúd, jedna keramická strana teplo absorbuje a druhá ho uvoľňuje. Strana uvoľňujúca teplo musí byť pripevnená k chladiču. Bez správneho odvodu tepla teplota modulu stúpa a chladiaci výkon rýchlo klesá.
Kompletný chladiaci systém potrebuje aj zdroj jednosmerného prúdu a zvyčajne ventilátor. Keď sa tieto komponenty spoja do jedného celku, stane sa z neho zostava termoelektrického chladiča. Modul môžeme dodať samostatne alebo ako predmontovanú jednotku s chladičom a ventilátorom.
|
Parameter |
Rozsah alebo Možnosti |
Poznámky |
|
Maximálne tepelné čerpanie (Qmax) |
5 W až 60 W |
Merané pri 27°C horúcej strane, nulový teplotný rozdiel |
|
Maximálny teplotný rozdiel (ΔTmax) |
65 K až 72 K |
Nie je aplikované žiadne tepelné zaťaženie |
|
Menovité napätie |
3 V až 24 V DC |
Bežné hodnoty: 5 V, 12 V, 24 V |
|
Menovitý prúd |
1A až 6A |
Závisí od počtu a veľkosti polovodičových peliet |
|
Teplotný limit horúcej strany |
Do 100°C |
Vyššie hodnotenia sú k dispozícii na vyžiadanie |
|
Keramický substrát |
Oxid hlinitý (Al₂O3) |
Štandard pre túto sériu |
|
Plochosť povrchu |
≤ 0,03 mm |
Dostatočné pre väčšinu spôsobov montáže |
|
Typ spájky |
BiSn |
Bez olova; Možnosť PbSn pre použitie pri vysokej teplote |
|
Obvodové tesnenie |
Epoxid |
Odolný voči vlhkosti, nie je hermetický |
|
Stopa |
15×15 mm až 40×40 mm |
Hrúbka 3,3 mm až 4,0 mm |
|
Dĺžka oloveného drôtu |
80 mm až 200 mm |
Izolácia z PVC alebo teflónu |
Všetky hodnoty sa kontrolujú na základe šarže. Ku každej objednávke je možné dodať súhrn testu.
Qmax nie je to isté ako využiteľný chladiaci výkon. Qmax sa meria vtedy, keď medzi oboma stranami nie je žiadny teplotný rozdiel. V reálnej prevádzke je vždy rozdiel. Napríklad modul s menovitým výkonom 30 W Qmax môže dodať iba 14 W, keď je studená strana 25 K pod horúcou stranou. Pre svoj pracovný bod použite krivku výkonu, nie samotné číslo Qmax.
Keď aplikácia vyžaduje stabilnú teplotu studenej strany, spárujte všeobecný chladič TE s regulátorom teploty. Riadiaca jednotka číta snímač, ako je NTC termistor, a prispôsobuje prúd alebo napätie modulu. Táto spätná väzba kompenzuje zmeny okolitej teploty a tepelného zaťaženia.
Na prenosnú chladničku stačí jednoduchý termostat zapnutý/vypnutý. Regulátor teploty PID sa odporúča pre laboratórne stupne, držiaky vzoriek alebo akýkoľvek proces, ktorý musí udržiavať teplotu v úzkom pásme. Môžeme odporučiť kompatibilný ovládač a snímač pre vašu kombináciu modulu a chladiča.
Vo vnútri každého modulu tvoria termoelektrické materiály na báze teluridu bizmutu mnoho malých párov polovodičov. Tieto páry sú elektricky zapojené do série a vložené medzi dve keramické dosky. Dosky poskytujú elektrickú izoláciu a rovnú montážnu plochu.
Pre väčšinu chladiacich úloh na všeobecné účely dobre funguje štandardné zloženie materiálu. Ak váš projekt vyžaduje posun v optimálnom rozsahu prevádzkových teplôt, vieme upraviť zloženie termoelektrického materiálu. Toto je nezvyčajné pre každodenné chladenie, ale je k dispozícii pre vlastné objednávky.
Vnútorné pole je chránené tenkým epoxidovým tesnením. Tesnenie blokuje prach a ľahkú vlhkosť, ale nie je určené na nepretržitú kondenzáciu alebo priame vystavenie vode. Vo vlhkom alebo vonkajšom prostredí použite utesnený kryt alebo požiadajte o dodatočné zapuzdrenie.
X-Meritan vyrába termoelektrické chladiče už viac ako 10 rokov. Výrobný priestor je udržiavaný ako čisté prostredie, aby sa znížila prašnosť na keramických povrchoch a spájkovaných spojoch. Umiestňovanie peliet a spájkovanie pretavením zabezpečuje automatizované zariadenie.
Každá šarža je testovaná na špeciálnej testovacej platforme chladiča polovodičov. Postup testu zahŕňa:
|
Testovacia položka |
Metóda |
|
Qmax |
Tepelná testovacia stanica, 27°C horúca strana, vákuum |
|
ΔTmax |
Skúška bez zaťaženia |
|
Elektrický odpor |
Štvorvodičové jednosmerné meranie |
|
Vizuálna kontrola |
Zväčšená kontrola trhlín, dutín a nesúosovosti |
|
Izolačný odpor |
500 V DC medzi svorkami a keramikou |
Výrobné záznamy sa uchovávajú kvôli vysledovateľnosti. Ku každej zásielke môžeme poskytnúť správu o šarži. Hodnotiace vzorky sú k dispozícii pred objemovými objednávkami.
Pred výberom všeobecného chladiča TE si overte tieto body:
1. Tepelná záťaž – Odhadnite teplo, ktoré sa musí odstrániť. Pridajte maržu 50 % až 100 % nad očakávanú hodnotu.
2. Teplota na studenej strane – Čím nižšia je cieľová teplota v porovnaní s okolitým prostredím, tým menej tepla môže modul prečerpať.
3. jednosmerné napätie – 12 V je bežné pre mobilné použitie, 24 V pre priemyselné skrine, 5 V pre malé USB zariadenia.
4. Priestor na zostavenie – Do celkovej výšky zahrňte hrúbku modulu, chladič, ventilátor a materiál tepelného rozhrania.
5. Prostredie – Vlhkosť, prach a vibrácie ovplyvňujú tesnenie a životnosť.
Ak je niektorý bod nejasný, pošlite nám podrobnosti o projekte. Odporučíme modul a poskytneme výkonovú krivku.
Prenosné chladničky a skrinky na víno Tiché, kompaktné moduly pre malé izolované boxy a autochladničky.
Elektronické a riadiace skrine Bodové chladenie pre napájacie zdroje, priehradky na batérie a utesnené ovládače, kde pridávanie ventilácie nie je praktické.
Malé spotrebiče Dávkovače vody, chladiče nápojov a osobné chladiace zariadenia často používajú jeden modul s chladičom a ventilátorom.
Laboratórne stolíky a držiaky vzoriek V kombinácii s regulátorom teploty a termistorom NTC modul udržiava blok vzorky pri pevnej teplote.
Nie vždy. Mnoho prenosných chladičov prevádzkuje modul nepretržite z jednosmerného zdroja. Vnútorná teplota klesá, kým sa teplo unikajúce dovnútra nevyrovná teplu odčerpanému. Základný termostat šetrí energiu batérie a zabraňuje prechladnutiu.
Teplá a studená strana sa vymieňajú. Modul sa nepoškodí, pokiaľ prúd a napätie zostanú v rámci menovitých hodnôt. Táto funkcia je užitočná pre systémy, ktoré potrebujú vykurovanie aj chladenie.
Chladič musí odvádzať čerpané teplo plus elektrický príkon. Praktickým pravidlom je dimenzovať chladič na 1,5 až 2-násobok maximálneho elektrického výkonu modulu. Pre modul 12 V, 4 A (48 W elektrický) plánujte 70 až 100 W celkového odvodu tepla.
Existujú viacstupňové moduly, ale nie sú súčasťou všeobecného sortimentu. Stohovanie znižuje využiteľnú tepelnú záťaž a zvyšuje zložitosť. Pre väčšinu každodenných úloh chladenia funguje jeden modul s dobrým chladičom lepšie. Môžeme diskutovať o viacstupňových možnostiach špeciálnych projektov.
Štandardná výroba využíva bezolovnatú spájku a materiály, ktoré spĺňajú požiadavky RoHS. K objednávke je možné dodať dokumentáciu.
áno. Môžeme postaviť zostavu termoelektrického chladiča s modulom, chladičom, ventilátorom a kabelážou. To je často jednoduchšie pre zákazníkov, ktorí radšej nemanipulujú s materiálom tepelného rozhrania a montážou sami.
