Vlastné zostavy termoelektrických chladičov: Technická príručka pre presné riadenie teploty

Čo sú to termoelektrické chladiče a ako fungujú

Zostava termoelektrického chladiča je viac než len zbierka polovodičových peliet. Ide o kompletný subsystém tepelného manažmentu, ktorý integruje termoelektrické materiály, elektrické prepojenia, keramické substráty, tepelné rozhrania a často aj riadiacu elektroniku do balíka určeného na precízny prenos tepla. Pochopenie toho, ako tieto zostavy fungujú – a ako ich komponenty interagujú – je nevyhnutné pre inžinierov špecifikujúcich tepelné riešenia v priestorovo obmedzených, na vibrácie citlivých alebo presných kritických zariadeniach.

Peltierov efekt vo forme zhromaždenia

Keď jednosmerný prúd preteká obvodom tvoreným dvoma odlišnými polovodičovými materiálmi, jeden spoj absorbuje teplo, zatiaľ čo druhý ho uvoľňuje. Tento reverzibilný jav, známy ako Peltierov jav, tvorí princíp činnosti každej termoelektrickej chladiacej zostavy. Otočením smeru prúdu sa zamení horúca a studená strana, čo umožňuje, aby jedna zostava poskytovala buď chladenie alebo vykurovanie podľa požiadavky na ovládanie.

V praktickej zostave sú desiatky až stovky polovodičových peliet typu P a N usporiadané elektricky v sérii a tepelne paralelne. Pelety sú vložené medzi keramické substráty, ktoré vedú teplo a zároveň poskytujú elektrickú izoláciu. Kovové stopy a spájkované spoje spájajú pelety do súvislého okruhu. Hotová zostava môže mať v závislosti od požadovaného chladiaceho výkonu len niekoľko štvorcových milimetrov alebo až niekoľko štvorcových centimetrov.

Od materiálu cez modul až po montáž

Dôležitý je rozdiel medzi materiálom, modulom a zostavou. Termoelektrické materiály sú surové polovodičové zlúčeniny – extrudované ingoty, plátky alebo pelety – ktoré vykazujú Peltierov efekt. Modul, často nazývaný TEC, pozostáva z týchto peliet zostavených medzi keramickými platňami s elektrickými spojmi. Zostava pridáva prvky špecifické pre aplikáciu: montážny hardvér, materiály tepelného rozhrania, chladiče, ventilátory, snímače teploty, riadiaca elektronika a tesnenie alebo zapuzdrenie na ochranu pred vlhkosťou a kontamináciou.

Tento vrstvený postup znamená, že výkon na úrovni zostavy závisí nielen od vnútorných vlastností termoelektrického materiálu, ale aj od každého rozhodnutia o rozhraní, spoji a balení, ktoré sa urobí počas integrácie. Špičkový materiál spárovaný so zlým tepelným rozhraním bude mať nižšiu výkonnosť ako skromný materiál s optimalizovanou zostavou. To je dôvod, prečo dodávatelia, ktorí riadia vývoj materiálov aj montážnu výrobu, môžu hodnotiť výkon v kontexte konečnej aplikácie, a nie samostatne.

Systémy základných materiálov za modernými zostavami

Telurid bizmutu (Bi₂Te₃) a jeho príbuzné zliatiny zostávajú dominantným materiálovým systémom pre termoelektrické chladenie pri izbovej teplote. V rámci tejto rodiny sú kompozície Bi2Te3-Sb2Te3 široko používané pre prvky typu P, zatiaľ čo kompozície Bi2Te3-Bi2Se3 plnia úlohy typu N. Špecifické zloženie, úroveň dopingu a spôsob spracovania určujú elektrickú vodivosť, Seebeckov koeficient a tepelnú vodivosť, ktoré v konečnom dôsledku určujú výkon zostavy.

Extrudované materiály a vysokotlaková deformácia

Vysokotlaková plastická deformačná extrúzia vytvára husté, štruktúrované termoelektrické materiály so zlepšenou medzikryštalickou väzbou. Táto štruktúra podporuje následné operácie rezania a stenčovania, čo umožňuje spracovanie prvkov do hrúbky 0,2 mm v závislosti od konštrukcie komponentu a výrobných podmienok. Proces extrúzie poskytuje ingoty s priemermi 25 mm, 30 mm alebo 35 mm a dĺžkami 120 mm alebo 240 mm, čo poskytuje flexibilitu pre rôzne požiadavky na krájanie a obrábanie.

Elektrická vodivosť pre tieto extrudované materiály sa zvyčajne pohybuje od 870 do 1430 Ω⁻¹·cm⁻¹, čo je okno, ktoré pojme rôzne konštrukcie modulov a elektroniku pohonu. Konečný druh materiálu, geometria prvkov a podmienky spracovania sú určené skôr podľa konkrétneho dizajnu termoelektrického chladiča a jeho zamýšľaného použitia, než aby boli stanovené iba katalógovými špecifikáciami.

Schopnosť tenkých prvkov

Schopnosť vyrábať tenké termoelektrické prvky má priamy vplyv na návrh zostavy. Tenšie prvky znižujú tepelný odpor naprieč modulom, zlepšujú rýchlosť odozvy a umožňujú kompaktnejšie tvarové faktory. Tenké prvky však tiež kladú prísnejšie požiadavky na mechanickú manipuláciu, spájkovanie a stabilitu rozhrania. Štruktúra materiálu, ktorá je odolná voči vylamovaniu a praskaniu počas spracovania, je preto nevyhnutná na dosiahnutie spoľahlivých zostáv tenkých prvkov.

Mechanické a tepelné vlastnosti, na ktorých záleží

Termoelektrické materiály musia prežiť nielen elektrické a tepelné zaťaženie, ale aj mechanické namáhanie pri montáži, montáži a tepelných cykloch. Pevnosť v tlaku, pevnosť v šmyku, modul pružnosti a správanie pri tepelnej rozťažnosti ovplyvňujú to, či si modul zachová svoju integritu počas tisícok prevádzkových hodín.

Pevnosť a elastické vlastnosti

Materiály typu P a typu N majú rôzne mechanické vlastnosti. V extrudovaných Bi2Te3-Sb2Te3 systémoch materiál typu P typicky vykazuje pevnosť v tlaku približne 54,0 MPa a pevnosť v šmyku 16,0 MPa, zatiaľ čo materiál typu N dosahuje 66,0 MPa v tlaku a 21,0 MPa v šmyku. Youngove hodnoty modulu – 47,0 GPa pre typ P a 42,0 GPa pre typ N – označujú tuhosť, ktorá riadi distribúciu napätia počas montáže a tepelnej rozťažnosti.

Poissonov pomer pre oba typy je približne 0,30, čo znamená, že axiálna kompresia vytvára bočnú expanziu v predvídateľnom pomere. Táto informácia je kritická pri výpočte montážneho tlaku, ktorý môže zostava vydržať bez rozbitia keramického substrátu alebo prasknutia polovodičových peliet.

Koeficient tepelnej rozťažnosti

Nesúlad tepelnej rozťažnosti medzi termoelektrickým materiálom, spájkovanými spojmi a keramickými substrátmi je primárnou hnacou silou dlhodobej degradácie. Koeficient tepelnej rozťažnosti (CTE) sa mení s teplotou a smerom vzhľadom na os extrúzie. Pri teplote -25 °C expanduje materiál typu N rýchlosťou 10,2 × 10⁻⁶/K pozdĺž smeru extrúzie a 12,5 × 10⁻⁶/K naprieč, zatiaľ čo materiál typu P vykazuje 10,6 × 10⁻⁶/K a 10,8 × 10/K.⁻. Pri +150 °C sa tieto hodnoty zvýšia na 15,5 × 10⁻⁶/K a 18,3 × 10⁻⁶/K pre typ N a 15,8 × 10⁻⁶/K a 19,9 × 10⁻⁶/K pre typ P.

Tieto hodnoty informujú o výbere spájkovacích zliatin, návrhu vyhovujúcich rozhraní a prijateľnom rozsahu tepelných cyklov pre danú zostavu. Zhoda CTE naprieč všetkými materiálmi v súprave znižuje šmykové napätie v spojoch a predlžuje životnosť.

Aplikačné domény naprieč odvetviami

Kompaktný tvarový faktor a polovodičová prevádzka moderných zostáv podnietili prijatie v pozoruhodne rôznorodom súbore priemyselných odvetví. Každá aplikácia ukladá jedinečné obmedzenia týkajúce sa veľkosti, spotreby energie, teplotného rozsahu a ochrany životného prostredia, ale všetky ťažia z absencie pohyblivých častí a možnosti elektronického prepínania medzi vykurovaním a chladením.

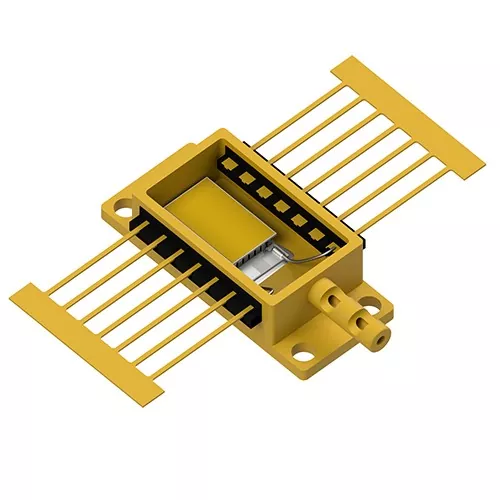

Komunikácia z optických vlákien

Optické moduly a laserové komponenty sú citlivé na zmeny teploty, pretože vlnová dĺžka emisie sa posúva s teplotou prechodu. Dokonca aj zlomok stupňa posunu môže vytlačiť laser mimo jeho špecifikovaný kanál. Termoelektrické zostavy poskytujú lokalizovanú stabilizáciu teploty, ktorá zachováva presnosť vlnovej dĺžky pri kolísaní okolitého prostredia, podporuje husté multiplexovanie s delením vlnových dĺžok a vysokorýchlostný optický prenos.

Lekárske a priemyselné vybavenie

Lekárske diagnostické prístroje, analytické zariadenia a systémy riadenia priemyselných procesov často vyžadujú kontrolované teplotné podmienky v rámci kompaktných štruktúr zariadení. Napríklad termocykléry polymerázovej reťazovej reakcie (PCR) závisia od rýchleho a presného teplotného cyklu pri amplifikácii DNA. Termoelektrická technológia v tuhom stave umožňuje rýchlosti ohrevu a chladenia, ktorým sa mechanické chladenie nemôže rovnať, pričom zachováva jednotnosť medzi viacjamkovými platňami.

Inteligentná automobilová elektronika

Automobilové elektronické systémy pracujú v kompaktných priestoroch a v meniacich sa podmienkach prostredia. Senzory LiDAR, kamerové moduly a radarové systémy obsahujú komponenty, ktorých výkon sa mení v závislosti od teploty. Termoelektrické zostavy môžu byť vyvinuté pre vybrané komponenty, kde je potrebný lokalizovaný tepelný manažment, stabilizujúci laserové diódy a obrazové snímače proti extrémnym teplotným výkyvom pod kapotou bez toho, aby došlo k vibráciám, ktoré by narušili optické zarovnanie.

Spotrebná elektronika

Kompaktné elektronické produkty majú často obmedzený priestor pre konvenčné chladiace konštrukcie. Termoelektrická technológia poskytuje lokalizované riadenie teploty bez mechanických pohyblivých častí, vďaka čomu je vhodná pre prenosné chladiace zariadenia, vysokovýkonné počítačové komponenty a nositeľné systémy tepelnej regulácie. Nízke prevádzkové napätie termoelektrických zostáv umožňuje priame napájanie z akumulátorov alebo elektrických systémov vozidla.

Výskumné a laboratórne vybavenie

Výskumné zariadenia majú často špecifické teplotné požiadavky, ktoré štandardné chladiace riešenia nedokážu splniť. Termoelektrické konfigurácie môžu byť prispôsobené požadovaným prevádzkovým podmienkam a štruktúre zariadenia, či už ide o chladenie pod okolitým prostredím pre polia detektorov, stabilnú reguláciu teploty pre optické experimenty alebo rýchle tepelné cykly pre výskum materiálov.

Úvahy o dizajne pre vlastné zostavy

Keď štandardné moduly nespĺňajú požiadavky špecifickej architektúry tepelného manažmentu, sú potrebné vlastné zostavy. Proces návrhu začína dôkladným preskúmaním požiadaviek aplikácie a pokračuje výberom materiálu, návrhom komponentov, konfiguráciou zostavy a hodnotením vzoriek pred sériovou výrobou. Zadanie vlastnej zostavy vyžaduje jasné odpovede na definovaný súbor technických otázok.

Informácie potrebné pre výber TEC

Výkres alebo fyzický odkaz je tiež cenný, keď sa zostava musí zhodovať s existujúcou štruktúrou zariadenia. V prípade nových projektov sa pred dokončením konfigurácie zostavy prehodnotia technické požiadavky, čím sa zabezpečí, že výber materiálu, geometria komponentov a stratégia tepelného manažmentu sú v súlade so zamýšľanými prevádzkovými podmienkami.

Vývojový procesný tok

Zákazkový vývoj sa zvyčajne riadi štruktúrovanou sekvenciou, ktorá sa pohybuje od kontroly aplikácie cez výber materiálu, návrh komponentov, konfiguráciu zostavy, hodnotenie a výrobu. Tento vývoj umožňuje identifikovať a riešiť technické riziká pred tým, než sa zaviažete k hromadnej výrobe. Pre existujúce komponenty možno použiť výkres alebo fyzický odkaz ako základ pre reprodukciu alebo úpravu. V prípade nových návrhov proces preskúmania stanovuje požiadavky, ktorými sa bude riadiť každé nasledujúce rozhodnutie.

Pri zvažovaníZostavy termoelektrických chladičovv prípade zákazkovej aplikácie by mali inžinieri tiež posúdiť, či je potrebná prevádzka v prostredí s nízkou teplotou okolia. Teploty pod 0 °C sú dosiahnuteľné, ak sú konfigurácia modulu, tepelné zaťaženie, podmienky horúcej strany a riadiaci systém vhodné pre požadovaný rozsah. Riadenie kondenzácie sa v týchto aplikáciách stáva kritickým a vyžaduje si izoláciu, tesnenie alebo odvodnenie.

Kvalita, výroba a súlad

Kvalita montáže závisí od konzistencie materiálu, ako aj od kontroly procesu počas spájkovania, pretavenia, dávkovania, elektrického pripojenia, tesnenia a kontroly. Porucha v ktorejkoľvek z týchto fáz môže ohroziť tepelný výkon, elektrickú spoľahlivosť alebo dlhodobú stabilitu. Výrobné zariadenia pre termoelektrické zostavy preto zahŕňajú špecializované vybavenie pre každý krok výrobného postupu.

Výrobné schopnosti

• Automatizované procesy spájkovania a pretavenia pre konzistentnú kvalitu spoja
• Presné dávkovanie pre tepelné rozhranie a tesniace materiály
• Operácie rezania a stenčovania pre konfigurácie tenkých prvkov
• Tesniace a vytvrdzovacie systémy na ochranu proti vlhkosti
• Tlač a súvisiace montážne operácie pre elektrické prepojenia
• Kontrolné a testovacie zariadenia na overenie výkonu pred odoslaním

Normy a dokumentácia

Systémy manažérstva kvality podľa ISO 9001:2015 poskytujú rámec pre konzistentnú výrobu a neustále zlepšovanie. Informácie o súlade s RoHS a REACH sú dostupné pre príslušné produkty a konfigurácie so špecifickou dokumentáciou potvrdenou podľa dodaného materiálu alebo zostavy. Tieto normy sú dôležité najmä pre aplikácie v medicíne, automobilovom priemysle a spotrebnej elektronike, kde sú regulačné požiadavky prísne a vysledovateľnosť je nevyhnutná.

X-Meritanpodporuje vývoj termoelektrických materiálov, prispôsobenie komponentov a návrh zostavy v optických, medicínskych, priemyselných, automobilových, elektronických a výskumných aplikáciách. Integrovaný prístup umožňuje hodnotenie materiálového výkonu vo vzťahu ku konečnej aplikácii, pričom podporuje štandardnú dodávku aj prispôsobené riešenia na základe výkresov, prototypov alebo špecifikácií aplikácie.
