Systém LiDAR na autonómnom vozidle alebo cestná senzorová jednotka musí spoľahlivo fungovať v teplotnom rozsahu, ktorý sa môže pohybovať od -40 °C v zime do +85 °C na priamom letnom slnku. Vo vnútri krytu sú laserové diódy, fotodetektory a optické komponenty citlivé na teplotu. Posun len o niekoľko stupňov môže zmeniť emisnú vlnovú dĺžku lasera, znížiť pomer signálu k šumu detektora a skresliť optické zarovnanie. Výsledkom je zhoršenie presnosti dosahu a kvality mračna bodov. Pre inžiniera obstarávania, ktorý špecifikuje komponenty tepelného manažmentu, otázkou nie je, či je potrebná regulácia teploty, ale ktorá technológia ju dokáže zabezpečiť v rámci obmedzení veľkosti, výkonu a spoľahlivosti systému LiDAR.Termoelektrické chladičesa ukázali ako preferované riešenie pre mnohé z týchto výziev.
Táto príručka je napísaná pre kupujúcich a dizajnérov, ktorí potrebujú pochopiť, ako termoelektrické chladiče riešia problémy s reguláciou teploty v systémoch LiDAR. Budeme sa zaoberať špecifickými tepelnými problémami v LiDAR, princípom fungovania termoelektrických chladičov, kľúčovými špecifikáciami na vyhodnotenie, integračnými úvahami a kritériami pre výber dodávateľa. Poskytneme tiež podrobné parametre produktu z našej továrne na adreseFuzhou X-Meritan Technology Co., Ltd.Či už vyvíjate systém LiDAR pre automobilové, priemyselné alebo mapovacie aplikácie, táto príručka vám pomôže vybrať ten správny termoelektrický chladič pre vaše požiadavky na riadenie teploty.
Systémy LiDAR predstavujú jedinečný súbor tepelných problémov, ktoré sa líšia od problémov iných elektronických systémov. Prvou výzvou je citlivosť laserovej diódy. Emisná vlnová dĺžka laserovej diódy sa mení s teplotou rýchlosťou približne 0,3 nm/°C. V prípade systému LiDAR, ktorý používa úzkopásmové optické filtre alebo detekciu citlivú na vlnovú dĺžku, môže tento posun spôsobiť nesúlad medzi vlnovou dĺžkou lasera a priepustným pásmom filtra, čím sa zníži intenzita signálu a rozsah detekcie. Druhou výzvou je tepelný šum fotodetektora. Tmavý prúd a ekvivalentný výkon šumu detektora sa zvyšujú s teplotou, čím sa zhoršuje pomer signálu k šumu a presnosť merania vzdialenosti. Treťou výzvou je tepelná rozťažnosť optickej lavice. Optické komponenty sú namontované na spoločnej lavici a ak sa lavica rozťahuje alebo zmršťuje teplotou, zarovnanie lasera, detektora a skenovacej optiky sa môže posunúť, čo spôsobí chyby smerovania. Nižšie uvedená tabuľka sumarizuje tieto výzvy a ich účinky.
| Výzva | Zdroj | Vplyv na výkon LiDAR |
| Drift vlnovej dĺžky lasera | Teplotný koeficient laserovej diódy | Znížená sila signálu, strata dosahu |
| Zvýšenie hluku detektora | Tepelný šum vo fotodetektore | Nižšie SNR, znížená presnosť |
| Rozšírenie optickej lavice | Tepelná rozťažnosť montážnych materiálov | Nesprávne zarovnanie, chyby smerovania |
| Extrémne teploty okolia | Operačné prostredie | Zlyhanie systému alebo znížený výkon |
| Hustota rozptylu tepla | Kompaktné puzdro | Lokalizované horúce miesta, tepelné gradienty |
V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. naša továreň vyrába termoelektrické chladiče, ktoré sú špeciálne navrhnuté na riešenie týchto problémov. Rozumieme tepelným požiadavkám systémov LiDAR a spolupracujeme s našimi zákazníkmi na výbere správneho chladiča pre ich špecifický výkon lasera, typ detektora a podmienky prostredia.
Termoelektrický chladič je polovodičové tepelné čerpadlo, ktoré využíva Peltierov efekt na prenos tepla z jednej strany zariadenia na druhú, keď sa aplikuje jednosmerný prúd. Zariadenie pozostáva z radu polovodičových peliet, typicky telurid bizmutu, vložených medzi dva keramické substráty. Keď preteká prúd, jedna strana sa ochladí (studená strana) a druhá sa zahreje (teplá strana). Teplo je absorbované na studenej strane a uvoľnené na horúcej strane, kde je odvádzané chladičom. Obrátením prúdu sa obráti smer prenosu tepla, čo umožňuje použitie rovnakého zariadenia na chladenie aj vykurovanie. Toto obojsmerné ovládanie je kľúčovou výhodou pre systémy LiDAR, ktoré musia fungovať v horúcom aj chladnom prostredí. Nižšie uvedená tabuľka porovnáva termoelektrické chladiče s inými technológiami chladenia.
| Technológia | Chladenie/kúrenie | Veľkosť | Presnosť | Spoľahlivosť | Hluk/Vibrácie |
| Termoelektrický chladič | Obaja | Kompaktný | Vysoká (+/- 0,1 °C) | Vysoká (pevné skupenstvo) | žiadne |
| Na báze kompresora | Obaja | Veľký | Mierne | Stredné (pohybujúce sa časti) | Vysoká |
| Fan-Based | Iba chladenie | Mierne | Nízka | Stredné (opotrebenie ložísk) | Mierne |
| Tepelná trubica | Iba chladenie | Kompaktný | Nízka | Vysoká | žiadne |

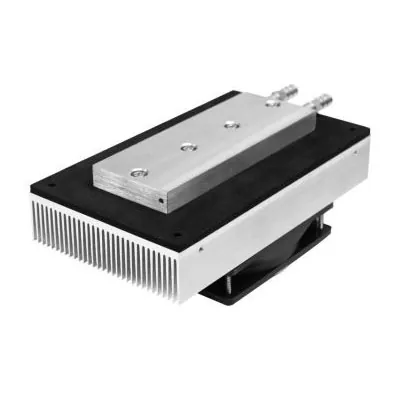

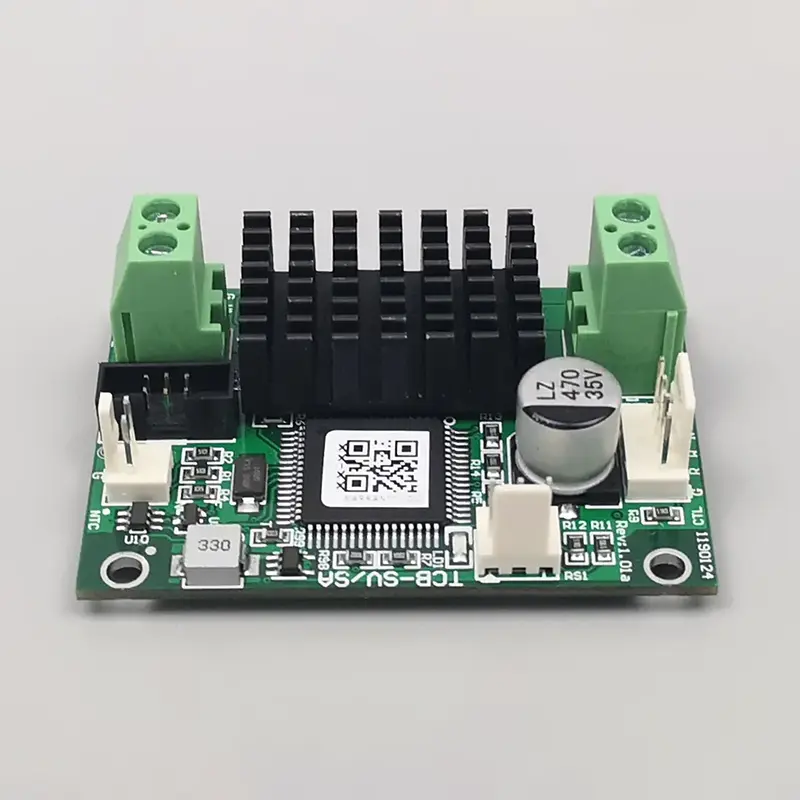

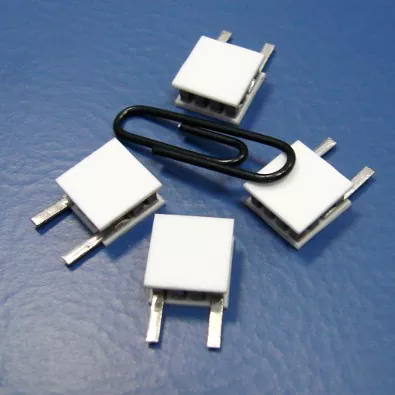

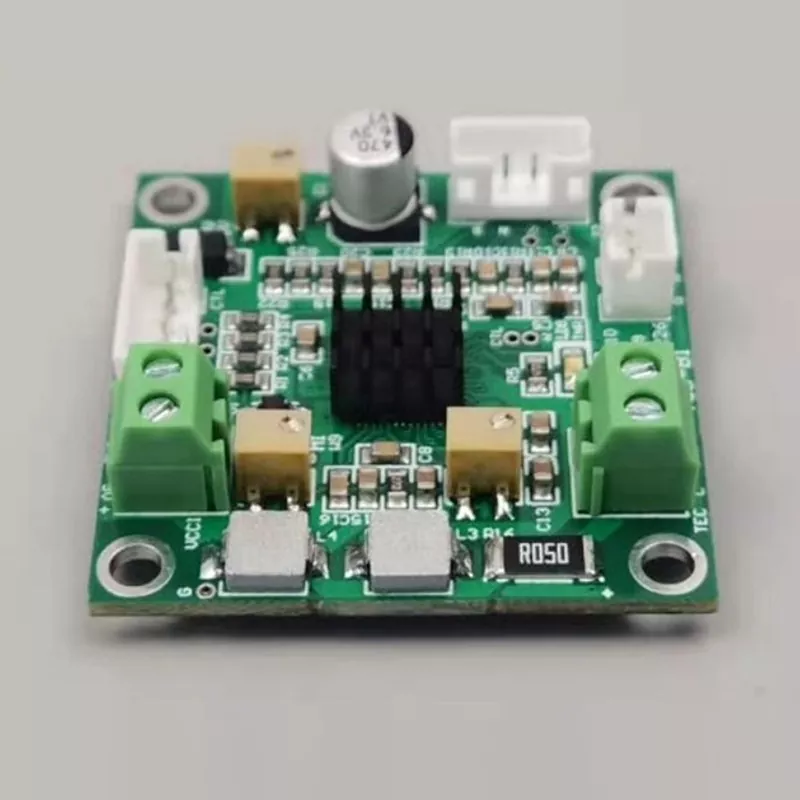

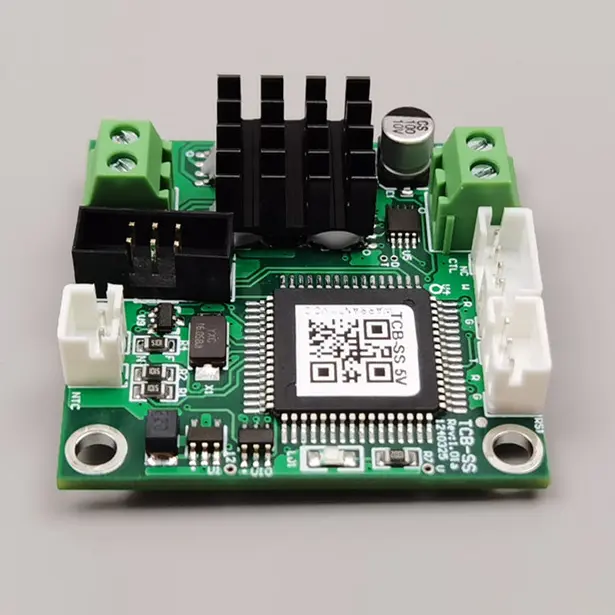

V našej továrni navrhujeme naše termoelektrické chladiče pre náročné požiadavky systémov LiDAR. Používame vysoko výkonné pelety teluridu bizmutu a pokročilé keramické substráty na dosiahnutie vysokej chladiacej kapacity pri kompaktnej pôde. Naše chladiče sú dostupné s integrovanými teplotnými senzormi a riadiacou elektronikou, čo umožňuje presnú stabilizáciu teploty laserovej diódy a detektora.
Pri výbere termoelektrického chladiča pre systém LiDAR by kupujúci mali posúdiť niekoľko kľúčových špecifikácií. Chladiaci výkon (Qc) určuje, koľko tepla dokáže chladič odobrať pri danom teplotnom rozdiele. Pre aplikácie LiDAR musí byť chladiaca kapacita dostatočná na zvládnutie tepelného zaťaženia laserovej diódy, detektora a akýchkoľvek iných komponentov generujúcich teplo. Maximálny teplotný rozdiel (ΔTmax) určuje maximálny teplotný rozdiel, ktorý môže chladič dosiahnuť medzi studenou a horúcou stranou. Hodnoty prúdu a napätia určujú požiadavky na napájanie. Pôda a hrúbka určujú integračné obmedzenia. Výkonový koeficient (COP) určuje účinnosť chladiča. Nižšie uvedená tabuľka sumarizuje tieto špecifikácie.
| Špecifikácia | Typický rozsah pre LiDAR | Dôležitosť |
| Chladiaci výkon (Qc) | 5 W – 50 W | Musí prekročiť celkovú tepelnú záťaž |
| Maximálny teplotný rozdiel (ΔTmax) | 65 °C - 75 °C | Určuje schopnosť chladenia |
| prúd (Imax) | 2 A - 8 A | Určuje napájanie |
| Napätie (Vmax) | 5 V - 24 V | Určuje napájanie |
| Stopa | 10 x 10 mm až 40 x 40 mm | Určuje integráciu |
| Hrúbka | 2 mm - 6 mm | Určuje integráciu |
| Koeficient výkonnosti (COP) | 0,3 - 0,6 | Určuje energetickú účinnosť |
V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. naša továreň ponúka rad termoelektrických chladičov s rôznymi chladiacimi kapacitami, pôdorysmi a menovitým napätím. Našim zákazníkom môžeme pomôcť vybrať ten správny chladič pre ich špecifické tepelné požiadavky na LiDAR. Náš inžiniersky tím môže tiež poskytnúť tepelnú simuláciu a podporu dizajnu, aby sa zabezpečilo, že chladič je správne integrovaný do krytu LiDAR.
Výkon termoelektrického chladiča v systéme LiDAR závisí nielen od samotného chladiča, ale aj od toho, ako je integrovaný. Výkon môže ovplyvniť viacero faktorov. Prvým je tepelné rozhranie medzi chladičom a laserovou diódou alebo detektorom. Zlé tepelné rozhranie, ako je suchý spoj alebo nerovný povrch, môže zvýšiť tepelný odpor a znížiť účinnosť chladenia. Druhým je dizajn chladiča. Horúca strana chladiča musí byť schopná odvádzať teplo do okolitého prostredia. Ak je chladič poddimenzovaný alebo je prúdenie vzduchu nedostatočné, teplota horúcej strany sa zvýši, čím sa zníži chladiaci výkon a môže dôjsť k prehriatiu chladiča. Treťou je tepelná izolácia studenej strany. Studená strana musí byť izolovaná od okolitého prostredia, aby sa zabránilo úniku tepla, ktorý by znížil účinnosť chladenia. Nižšie uvedená tabuľka sumarizuje tieto integračné faktory.
| Integračný faktor | Vplyv na výkon | Zmiernenie |
| Materiál tepelného rozhrania | Zlé rozhranie zvyšuje tepelný odpor | Používajte vysokovodivé tepelné mazivo alebo podložky |
| Dizajn chladiča | Nedostatočný chladič znižuje chladiacu kapacitu | Veľkosť chladiča pre maximálnu tepelnú záťaž |
| Prúdenie vzduchu | Slabé prúdenie vzduchu zvyšuje teplotu horúcej strany | Zabezpečte dostatočné vetranie alebo nútený vzduch |
| Izolácia studenej strany | Únik tepla znižuje účinnosť chladenia | Okolo studenej strany použite izoláciu |
| Kondenzácia | Na studených povrchoch sa môže vytvárať vlhkosť | Použite zapečatený kryt alebo vysúšadlo |
V našej továrni poskytujeme technickú podporu, ktorá pomáha našim zákazníkom integrovať termoelektrický chladič do ich systému LiDAR. Môžeme odporučiť materiály tepelného rozhrania, dizajn chladiča a metódy tesnenia, ktoré zaistia optimálny výkon. Naším cieľom je pomôcť našim zákazníkom dosiahnuť teplotnú stabilitu, ktorú ich systém LiDAR vyžaduje.
Hodnotenie dodávateľa termoelektrických chladičov pre aplikácie LiDAR si vyžaduje zameranie sa na schopnosť tepelného dizajnu, kvalitu výroby, testovanie a podporu aplikácií. Dodávateľ by mal byť schopný navrhnúť a vyrobiť chladiče podľa požadovaných špecifikácií, vrátane vlastných pôdorysov a menovitých napätí. Kvalita výroby by mala byť konzistentná, s úzkymi toleranciami na umiestnenie peliet a keramickú rovinnosť. Dodávateľ by mal otestovať každý chladič na chladiaci výkon, ΔTmax a zvodový prúd. A dodávateľ by mal poskytnúť aplikačnú podporu, vrátane tepelnej simulácie a integrácie. Nižšie uvedená tabuľka sumarizuje tieto hodnotiace kritériá.
| Hodnotiace kritérium | Čo hľadať | Prečo na tom záleží |
| Schopnosť tepelného dizajnu | Vlastný dizajn, tepelná simulácia | Zabezpečuje optimálny výkon pre aplikáciu |
| Kvalita výroby | Presné umiestnenie peliet, keramická rovinnosť | Zabezpečuje konzistentný výkon a spoľahlivosť |
| Testovanie | Chladiaci výkon, ΔTmax, únikový prúd | Zabezpečuje, aby chladič spĺňal špecifikácie |
| Podpora aplikácií | Integračné vedenie, tepelná simulácia | Pomáha dosiahnuť optimálny výkon systému |
V X-Meritan naša továreň vyrába termoelektrické chladiče už viac ako desať rokov. Máme bohaté skúsenosti s tepelným dizajnom a výrobou. Každý chladič pred odoslaním testujeme a našim zákazníkom poskytujeme technickú podporu. Pozývame vás, aby ste nás ohodnotili podľa týchto kritérií a považovali nás za svojho partnera pre termoelektrické chladiče LiDAR.
Nasledujúca tabuľka uvádza kľúčové parametre produktov pre naše termoelektrické chladiče. Tieto chladiče sú navrhnuté pre systémy LiDAR a ďalšie aplikácie pre presné riadenie teploty. Naša továreň môže tiež vyrábať vlastné chladiče, ktoré spĺňajú špecifické požiadavky.
| Parameter | Rozsah špecifikácií | Poznámky |
| Chladiaci výkon (Qc) | 5 W – 50 W | Pri AT = 0 °C |
| Maximálny teplotný rozdiel (ΔTmax) | 65 °C - 75 °C | Pri Qc = 0 W |
| prúd (Imax) | 2 A - 8 A | Vybrané pre napájanie |
| Napätie (Vmax) | 5 V - 24 V | Vybrané pre napájanie |
| Stopa | 10 x 10 mm až 40 x 40 mm | Dostupné vlastné veľkosti |
| Hrúbka | 2 mm - 6 mm | Vybrané na integráciu |
| Keramický materiál | Oxid hlinitý (Al2O3) | Štandardné |
| Materiál peliet | Telurid bizmutu (Bi2Te3) | Vysoký výkon |
| Prevádzková teplota | -40 °C až +85 °C | Vybrané pre prostredie |
| Možnosti integrácie | Senzor, riadiaca elektronika | K dispozícii sú vlastné možnosti |
| MOQ | 100 kusov | Pri veľkých objednávkach možná dohoda |
| Dodacia lehota | 2 - 4 týždne | Závisí od množstva a prispôsobenia |
V našej továrni vyrábame naše termoelektrické chladiče, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť chladiaci výkon, pôdorys, napätie a možnosti integrácie tak, aby vyhovovali vašim špecifickým požiadavkám. Náš systém kontroly kvality zahŕňa kontrolu surovín, kontrolu počas procesu a konečnú kontrolu pred odoslaním. Naším cieľom je poskytnúť našim zákazníkom vysokokvalitné termoelektrické chladiče, ktoré spĺňajú ich potreby tepelného manažmentu LiDAR.
Otázka 1: Môže termoelektrický chladič chladiť aj ohrievať systém LiDAR?
Odpoveď: Áno, termoelektrický chladič môže chladiť aj ohrievať. Obrátením polarity jednosmerného prúdu sa obráti smer prenosu tepla. To umožňuje rovnakému chladiču zahrievať laserovú diódu v chladnom prostredí a chladiť ju v horúcom prostredí. Táto obojsmerná schopnosť je nevyhnutná pre systémy LiDAR, ktoré musia fungovať v širokom rozsahu teplôt. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. sú naše chladiče navrhnuté pre obojsmernú prevádzku.
Otázka 2: Koľko energie spotrebuje termoelektrický chladič v systéme LiDAR?
Odpoveď: Spotreba energie závisí od kapacity chladenia, teplotného rozdielu a COP. Typický termoelektrický chladič pre LiDAR môže spotrebovať 5 až 20 wattov. COP je zvyčajne 0,3 až 0,6, čo znamená, že na každý watt odobratého tepla spotrebuje chladič 1,7 až 3,3 wattu elektrickej energie. Spotreba energie sa musí zohľadniť v celkovom rozpočte napájania systému.
Otázka 3: Aká je typická teplotná stabilita dosiahnuteľná s termoelektrickým chladičom?
Odpoveď: So správne navrhnutou regulačnou slučkou môže termoelektrický chladič dosiahnuť teplotnú stabilitu +/- 0,1 °C alebo lepšiu. Táto úroveň presnosti je nevyhnutná pre systémy LiDAR, ktoré vyžadujú stabilnú vlnovú dĺžku lasera a výkon detektora. Stabilita závisí od kvality snímača teploty, riadiacej elektroniky a tepelného prevedenia systému.
Otázka 4: Môžu byť termoelektrické chladiče použité v automobilových LiDAR systémoch?
Odpoveď: Áno, termoelektrické chladiče sa používajú v automobilových systémoch LiDAR. Musia spĺňať automobilové požiadavky na vibrácie, otrasy a teplotné cykly. V našej továrni ponúkame chladiče, ktoré sú testované podľa automobilových štandardov, vrátane vibrácií a tepelných šokov. Môžeme tiež poskytnúť kvalifikovanú riadiacu elektroniku AEC-Q100 pre automobilové aplikácie.
Otázka 5: Ako si vyberiem správny termoelektrický chladič pre môj systém LiDAR?
Odpoveď: Ak chcete vybrať správny termoelektrický chladič, musíte určiť celkové tepelné zaťaženie, požadovaný teplotný rozdiel, dostupné napájanie a integračné obmedzenia. Náš technický tím vám môže pomôcť vypočítať tieto požiadavky a vybrať optimálny chladič pre vašu aplikáciu. Poskytujeme tiež podporu tepelnej simulácie na overenie návrhu pred prototypovaním.
Systémy LiDAR predstavujú významné problémy s reguláciou teploty, od posunu vlnovej dĺžky lasera a šumu detektora až po optické nesúososti a extrémy okolia. Termoelektrické chladiče riešia tieto výzvy presnou, obojsmernou, polovodičovou reguláciou teploty v kompaktnom a spoľahlivom balení. Pre inžinierov obstarávania a dizajnérske tímy je pochopenie tepelných problémov, špecifikácií chladičov a úvah o integrácii nevyhnutné na výber správneho riešenia. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. má naša továreň odborné znalosti a schopnosti na výrobu termoelektrických chladičov, ktoré spĺňajú náročné požiadavky systémov LiDAR. Úzko spolupracujeme s našimi zákazníkmi, aby sme vybrali ten správny chladič a zabezpečili úspešnú integráciu.
Či už vyvíjate LiDAR pre autonómne vozidlá, priemyselnú automatizáciu alebo mapovacie aplikácie, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky. Môžeme poskytnúť vzorky, technické údaje a prispôsobené riešenia. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre vývojárov systémov LiDAR po celom svete.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprediskutovať vaše požiadavky na termoelektrický chladič LiDAR a zistiť, ako môžu naše produkty zabezpečiť tepelnú stabilitu, ktorú váš systém potrebuje.
