Konštruktér pracuje na novom medicínskom diagnostickom zariadení. Zariadenie vyžaduje malú chladiacu zónu, ktorá dokáže udržať presnú teplotu 4 °C, s možnosťou prepnúť na ohrev pre iný test. Chladenie musí byť kompaktné, bez vibrácií a schopné prevádzky v akejkoľvek orientácii. Bežné chladiace zariadenia – kompresory, ventilátory a výmenníky tepla – tieto požiadavky nespĺňajú. Sú príliš veľké, príliš hlučné a príliš nepružné. Riešením je termoelektrický chladič, polovodičové zariadenie, ktoré využíva Peltierov jav na čerpanie tepla. Peltierov jav je fenomén, ktorý rozlišujeTermoelektrické chladičezo všetkých ostatných chladiacich technológií. To je dôvod, prečo môžu byť miniaturizované, prečo nemajú žiadne pohyblivé časti a prečo môžu okamžite prejsť z chladenia na vykurovanie. Pre inžinierov obstarávania a dizajnérov produktov je pochopenie Peltierovho javu nevyhnutné na určenie, či je termoelektrický chladič správnou voľbou pre konkrétnu aplikáciu.
Táto príručka je napísaná pre kupujúcich, ktorí potrebujú získať termoelektrické chladiče a chcú pochopiť technológiu, ktorá je za nimi. Vysvetlíme si, čo je to Peltierov efekt, ako funguje, čím sa líši od bežného chladenia a aké špecifikácie sú dôležité pri výbere termoelektrického chladiča. Poskytneme tiež podrobné parametre produktu z našej továrne na adreseFuzhou X-Meritan Technology Co., Ltd.Či už navrhujete lekárske zariadenia, laserové systémy, automobilové sedadlá alebo spotrebnú elektroniku, táto príručka vám pomôže urobiť informované rozhodnutie o termoelektrickom chladení.

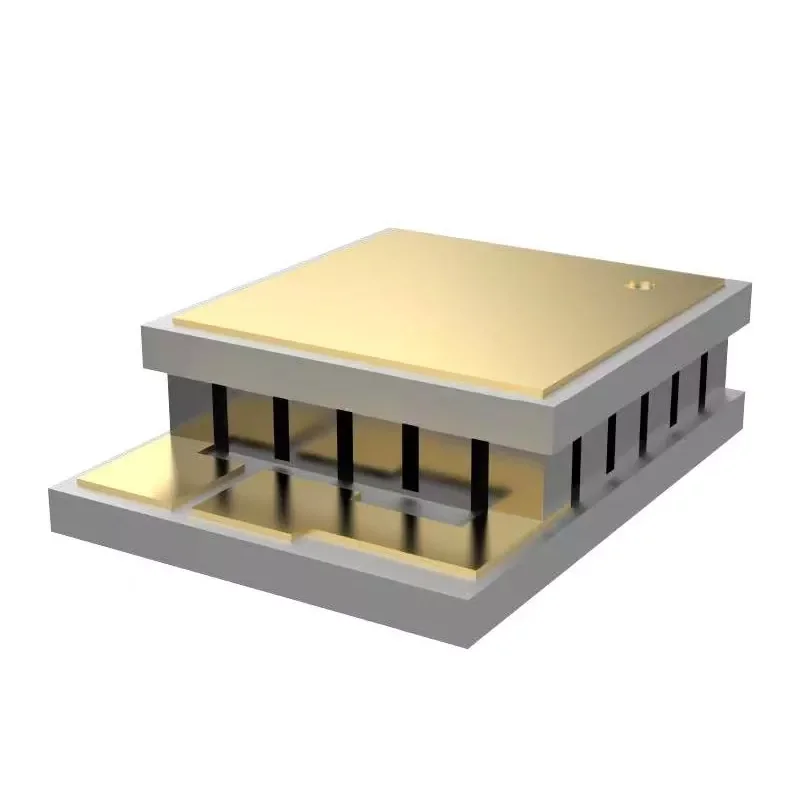

Peltierov jav je termoelektrický jav, ktorý objavil francúzsky fyzik Jean Charles Athanase Peltier v roku 1834. Opisuje zahrievanie alebo ochladzovanie, ku ktorému dochádza na spojení dvoch rozdielnych vodičov, keď nimi prechádza elektrický prúd. Keď prúd tečie jedným smerom, teplo sa absorbuje v jednom uzle a uvoľní sa v druhom. Keď sa prúd obráti, efekt sa obráti: horúci spoj sa ochladzuje a studený sa stáva horúcim. Toto je základný princíp termoelektrických chladičov. Termoelektrický chladič, tiež známy ako Peltierov chladič, je polovodičové tepelné čerpadlo, ktoré využíva Peltierov efekt na prenos tepla z jednej strany zariadenia na druhú. Zariadenie pozostáva z poľa polovodičových peliet typu p a typu n, ktoré sú elektricky zapojené do série a tepelne paralelne. Pelety sú vložené medzi dva keramické substráty. Keď sa aplikuje jednosmerný prúd, elektróny a diery sa pohybujú cez pelety a nesú so sebou teplo. Výsledkom je studená a horúca strana. Nižšie uvedená tabuľka sumarizuje kľúčové aspekty Peltierovho efektu.
| Aspekt | Popis |
| Discovery | Jean Charles Athanase Peltier, 1834 |
| Princíp | Ohrev alebo chladenie na križovatke rôznych vodičov |
| Smer účinku | Závisí od smeru prúdu |
| Kľúčové komponenty | Polovodičové pelety typu P a N, keramické substráty |
| Výsledok | Studená strana a horúca strana |
Vo Fuzhou X-Meritan Technology Co., Ltd. sa naša továreň špecializuje na dizajn a výrobu termoelektrických chladičov založených na Peltierovom efekte. Máme rozsiahle skúsenosti s výrobou polovodičových peliet, montážou modulov a návrhom tepelných systémov. Naše produkty sa používajú v širokej škále aplikácií, od zdravotníckych pomôcok až po spotrebnú elektroniku.
Termoelektrické chladiče sa líšia od bežných chladiacich zariadení niekoľkými zásadnými spôsobmi. Bežné chladiace zariadenia, ako sú systémy na kompresiu pár, absorpčné chladiče a tepelné čerpadlá, sa spoliehajú na mechanické komponenty – kompresory, čerpadlá a ventilátory – na cirkuláciu chladiva a prenos tepla. Tieto systémy sú efektívne a efektívne pre chladenie vo veľkom meradle, ale sú objemné, hlučné a majú pohyblivé časti, ktoré sa opotrebúvajú. Termoelektrické chladiče nemajú žiadne pohyblivé časti. Využívajú Peltierov efekt na priame čerpanie tepla, bez akéhokoľvek chladiva alebo mechanického stláčania. Vďaka tomu sú kompaktné, tiché, spoľahlivé a schopné prevádzky v akejkoľvek orientácii. Nižšie uvedená tabuľka porovnáva dva typy chladiacich systémov.
| Charakteristický | Termoelektrický chladič | Konvenčné chladiace zariadenie |
| Pracovný princíp | Peltierov efekt | Stláčanie pár alebo absorpcia |
| Pohyblivé časti | žiadne | Kompresor, ventilátory, čerpadlá |
| Chladivo | žiadne | Povinné |
| Veľkosť | Kompaktný | Veľký |
| Hluk | Tichý (okrem ventilátora) | Hlučný |
| Vibrácie | žiadne | áno |
| Orientácia | Akákoľvek orientácia | Zvyčajne pevná orientácia |
| Chladenie/kúrenie | Reverzibilné (obrátením prúdu) | Nie je reverzibilné (bez prídavných ventilov) |
| Efektívnosť | Nižšie (COP zvyčajne 0,5 – 1,5) | Vyššie (COP zvyčajne 2 – 4) |
| Presné ovládanie teploty | Výborná (+/- 0,1 °C) | Stredná (+/- 1 °C) |
V našej továrni vyrábame termoelektrické chladiče pre aplikácie, ktoré vyžadujú jedinečné výhody polovodičového chladenia. Pomáhame našim zákazníkom porozumieť kompromisom medzi termoelektrickým a konvenčným chladením, aby sa mohli správne rozhodnúť pre svoju aplikáciu. Náš inžiniersky tím vám môže pomôcť s tepelnými výpočtami, výberom modulov a návrhom systému.
Pri výbere termoelektrického chladiča musí kupujúci zvážiť niekoľko kľúčových špecifikácií. Tieto špecifikácie určujú výkon chladiča a jeho vhodnosť pre danú aplikáciu. Najdôležitejšie špecifikácie sú maximálny teplotný rozdiel (ΔTmax), maximálny chladiaci výkon (Qmax), maximálny prúd (Imax), maximálne napätie (Vmax) a rozmery modulu. ΔTmax je maximálny teplotný rozdiel, ktorý môže modul dosiahnuť medzi horúcou a studenou stranou. Qmax je maximálne množstvo tepla, ktoré môže modul prečerpať pri ΔT=0. Imax a Vmax sú maximálny prúd a napätie, pri ktorých môže modul pracovať. V tabuľke nižšie sú zhrnuté tieto špecifikácie.
| Špecifikácia | Popis | Typický rozsah |
| ΔTmax | Maximálny teplotný rozdiel (teplé a studené) | 60 °C - 75 °C |
| Qmax | Maximálny chladiaci výkon pri ΔT=0 | 10 W – 200 W |
| Imax | Maximálny prevádzkový prúd | 2 A - 15 A |
| Vmax | Maximálne prevádzkové napätie | 3 V - 30 V |
| Veľkosť modulu | Dĺžka x šírka x výška | 10 x 10 mm až 62 x 62 mm |
| Počet etáp | Jedno alebo viacstupňové | 1 - 5 |
V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. naša továreň vyrába termoelektrické chladiče so širokou škálou špecifikácií. Ponúkame jednostupňové a viacstupňové moduly s Qmax od 10 W do 200 W a ΔTmax od 60°C do 75°C. Môžeme tiež navrhnúť moduly na mieru, aby vyhovovali špecifickým požiadavkám. Náš technický tím vám môže pomôcť s výberom optimálneho modulu pre vašu aplikáciu.
Termoelektrické chladiče sú najvhodnejšie pre aplikácie, ktoré vyžadujú jednu alebo viacero z nasledujúcich možností: kompaktná veľkosť, žiadne pohyblivé časti, žiadne vibrácie, presné ovládanie teploty alebo možnosť prepínania medzi chladením a ohrevom. Tieto aplikácie sa zvyčajne nachádzajú v odvetviach, ako je medicína, letectvo, automobilový priemysel, spotrebná elektronika a telekomunikácie. V lekárskom priemysle sa termoelektrické chladiče používajú v diagnostických zariadeniach, chladičoch inzulínu a laboratórnych zariadeniach. V letectve sa používajú v satelitných komponentoch a chladení avioniky. V automobilovom priemysle sa používajú pri chladení sedadiel, tepelnom manažmente batérie a držiakoch nápojov. V spotrebnej elektronike sa používajú v prenosných chladičoch, chladičoch vína a chladičoch CPU. Nižšie uvedená tabuľka sumarizuje kľúčové aplikácie a dôvody, prečo sú pre ne termoelektrické chladiče vhodné.
| Aplikácia | Kľúčová požiadavka | Prečo termoelektrický chladič |
| Lekárske diagnostické prístroje | Presná regulácia teploty | Presnosť +/- 0,1°C, bez vibrácií |
| Laserové systémy | Kompaktné, presné chladenie | Malé rozmery, rýchla odozva |
| Automobilové sedadlá | Chladenie a vykurovanie | Reverzibilné obrátením prúdu |
| Prenosné chladiče | Kompaktný, na batérie | Nízky výkon, žiadne chladivo |
| Telekomunikačné vybavenie | Spoľahlivý, bezúdržbový | Žiadne pohyblivé časti, dlhá životnosť |
| Letectvo a kozmonautika | Ľahký, bez vibrácií | Kompaktný, pevný |
V našej továrni spolupracujeme so zákazníkmi vo všetkých týchto odvetviach na poskytovaní termoelektrických chladičov, ktoré spĺňajú ich špecifické požiadavky. Môžeme poskytnúť štandardné moduly alebo zostavy na mieru. Náš inžiniersky tím vám môže pomôcť s tepelnými výpočtami, výberom modulov a integráciou systému.
Hodnotenie dodávateľa termoelektrických chladičov si vyžaduje zameranie sa na výrobné kapacity, kontrolu kvality, technickú podporu a skúsenosti. Dodávateľ musí byť schopný vyrábať polovodičové pelety a zostavovať moduly podľa požadovaných špecifikácií. To si vyžaduje špecializované vybavenie na krájanie peliet, spájkovanie a testovanie. Dodávateľ musí mať systém kontroly kvality, ktorý zabezpečuje konzistentný výkon a spoľahlivosť. To zahŕňa testovanie ΔTmax, Qmax a tesnosti. Dodávateľ musí mať technickú podporu na pomoc pri výbere modulu a návrhu tepelného systému. Nižšie uvedená tabuľka sumarizuje hodnotiace kritériá.
| Hodnotiace kritérium | Čo hľadať | Prečo na tom záleží |
| Výrobná kapacita | Výroba peliet, zariadenie na montáž modulov | Zabezpečuje kvalitu a konzistenciu produktu |
| Kontrola kvality | ISO 9001, záznamy o testovaní | Zabezpečuje konzistentný výkon |
| Technická podpora | Tepelné inžinierstvo, pomoc pri projektovaní | Pomáha vybrať správny modul |
| Skúsenosti | Rekordy v termoelektrickom priemysle | Preukazuje schopnosť a spoľahlivosť |
| Prispôsobenie | Schopnosť navrhnúť vlastné moduly | Spĺňa špecifické požiadavky aplikácie |
V X-Meritan naša továreň vyrába termoelektrické chladiče už viac ako desať rokov. Investovali sme do modernej výroby peliet a zariadení na montáž modulov. Sme certifikovaní podľa ISO 9001 a vedieme podrobné záznamy o všetkých výkonnostných testoch. Náš technický tím je pripravený pomôcť s výberom modulu a návrhom tepelného systému. Pozývame vás, aby ste nás ohodnotili podľa týchto kritérií a považovali nás za svojho partnera pre termoelektrické chladiče.

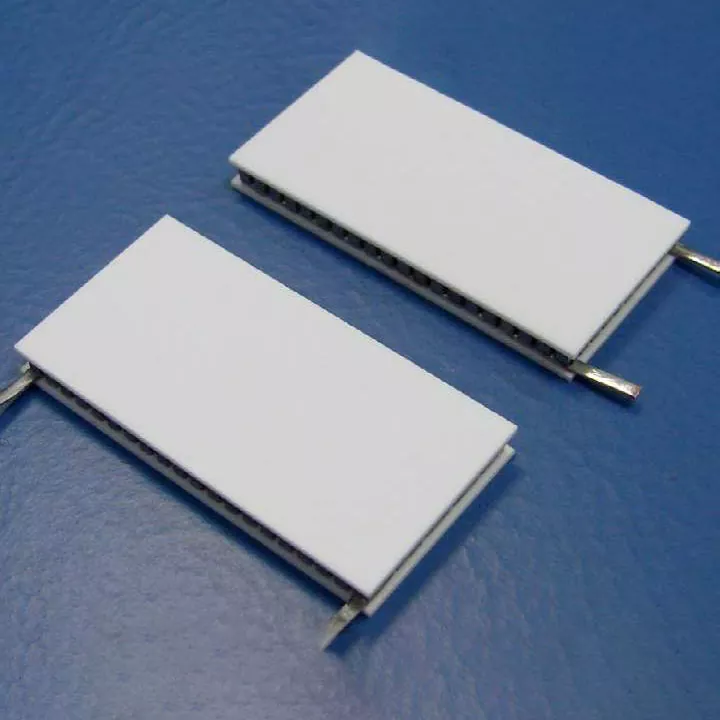

Nasledujúca tabuľka uvádza kľúčové parametre produktov pre naše termoelektrické chladiče. Tieto moduly sú určené pre široké spektrum aplikácií, od medicínskych zariadení až po spotrebnú elektroniku. Naša továreň môže tiež vyrábať vlastné moduly, ktoré spĺňajú špecifické požiadavky.
| Parameter | Rozsah špecifikácií | Poznámky |
| ΔTmax | 60 °C - 75 °C | Závisí od triedy modulu |
| Qmax | 10 W – 200 W | Pri ΔT=0 |
| Imax | 2 A - 15 A | Maximálny prevádzkový prúd |
| Vmax | 3 V - 30 V | Maximálne prevádzkové napätie |
| Veľkosť modulu | 10 x 10 mm až 62 x 62 mm | Dostupné vlastné veľkosti |
| Počet etáp | 1 - 5 | Viacstupňové pre vyššie ΔT |
| Keramický substrát | Alumina, nitrid hliníka | AlN pre vyššiu tepelnú vodivosť |
| Spájka | Sn-Sb, Sn-Bi, Au-Sn | Vybrané pre teplotný rozsah |
| Prevádzková teplota | -50 °C až +150 °C | Závisí od spájky a materiálov |
| Predpokladaná dĺžka života | 100 000+ hodín | So správnym tepelným manažmentom |
V našej továrni vyrábame naše termoelektrické chladiče, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť ΔTmax, Qmax, veľkosť a počet stupňov tak, aby vyhovovali vašej konkrétnej aplikácii. Náš systém kontroly kvality zahŕňa testovanie výkonu a spoľahlivosti každého modulu. Naším cieľom je poskytnúť našim zákazníkom vysokokvalitné termoelektrické chladiče, ktoré spĺňajú ich potreby tepelného manažmentu.
Otázka 1: Aká je typická účinnosť termoelektrického chladiča v porovnaní so systémom na báze kompresora?
Odpoveď: Koeficient výkonu (COP) termoelektrického chladiča je zvyčajne 0,5 až 1,5, zatiaľ čo systém založený na kompresore má zvyčajne COP 2 až 4. To znamená, že termoelektrické chladiče sú menej účinné a spotrebujú viac energie na rovnaké množstvo chladenia. Avšak ich kompaktná veľkosť, nedostatok pohyblivých častí a presná regulácia teploty z nich robia preferovanú voľbu pre mnohé aplikácie, kde je účinnosť sekundárna k týmto ďalším faktorom.
Otázka 2: Môže byť termoelektrický chladič použitý na chladenie aj vykurovanie?
Odpoveď: Áno, termoelektrický chladič možno použiť na chladenie aj vykurovanie. Obrátením smeru jednosmerného prúdu dochádza k zámene horúcej a studenej strany. Vďaka tomu sú termoelektrické chladiče ideálne pre aplikácie, ktoré vyžadujú chladenie aj vykurovanie, ako sú napríklad sedadlá v automobiloch, chladničky na víno a lekárske zariadenia. Prepínanie je okamžité a nevyžaduje žiadne ďalšie komponenty.
Otázka 3: Aký je maximálny teplotný rozdiel, ktorý môže termoelektrický chladič dosiahnuť?
Odpoveď: Maximálny teplotný rozdiel (ΔTmax) jednostupňového termoelektrického chladiča je zvyčajne 60 °C až 75 °C. Pre vyššie teplotné rozdiely sa používajú viacstupňové moduly. Viacstupňový modul môže dosiahnuť ΔTmax 100 °C alebo viac. Skutočný teplotný rozdiel dosiahnutý v aplikácii závisí od tepelného zaťaženia a účinnosti chladiča na horúcej strane.
Otázka 4: Ako dlho vydržia termoelektrické chladiče?
Odpoveď: Termoelektrické chladiče majú dlhú životnosť, zvyčajne 100 000 až 200 000 hodín, pretože nemajú žiadne pohyblivé časti. Životnosť je obmedzená degradáciou spájkovaných spojov a polovodičových materiálov. Pri správnom riadení teploty a prevádzkových podmienkach môže termoelektrický chladič vydržať mnoho rokov. Naša továreň testuje naše moduly, aby sme sa uistili, že spĺňajú naše špecifikácie predpokladanej životnosti.
Otázka 5: Aký je rozdiel medzi jednostupňovým a viacstupňovým termoelektrickým chladičom?

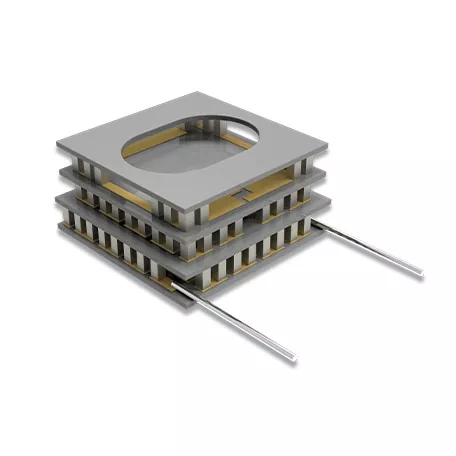

Odpoveď: Jednostupňový termoelektrický chladič má jednu vrstvu polovodičových peliet a môže dosiahnuť ΔTmax 60 °C až 75 °C. Viacstupňový termoelektrický chladič má viacero vrstiev naskladaných na sebe, pričom každá vrstva prispieva k celkovému teplotnému rozdielu. Viacstupňové moduly môžu dosiahnuť ΔTmax 100 °C alebo viac, ale majú nižší chladiaci výkon (Qmax) a sú drahšie. Používajú sa pre aplikácie, ktoré vyžadujú veľmi nízke teploty, ako sú infračervené detektory a CCD senzory.
Peltierov jav je fenomén, ktorý odlišuje termoelektrické chladiče od bežných chladiacich zariadení. Umožňuje tepelné čerpanie v pevnej fáze bez pohyblivých častí, bez chladiva a bez vibrácií. Vďaka tomu sú termoelektrické chladiče ideálne pre aplikácie, ktoré vyžadujú kompaktnú veľkosť, presnú reguláciu teploty a schopnosť prepínať medzi chladením a ohrevom. Aj keď sú menej účinné ako systémy na báze kompresorov, ich jedinečné výhody z nich robia jedinú životaschopnú voľbu pre mnohé náročné aplikácie. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. má naša továreň odborné znalosti a vybavenie na výrobu vysokokvalitných termoelektrických chladičov, ktoré spĺňajú najnáročnejšie požiadavky. Používame vysokokvalitné polovodičové materiály, presné montážne procesy a prísne testovanie, aby sme zaistili, že naše moduly poskytujú spoľahlivý výkon a dlhú životnosť.
Či už navrhujete lekárske zariadenia, laserové systémy, automobilové komponenty alebo spotrebnú elektroniku, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky na termoelektrický chladič. Môžeme poskytnúť vzorky, technické údaje a prispôsobené riešenia. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre podniky po celom svete.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprediskutovať vaše požiadavky na termoelektrický chladič a zistiť, ako môže Peltierov efekt vyriešiť vaše problémy s tepelným manažmentom.
