Ak získavate zdrojeTermoelektrické materiálypri výrobe modulov ste sa pravdepodobne stretli s pojmom „vrstva difúznej bariéry“. Možno ste sa čudovali, prečo je to potrebné, na čo slúži a či to stojí za dodatočné náklady. Odpoveď je, že vrstva difúznej bariéry nie je voliteľným príslušenstvom; je to kritický komponent, ktorý určuje životnosť a spoľahlivosť termoelektrického modulu. Bez neho bude modul pri prevádzkových teplotách rýchlo degradovať a jeho výkon bude klesať až do zlyhania. Pre inžiniera obstarávania je pochopenie vrstvy difúznej bariéry nevyhnutné na prijímanie informovaných nákupných rozhodnutí a na vyhodnotenie celkových nákladov na vlastníctvo termoelektrických materiálov, ktoré kupujete.
Účelom tejto príručky je vysvetliť, prečo termoelektrické materiály potrebujú vrstvu difúznej bariéry a pomôcť kupujúcim špecifikovať a získať správne materiály pre ich aplikáciu. Budeme pokrývať mechanizmy degradácie, ktoré sa vyskytujú bez bariéry, materiály používané na bariérové vrstvy, výberové kritériá pre rôzne termoelektrické materiály a proces hodnotenia dodávateľa. Poskytneme tiež podrobné špecifikácie produktu z našej továrne na adreseFuzhou X-Meritan Technology Co., Ltd.Či už vyrábate termoelektrické moduly na výrobu energie alebo chladenie, táto príručka vám poskytne technický základ, ktorý potrebujete na to, aby ste sa mohli s istotou rozhodnúť o kúpe.
Vrstva difúznej bariéry je tenký film materiálu nanesený medzi termoelektrický materiál a kovový kontakt. Jeho primárnou funkciou je zabrániť vzájomnej difúzii atómov medzi termoelektrickým materiálom a kontaktom. V termoelektrickom module je termoelektrický materiál spojený s kovovými kontaktmi (zvyčajne s meďou) na vytvorenie elektrického obvodu. Pri prevádzkovej teplote, ktorá sa môže pohybovať od 200 °C do 600 °C alebo viac, môžu atómy z termoelektrického materiálu difundovať do kontaktu a atómy z kontaktu môžu difundovať do termoelektrického materiálu. Táto interdifúzia vytvára nežiaduce fázy, zvyšuje prechodový odpor a zhoršuje termoelektrické vlastnosti. Bariérová vrstva pôsobí ako fyzikálna a chemická bariéra, ktorá blokuje túto difúziu a zároveň umožňuje prechod elektrického prúdu. Nižšie uvedená tabuľka sumarizuje funkcie difúznej bariérovej vrstvy.
| Funkcia | Popis | Prínos pre výkon modulu |
| Zabráňte interdifúzii | Blokuje migráciu atómov medzi materiálmi | Zachováva vlastnosti materiálu |
| Udržujte nízky kontaktný odpor | Poskytuje stabilné elektrické rozhranie | Maximalizuje výstupný výkon |
| Zlepšite tepelnú stabilitu | Odoláva vysokým prevádzkovým teplotám | Predlžuje životnosť modulu |
| Zabráňte krehnutiu | Zastavuje tvorbu krehkých fáz | Zlepšuje mechanickú integritu |
| Zvýšte spoľahlivosť | Znižuje degradáciu v priebehu času | Znižuje celkové náklady na vlastníctvo |
V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. sa naša továreň špecializuje na dodávky termoelektrických materiálov s optimalizovanými vrstvami difúznej bariéry. Rozumieme kritickej úlohe, ktorú hrá bariéra vo výkone modulu, a spolupracujeme s našimi zákazníkmi na výbere správneho materiálu bariéry a hrúbky pre ich špecifickú aplikáciu. Náš technický tím môže poskytnúť podrobné údaje o výkone bariéry a kompatibilite s rôznymi termoelektrickými materiálmi.
Aby sme pochopili, prečo je vrstva difúznej bariéry potrebná, je užitočné pochopiť, čo sa stane, keď chýba. Bez bariéry sú termoelektrický materiál a kovový kontakt v priamom kontakte. Pri zvýšených teplotách sa tento kontakt stáva reakčnou zónou. Atómy z termoelektrického materiálu, ako je bizmut, telúr, olovo alebo antimón, difundujú do medeného kontaktu. Podobne aj atómy medi difundujú do termoelektrického materiálu. Táto interdifúzia má niekoľko škodlivých účinkov. Po prvé, vytvára intermetalické zlúčeniny na rozhraní. Tieto zlúčeniny sú často krehké a majú vysoký elektrický odpor. Po druhé, ochudobňuje termoelektrický materiál o jeho základné prvky, mení jeho zloženie a zhoršuje jeho termoelektrické vlastnosti. Po tretie, zvyšuje prechodový odpor, čo znižuje výstupný výkon modulu. Po štvrté, môže viesť k mechanickému zlyhaniu v dôsledku objemových zmien spojených s tvorbou intermetalických zlúčenín. Nižšie uvedená tabuľka sumarizuje degradačné mechanizmy, ktoré sa vyskytujú bez bariérovej vrstvy.
| Degradačný mechanizmus | Popis | Vplyv na výkon modulu |
| Tvorba intermetalických zlúčenín | Reakcia medzi termoelektrickým materiálom a kontaktom | Zvýšená odolnosť, krehkosť |
| Material Depletion | Strata prvkov z termoelektrického materiálu | Znížený Seebeckov koeficient, zvýšený odpor |
| Zvýšenie kontaktného odporu | Tvorba odporových vrstiev na rozhraní | Znížený výstupný výkon |
| Mechanická porucha | Praskanie v dôsledku zmien objemu | Otvorený okruh, porucha modulu |
| Skrehnutie spájky | Difúzia prvkov do spájkovaných spojov | Porucha kĺbov, znížená spoľahlivosť |
V našej továrni sme vykonali rozsiahle štúdie o degradácii termoelektrických materiálov bez bariérových vrstiev. Naše údaje ukazujú, že prechodový odpor sa môže zvýšiť o faktor 10 alebo viac v priebehu 1 000 hodín prevádzky pri 500 °C. Výstupný výkon modulu sa môže za rovnaké obdobie znížiť o 30-50%. Tieto zistenia podčiarkujú dôležitosť vrstvy difúznej bariéry pre spoľahlivosť a výkon modulu.
Ako vrstvy difúznej bariéry pre termoelektrické materiály sa používa niekoľko materiálov, z ktorých každý má svoje výhody a obmedzenia. Výber materiálu bariéry závisí od termoelektrického materiálu, prevádzkovej teploty a materiálu kontaktu. Najbežnejšími bariérovými materiálmi sú nikel, molybdén, volfrám, titán a rôzne zliatiny. Nikel je široko používaný, pretože je účinnou difúznou bariérou, má dobrú elektrickú vodivosť a je kompatibilný s mnohými termoelektrickými materiálmi. Molybdén a volfrám sa používajú na aplikácie pri vyšších teplotách, pretože majú vysoké teploty topenia a nízku difúziu. Titán sa používa ako adhézna vrstva a bariéra pre niektoré materiály. Nižšie uvedená tabuľka porovnáva tieto bariérové materiály.
| Materiál bariéry | Maximálna prevádzková teplota | Elektrická vodivosť | Kompatibilita | Typická aplikácia |
| nikel (Ni) | 600 °C | Vysoká | Bi2Te3, PbTe, Skutterudites | Všeobecný účel |
| molybdén (Mo) | 800 °C | Mierne | PbTe, SiGe, Skutterudites | Vysoká teplota |
| volfrám (W) | 1000 °C | Mierne | SiGe, vysokoteplotné materiály | Veľmi vysoká teplota |
| titán (Ti) | 500 °C | Mierne | Bi2Te3, adhézna vrstva | Podpora adhézie |
| Nikel-Chróm (NiCr) | 700 °C | Mierne | PbTe, TAGS | Odolný voči korózii |
V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. naša továreň dodáva termoelektrické materiály s celým radom možností bariérovej vrstvy. Spolupracujeme s našimi zákazníkmi na výbere optimálneho materiálu bariéry a hrúbky pre ich špecifický dizajn modulu. Náš technický tím môže poskytnúť údaje o rýchlosti difúzie, kontaktnom odpore a tepelnej stabilite pre každú možnosť bariéry.
Výber správnej vrstvy difúznej bariéry pre vaše termoelektrické materiály vyžaduje systematické vyhodnotenie niekoľkých faktorov. Prvým faktorom je samotný termoelektrický materiál. Rôzne materiály majú rôzne difúzne vlastnosti. Napríklad telurid bizmutu (Bi2Te3) má relatívne nízku prevádzkovú teplotu a môže využívať niklovú bariéru. Telurid olova (PbTe) funguje pri vyšších teplotách a môže vyžadovať molybdénovú alebo NiCr bariéru. Kremíkové germánium (SiGe) funguje pri veľmi vysokých teplotách a vyžaduje volfrámovú alebo inú žiaruvzdornú kovovú bariéru. Druhým faktorom je prevádzková teplota. Bariéra musí byť stabilná pri maximálnej prevádzkovej teplote a nesmie reagovať ani s termoelektrickým materiálom, ani s kontaktom. Tretím faktorom je kontaktný materiál. Bariéra musí byť kompatibilná s kontaktom a musí poskytovať dobrú priľnavosť. Štvrtým faktorom je hrúbka bariéry. Bariéra musí byť dostatočne hrubá, aby blokovala difúziu, ale dostatočne tenká, aby minimalizovala elektrický odpor. Nižšie uvedená tabuľka sumarizuje výberové kritériá.
| Faktor výberu | Úvaha | Vplyv na výkon |
| Termoelektrický materiál | Difúzna charakteristika, prevádzková teplota | Určuje kompatibilitu bariérového materiálu |
| Prevádzková teplota | Maximálna a cyklická teplota | Určuje stabilitu bariéry |
| Kontaktný materiál | Priľnavosť, tepelná rozťažnosť zodpovedá | Určuje kvalitu rozhrania |
| Hrúbka bariéry | Rovnováha medzi blokovaním difúzie a odporom | Ovplyvňuje kontaktný odpor a životnosť |
| Depozičná metóda | Naprašovanie, naparovanie, galvanické pokovovanie | Ovplyvňuje kvalitu a jednotnosť bariéry |
V našej továrni pomáhame našim zákazníkom vybrať správnu bariéru pre ich termoelektrické materiály. Máme rozsiahle skúsenosti so širokou škálou materiálových systémov a vieme poskytnúť návod na optimálny bariérový materiál, hrúbku a metódu nanášania. Naším cieľom je pomôcť našim zákazníkom dosiahnuť najvyšší možný výkon a spoľahlivosť modulov.
Hodnotenie dodávateľa termoelektrických materiálov s vrstvami difúznej bariéry si vyžaduje pohľad za jednotkovú cenu. Technická spôsobilosť dodávateľa, kontrola kvality a schopnosť poskytovať konzistentné vlastnosti materiálu sú rozhodujúce pre výkon vášho modulu. Kľúčovými kritériami pre hodnotenie dodávateľa sú kvalita materiálu, kvalita bariérovej vrstvy, technická podpora, výkon dodávky a náklady. Kvalita materiálu zahŕňa čistotu, stechiometriu a homogenitu termoelektrického materiálu. Kvalita bariérovej vrstvy zahŕňa rovnomernosť hrúbky, priľnavosť a účinnosť blokovania difúzie. Technická podpora zahŕňa schopnosť poskytovať údaje, pomáhať pri návrhu a riešiť problémy. Výkon dodávky zahŕňa schopnosť dodržiavať dodacie lehoty a poskytovať konzistentnú kvalitu od dávky k dávke. Náklady zahŕňajú celkové náklady na vlastníctvo vzhľadom na životnosť a výkon modulu. Nižšie uvedená tabuľka sumarizuje tieto kritériá.
| Hodnotiace kritérium | Čo hľadať | Prečo na tom záleží |
| Kvalita materiálu | Čistota, stechiometria, homogenita | Určuje termoelektrický výkon |
| Kvalita bariérovej vrstvy | Rovnomernosť hrúbky, priľnavosť, blokovanie difúzie | Určuje životnosť modulu |
| Technická podpora | Údajové listy, pomoc pri návrhu, riešenie problémov | Pomáha optimalizovať návrh modulu |
| Výkon dodávky | Včasné dodanie, konzistencia medzi jednotlivými šaržami | Udržuje plynulý chod výroby |
| náklady | Celkové náklady na vlastníctvo | Zabezpečuje dlhodobú hodnotu |
V X-Meritan sa naša továreň zaviazala dodávať vysokokvalitné termoelektrické materiály s optimalizovanými vrstvami difúznej bariéry. Máme komplexný systém kontroly kvality, ktorý zahŕňa charakterizáciu materiálu, kontrolu bariérovej vrstvy a testovanie výkonu. Našim zákazníkom poskytujeme podrobné dátové listy a technickú podporu. A máme silné záznamy o včasnom doručení. Pozývame vás, aby ste nás ohodnotili podľa týchto kritérií a považovali nás za svojho partnera pre termoelektrické materiály.

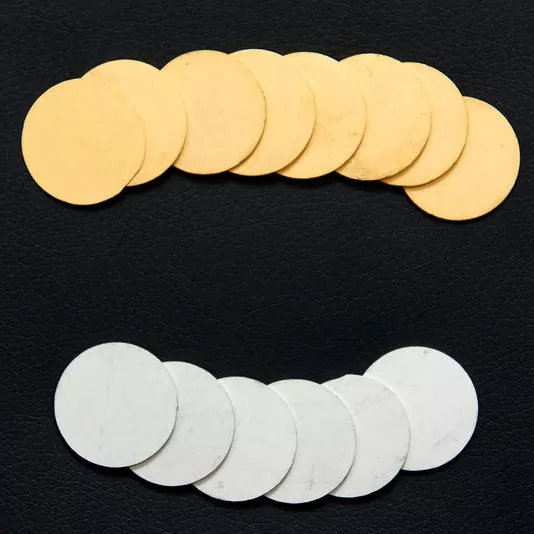

Nasledujúca tabuľka uvádza kľúčové parametre produktov pre naše termoelektrické materiály s vrstvami difúznej bariéry. Tieto materiály sú dostupné v rôznych zloženiach a konfiguráciách, aby vyhovovali rôznym dizajnom modulov a prevádzkovým podmienkam. Naša továreň môže tiež vyrábať vlastné materiály, ktoré spĺňajú špecifické požiadavky.
| Parameter | Rozsah špecifikácií | Poznámky |
| Typ materiálu | Bi2Te3, PbTe, Skutterudites, SiGe | Ostatné materiály dostupné na vyžiadanie |
| Prevádzková teplota | 200 °C - 800 °C | Závisí od materiálu |
| Materiál bariéry | Ni, Mo, W, Ti, NiCr | Vybrané na základe aplikácie |
| Hrúbka bariéry | 1 - 20 um | Optimalizované pre blokovanie difúzie |
| Kontaktný odpor | < 10 µΩ·cm² | Po nanesení bariéry |
| Seebeck Coefficient | 150 - 250 uV/K | Závisí od materiálu |
| Elektrický odpor | 0,5 - 3,0 mΩ·cm | Závisí od materiálu |
| Tepelná vodivosť | 1,0 - 4,0 W/m·K | Závisí od materiálu |
| Formulár | Ingoty, prášky, oblátky | Vlastné tvary k dispozícii |
| Kontrola kvality | XRD, SEM, EDS, Seebeck, rezistivita | Úplná charakteristika |
V našej továrni vyrábame naše termoelektrické materiály, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť materiálové zloženie, bariérovú vrstvu a formu tak, aby vyhovovali vášmu špecifickému dizajnu modulu. Náš technický tím vám môže poskytnúť podrobné údaje a podporu pre vašu aplikáciu.
Otázka 1: Akú hrúbku by mala mať vrstva difúznej bariéry?
Odpoveď: Optimálna hrúbka vrstvy difúznej bariéry závisí od materiálového systému a prevádzkovej teploty. Typicky sa hrúbka pohybuje od 1 do 20 mikrometrov. Bariéra musí byť dostatočne hrubá, aby blokovala difúziu počas plánovanej životnosti modulu, ale dostatočne tenká, aby minimalizovala elektrický odpor. Naša továreň môže odporučiť optimálnu hrúbku pre váš konkrétny termoelektrický materiál a aplikáciu.
Otázka 2: Čo sa stane, ak je vrstva difúznej bariéry príliš tenká?
Odpoveď: Ak je vrstva difúznej bariéry príliš tenká, nebude účinne blokovať interdifúziu atómov medzi termoelektrickým materiálom a kontaktom. To povedie k tvorbe intermetalických zlúčenín, zvýšenému kontaktnému odporu a degradácii termoelektrických vlastností. Modul predčasne zlyhá. Naša továreň testuje hrúbku bariérovej vrstvy a výkon blokovania difúzie, aby sa zabezpečilo, že spĺňa požiadavky vašej aplikácie.
Otázka 3: Môžem použiť rovnaký bariérový materiál pre všetky termoelektrické materiály?
Odpoveď: Nie, materiál bariéry sa musí vybrať na základe termoelektrického materiálu a prevádzkovej teploty. Napríklad nikel je vhodný pre telurid bizmutu, ale nemusí byť vhodný pre kremíkové germánium pri vysokých teplotách. Bariéra musí byť chemicky kompatibilná s termoelektrickým materiálom aj kontaktom a musí byť stabilná pri prevádzkovej teplote. Náš technický tím vám môže pomôcť vybrať ten správny bariérový materiál pre vašu aplikáciu.
Otázka 4: Ako zistím, či môj dodávateľ termoelektrického materiálu poskytuje dobrú bariérovú vrstvu?
Odpoveď: Na vyhodnotenie kvality vrstvy difúznej bariéry požiadajte dodávateľa o údaje o rovnomernosti hrúbky bariéry, sile priľnavosti a účinnosti blokovania difúzie. Môžete si tiež vyžiadať vzorky a vykonať vlastné testovanie, ako sú testy zrýchleného starnutia a merania kontaktného odporu. Renomovaný dodávateľ vám tieto údaje poskytne a v spolupráci s vami zabezpečí, aby zábrana spĺňala vaše požiadavky. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. poskytujeme našim zákazníkom komplexné údaje a podporu.
Otázka 5: Aká je typická životnosť termoelektrického modulu s vrstvou difúznej bariéry?
Odpoveď: Životnosť termoelektrického modulu so správne navrhnutou vrstvou difúznej bariéry závisí od prevádzkovej teploty a podmienok cyklovania. Pre modul pracujúci nepretržite pri 500 °C môže byť životnosť 5 až 10 rokov alebo viac. Pri tepelnom cyklovaní sa môže životnosť skrátiť. Bariérová vrstva je rozhodujúca pre dosiahnutie dlhej životnosti. Naša továreň navrhuje naše materiály a bariérové vrstvy tak, aby maximalizovali životnosť modulu.
Vrstva difúznej bariéry je základnou súčasťou termoelektrických materiálov pre vysokovýkonné moduly. Zabraňuje interdifúzii, udržuje nízky prechodový odpor a predlžuje životnosť modulu. Pri získavaní termoelektrických materiálov musia kupujúci považovať bariérovú vrstvu za kritickú špecifikáciu, nie za dodatočný nápad. Výber bariérového materiálu, hrúbky a spôsobu nanášania ovplyvňuje výkon a spoľahlivosť konečného modulu. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. má naša továreň odborné znalosti a skúsenosti na dodávanie termoelektrických materiálov s optimalizovanými vrstvami difúznej bariéry. Spolupracujeme s našimi zákazníkmi, aby sme pochopili ich požiadavky a poskytli optimálne materiálové riešenie. Či už vyrábate moduly na výrobu energie alebo chladenie, môžeme vám poskytnúť materiály, ktoré potrebujete.
Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre výrobcov termoelektrických modulov po celom svete. Pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky na termoelektrické materiály. Môžeme poskytnúť technické údaje, vzorky a pomoc pri návrhu. Pomôžeme vám dosiahnuť najvyšší výkon a spoľahlivosť vašich termoelektrických modulov.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprediskutovať vaše požiadavky na termoelektrické materiály a zistiť, ako môžu naše vrstvy difúznej bariéry zlepšiť výkon a životnosť vášho modulu.
