Dizajnér prototypuje pomocou kompaktného chladiča lekárskych vzoriekTermoelektrické chladiče. Studená strana dosiahne cieľovú teplotu v priebehu niekoľkých minút počas testovania na skúšobnom zariadení. Ale keď je jednotka nainštalovaná vo svojom kryte, teplota studenej strany začne stúpať nahor a nikdy sa nestabilizuje. Technik skontroluje prúd TEC, izoláciu a regulačnú slučku. Všetko sa zdá byť správne. Problém vôbec nie je na studenej strane. Je to na horúcej strane. Teplo odmietnuté TEC sa neodvádza efektívne a toto teplo sa vedie späť cez modul, čím sa znižuje jeho chladiaca kapacita. Toto je jediná najčastejšia chyba v dizajne termoelektrického chladenia a je to nákladná chyba. Pre inžinierov obstarávania a vývojárov produktov je rozdiel medzi produktom, ktorý funguje, a produktom, ktorý zlyhá v teréne, chápať, prečo je odmietnutie tepla na horúcej strane kritické.
Táto príručka je napísaná pre kupujúcich a inžinierov, ktorí získavajú termoelektrické chladiče a súvisiace komponenty tepelného manažmentu. Vysvetlíme vám tepelnú bilanciu TEC, prečo je horúca strana limitujúcim faktorom chladiaceho výkonu, ako výber chladiča a ventilátora ovplyvňuje výsledok, aké špecifikácie zahrnúť do objednávky a ako hodnotiť dodávateľa. Poskytneme tiež podrobné parametre produktu z našej továrne vo Fuzhou X-Meritan Technology Co., Ltd. Či už navrhujete chladič nápojov, laserový modul, lekárske zariadenie alebo kryt elektroniky, táto príručka vám pomôže určiť termoelektrický chladiaci systém, ktorý spoľahlivo funguje.

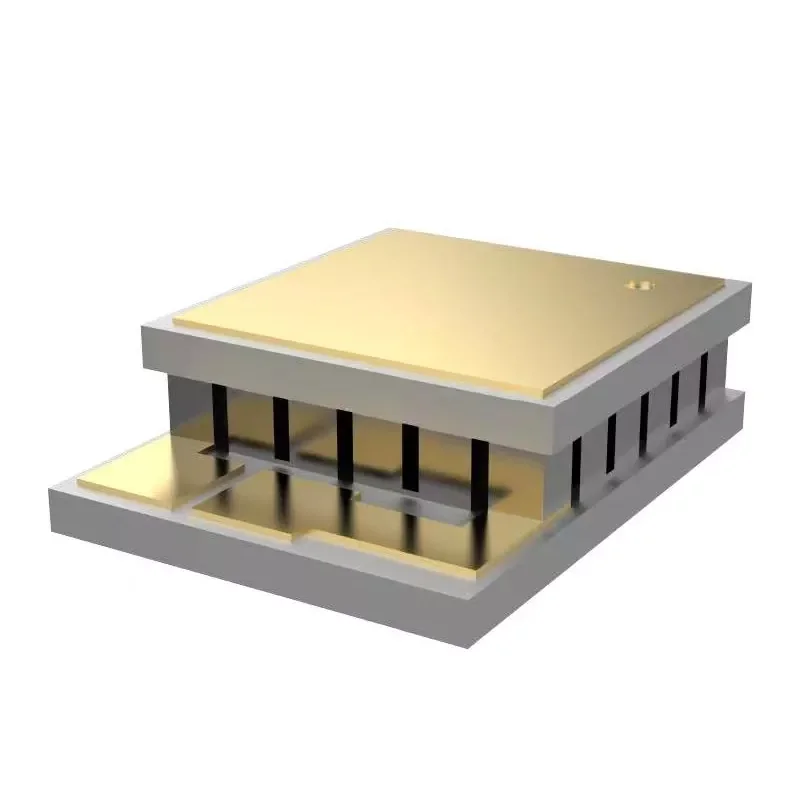

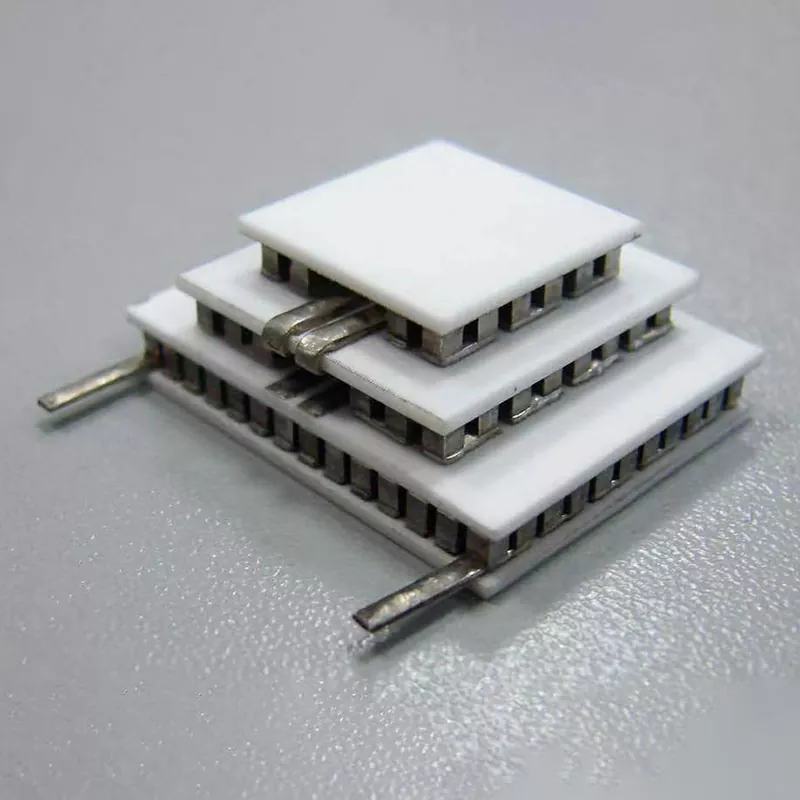

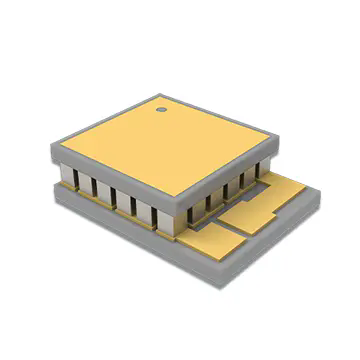

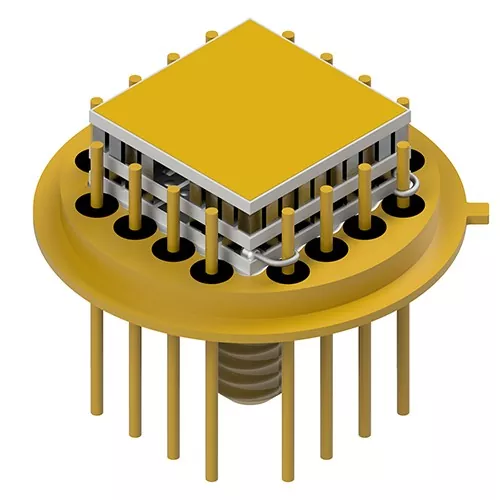

Termoelektrický chladič, tiež známy ako Peltierov modul, je polovodičové tepelné čerpadlo, ktoré pri pôsobení elektrického prúdu presúva teplo z jednej strany zariadenia na druhú. Modul pozostáva z radu polovodičových peliet, typicky teluridu bizmutu, vložených medzi dva keramické substráty. Keď prúd preteká cez pelety, elektróny absorbujú teplo na jednom mieste a uvoľňujú ho na druhom. Strana, ktorá absorbuje teplo, sa ochladzuje a strana, ktorá teplo uvoľňuje, sa stáva horúcou. Neexistujú žiadne pohyblivé časti, žiadne chladivá a žiadne kompresory. Modul je kompaktný, tichý a dá sa presne ovládať. V tabuľke nižšie sú zhrnuté základné prevádzkové charakteristiky termoelektrického chladiča.
| Parameter | Popis | Typická hodnota |
| Prevádzkový princíp | Peltierov efekt (tepelné čerpanie prúdom) | Pevný, bez pohyblivých častí |
| Studená strana | Absorbuje teplo zo záťaže | Teplota pod okolitou teplotou |
| Horúca strana | Uvoľňuje teplo do okolia | Teplota nad okolitou teplotou |
| Tepelné čerpadlo (Qc) | Chladiaci výkon | Závisí od veľkosti modulu a prúdu |
| Vstupný výkon (pin) | Spotrebovaná elektrická energia | Závisí od napätia a prúdu |
| Teplo odmietnuté (Qh) | Qc + Pin | Vždy väčšie ako Qc |
| COP | Qc / Pin | Typicky 0,3 - 0,7 |
oFuzhou X-Meritan Technology Co., Ltd.Naša továreň vyrába termoelektrické chladiče pre širokú škálu chladiacich aplikácií. Chápeme, že modul je len jednou časťou systému. Odvádzanie tepla na horúcej strane je rovnako dôležité a pracujeme s našimi zákazníkmi, aby sme zabezpečili, že celý tepelný systém je navrhnutý tak, aby bol úspešný.
Základným dôvodom, prečo je horúca strana limitujúcim faktorom, je prvý zákon termodynamiky. Termoelektrický chladič neničí teplo; posúva to. Teplo absorbované na studenej strane (Qc) plus elektrická energia spotrebovaná modulom (Pin) sa musí odviesť na horúcej strane (Qh). Vzťah je jednoduchý: Qh = Qc + Pin. To znamená, že horúca strana musí vždy odobrať viac tepla, ako absorbuje studená strana. V typickom module pracujúcom pri COP 0,5 je teplo odvádzané na horúcej strane trojnásobkom chladiacej kapacity. Ak horúca strana nemôže odmietnuť toto teplo, teplota horúcej strany stúpne. A ako teplota horúcej strany stúpa, teplotný rozdiel naprieč modulom sa zvyšuje, čo znižuje chladiacu kapacitu a účinnosť modulu. Nižšie uvedená tabuľka ilustruje tepelnú bilanciu pre typickú TEC.
| Parameter | Hodnota | Poznámka |
| Chladiaci výkon (Qc) | 50 W | Teplo absorbované na studenej strane |
| Vstupný výkon (pin) | 100 W | Elektrická energia do modulu |
| Teplo odmietnuté (Qh) | 150 W | Qc + Pin |
| COP | 0.5 | Qc / Pin |
| Pomer odmietnutia tepla | 3:1 | Qh / Qc |
V našej továrni pomáhame našim zákazníkom pochopiť túto tepelnú bilanciu. Poskytujeme podrobné výkonové krivky, ktoré ukazujú, ako sa chladiaca kapacita mení s teplotou horúcej strany. Poskytujeme tiež pokyny na dimenzovanie chladiča a výber ventilátora, aby sa zabezpečilo, že horúca strana dokáže odobrať požadované teplo. Naším cieľom je pomôcť našim zákazníkom navrhnúť systém, ktorý spoľahlivo dosiahne požadovanú teplotu studenej strany.
Keď je odvod tepla na horúcej strane nedostatočný, nastáva kaskáda negatívnych účinkov. Prvým efektom je zvýšenie teploty horúcej strany. Tým sa znižuje teplotný rozdiel, ktorý môže modul udržiavať, čo znamená, že teplota studenej strany stúpa. Druhým efektom je zníženie chladiaceho výkonu. Keď teplota horúcej strany stúpa, schopnosť modulu čerpať teplo klesá. Tretím efektom je zvýšenie spotreby energie. Modul musí pracovať viac, aby udržal teplotu studenej strany, čo zvyšuje vstupný výkon. Štvrtým efektom je zníženie spoľahlivosti. Vysoké teploty horúcej strany urýchľujú degradáciu modulu a materiálov tepelného rozhrania. V extrémnych prípadoch sa modul môže prehriať a zlyhať. V tabuľke nižšie sú zhrnuté účinky nedostatočného odvodu tepla.
| Effect | Príčina | Dôsledok |
| Nárast teploty na horúcej strane | Nedostatočná kapacita chladiča alebo ventilátora | Znížený chladiaci výkon |
| Pokles chladiacej kapacity | Zvýšený teplotný rozdiel | Studená strana nemôže dosiahnuť cieľovú teplotu |
| Zvýšenie spotreby energie | Modul pracuje ťažšie na kompenzáciu | Vyššie prevádzkové náklady, viac tepla na odmietnutie |
| Degradácia modulu | Tepelné namáhanie peliet a spájkovaných spojov | Znížená životnosť, predčasné zlyhanie |
| Porucha tepelného rozhrania | Vysoká teplota degraduje tepelnú pastu | Zvýšený tepelný odpor, ďalšia strata výkonu |
V X-Meritan sme videli veľa prípadov, kedy systém zlyhal nie preto, že by TEC bol neadekvátny, ale preto, že bol nedostatočný odvod tepla. Spolupracujeme s našimi zákazníkmi, aby sme sa vyhli týmto problémom poskytovaním kompletných tepelných riešení vrátane chladičov, ventilátorov a materiálov tepelného rozhrania. Náš inžiniersky tím vám môže pomôcť vypočítať požadovanú kapacitu odvodu tepla a vybrať tie správne komponenty.
Určenie správneho systému odvodu tepla si vyžaduje systematický prístup. Prvým krokom je určenie celkového tepla, ktoré sa má odobrať (Qh). Ide o súčet chladiaceho výkonu (Qc) a príkonu (Pin). Druhým krokom je určenie maximálnej prípustnej teploty horúcej strany. Zvyčajne ide o teplotu okolia plus nárast teploty na chladiči. Tretím krokom je výber chladiča s tepelným odporom, ktorý dokáže dosiahnuť požadovaný nárast teploty pri dostupnom prúde vzduchu. Štvrtým krokom je výber ventilátora, ktorý zabezpečí dostatočné prúdenie vzduchu a statický tlak. Piatym krokom je výber materiálu tepelného rozhrania, ktorý minimalizuje prechodový odpor medzi modulom a chladičom. Nižšie uvedená tabuľka sumarizuje proces špecifikácie.
| Krok | Akcia | Kľúčový parameter |
| 1 | Určte celkové teplo na odmietnutie | Qh = Qc + Pin |
| 2 | Určite prípustnú teplotu horúcej strany | Th = Tamb + AT |
| 3 | Vyberte tepelný odpor chladiča | Rth = AT / Qh |
| 4 | Zvoľte prúdenie vzduchu ventilátora a statický tlak | CFM, Pa |
| 5 | Vyberte materiál tepelného rozhrania | Tepelná vodivosť (W/m·K) |
V našej továrni poskytujeme kompletné tepelné riešenia pre naše termoelektrické chladiče. Môžeme dodať chladiče s optimalizovanou geometriou rebier, ventilátory s nízkou hlučnosťou a vysokým prietokom vzduchu a materiály tepelného rozhrania s vysokou vodivosťou. Náš technický tím vám môže pomôcť s procesom špecifikácie a poskytnúť podrobné tepelné výpočty pre vašu aplikáciu.
Hodnotenie dodávateľa termoelektrických chladičov a komponentov tepelného manažmentu si vyžaduje zameranie sa na kvalitu produktu, tepelnú expertízu, testovacie schopnosti a technickú podporu. Dodávateľ musí mať schopnosť vyrábať moduly s konzistentným výkonom. Musia mať odborné znalosti v oblasti navrhovania tepelných systémov. Musia mať vybavenie na testovanie modulov a systémov pod záťažou. A musia poskytnúť technickú podporu, ktorá vám pomôže vybrať tie správne komponenty. Nižšie uvedená tabuľka sumarizuje tieto hodnotiace kritériá.
| Hodnotiace kritérium | Čo hľadať | Prečo na tom záleží |
| Kvalita modulu | Konzistentný výkon, testovanie spoľahlivosti | Zabezpečuje, aby modul spĺňal špecifikácie |
| Tepelná odbornosť | Schopnosť návrhu systému, tepelná simulácia | Zabezpečuje fungovanie celého systému |
| Schopnosť testovania | Testovanie výkonu pri záťaži, testovanie životnosti | Overuje výkon a spoľahlivosť |
| Technická podpora | Aplikačné inžinierstvo, tepelné výpočty | Pomáha pri výbere správnych komponentov |
| Výkon dodávky | Záznam o dodaní včas, schopnosť zásob | Udržuje vašu výrobnú linku v chode |
Vo Fuzhou X-Meritan Technology Co., Ltd. naša továreň vyrába termoelektrické chladiče a tepelné riešenia už viac ako desať rokov. Máme bohaté skúsenosti s návrhom a testovaním tepelných systémov. Sme certifikovaní podľa ISO 9001 a vedieme podrobné záznamy o všetkých kontrolách. Náš technický tím je pripravený pomôcť s tepelnými výpočtami a výberom komponentov. Pozývame vás, aby ste nás ohodnotili podľa týchto kritérií a považovali nás za svojho partnera pre termoelektrické chladiace riešenia.
Nasledujúca tabuľka uvádza kľúčové parametre produktov pre naše termoelektrické chladiče. Tieto moduly sú určené pre chladiace aplikácie od spotrebných produktov až po medicínske zariadenia. Naša továreň môže tiež poskytnúť zodpovedajúce chladiče, ventilátory a materiály tepelného rozhrania.
| Parameter | Rozsah špecifikácií | Poznámky |
| Chladiaci výkon (Qc) | 10 W – 200 W | Závisí od veľkosti modulu a prúdu |
| Maximálny teplotný rozdiel (ΔTmax) | 60 °C - 75 °C | Pri Th = 27 °C, bez zaťaženia |
| Menovité napätie | 5 V - 24 V | K dispozícii sú vlastné napätia |
| Rated Current | 2 A - 15 A | Závisí od veľkosti modulu |
| COP | 0,3 - 0,7 | Závisí od prevádzkového bodu |
| Veľkosť modulu | 20 x 20 mm až 62 x 62 mm | Dostupné vlastné veľkosti |
| Typ chladiča | Hliník extrudovaný, brúsený, lepený | Vybrané pre tepelný odpor |
| Typ ventilátora | Axiálne, dúchadlo | Vybrané pre prúdenie vzduchu a hluk |
| Materiál tepelného rozhrania | Tepelné mazivo, zmena fázy, podložka | Vybrané pre vodivosť a hrúbku |
| MOQ | 100 kusov | Pri veľkých objednávkach možná dohoda |
| Dodacia lehota | 2 - 4 týždne | Závisí od množstva a prispôsobenia |
V našej továrni vyrábame naše termoelektrické chladiče, ktoré spĺňajú tieto a ďalšie špecifikácie. Môžeme prispôsobiť chladiaci výkon, napätie, prúd a veľkosť tak, aby vyhovovali vašim špecifickým požiadavkám. Poskytujeme tiež kompletné tepelné riešenia vrátane chladičov, ventilátorov a materiálov tepelného rozhrania. Naším cieľom je poskytovať našim zákazníkom spoľahlivé a vysokovýkonné chladiace riešenia.
Otázka 1: Koľko tepla sa musí odmietnuť na horúcej strane TEC?
Odpoveď: Teplo odvedené na horúcej strane (Qh) je súčtom chladiaceho výkonu (Qc) a príkonu (Pin). Pre modul pracujúci pri COP 0,5 je odvádzané teplo trojnásobkom chladiaceho výkonu. To znamená, že na každý watt chladenia treba odobrať tri watty tepla. Ak horúca strana nedokáže odmietnuť toto teplo, výkon modulu sa zníži. Náš technický tím dokáže vypočítať presné Qh pre vašu aplikáciu.
Otázka 2: Čo sa stane, ak použijem chladič, ktorý je príliš malý?
Odpoveď: Ak je chladič príliš malý, jeho tepelný odpor bude príliš vysoký a teplota horúcej strany sa zvýši. To znižuje chladiaci výkon a zvyšuje spotrebu energie. V extrémnych prípadoch sa modul môže prehriať a zlyhať. Vždy dimenzujte chladič na základe celkového tepla, ktoré sa má odobrať, a prípustného nárastu teploty. Naša továreň vám môže pomôcť vybrať správny chladič pre vašu aplikáciu.
Otázka 3: Môžem použiť ventilátor na zlepšenie odvodu tepla?
Odpoveď: Áno, ventilátor môže výrazne zlepšiť odvod tepla zvýšením prietoku vzduchu nad chladičom. Nútená konvekcia znižuje tepelný odpor chladiča, čím sa znižuje teplota horúcej strany. Ventilátor musí byť zvolený tak, aby poskytoval dostatočné prúdenie vzduchu a statický tlak pre konštrukciu chladiča. Pre naše termoelektrické chladiče ponúkame zladené kombinácie ventilátora a chladiča.
Otázka 4: Aký je najlepší materiál tepelného rozhrania pre TEC?
Odpoveď: Najlepší materiál tepelného rozhrania závisí od aplikácie. Tepelné mazivo ponúka najnižší tepelný odpor, ale môže byť špinavé a môže časom vyschnúť. Materiály s fázovou zmenou ponúkajú dobrý výkon a ľahšie sa nanášajú. Tepelné podložky sú pohodlné, ale majú vyššiu tepelnú odolnosť. Pre vysokovýkonné aplikácie odporúčame tepelnú pastu alebo materiál s fázovou zmenou. Náš technický tím vám môže poradiť najlepší materiál pre vašu aplikáciu.
Otázka 5: Ako zistím, či je môj systém odvodu tepla primeraný?
Odpoveď: Ak chcete zistiť, či je váš systém odvodu tepla primeraný, zmerajte teplotu horúcej strany pri plnom zaťažení a porovnajte ju s navrhovaným cieľom. Ak je teplota horúcej strany vyššia, ako sa očakávalo, odvod tepla je nedostatočný. Môžete tiež zmerať chladiaci výkon a porovnať ho s krivkou výkonu. Ak je kapacita nižšia, ako sa očakávalo, teplota horúcej strany je pravdepodobne príliš vysoká. Náš technický tím vám môže pomôcť diagnostikovať a vyriešiť problémy s odmietnutím tepla.
Efektívne odvádzanie tepla na horúcej strane je nevyhnutné pre výkon a spoľahlivosť termoelektrických chladičov. Horúca strana musí odmietnuť chladiaci výkon plus vstupný výkon, ktorý je zvyčajne trojnásobkom chladiaceho výkonu. Ak je odvod tepla nedostatočný, teplota horúcej strany sa zvýši, chladiaca kapacita klesne, spotreba energie sa zvýši a životnosť modulu sa zníži. Pre kupujúcich a inžinierov je pochopenie tejto tepelnej rovnováhy kľúčom k navrhnutiu úspešného termoelektrického chladiaceho systému. V spoločnosti Fuzhou X-Meritan Technology Co., Ltd. má naša továreň odborné znalosti a produkty, ktoré vám pomôžu dosiahnuť efektívne odvádzanie tepla. Ponúkame termoelektrické chladiče, chladiče, ventilátory a materiály tepelného rozhrania spolu s technickou podporou, aby váš systém fungoval tak, ako bol navrhnutý.
Či už navrhujete chladenie nápojov, zdravotnícke zariadenie, laserový modul alebo kryt elektroniky, pozývame vás, aby ste nás kontaktovali a prediskutovali vaše požiadavky. Môžeme poskytnúť vzorky, tepelné výpočty a prispôsobené riešenia. Náš záväzok ku kvalite a spokojnosti zákazníkov z nás urobil dôveryhodného partnera pre podniky po celom svete.
Kontaktujte Fuzhou X-Meritan Technology Co., Ltdprediskutovať vaše požiadavky na termoelektrický chladič a zistiť, ako môžu naše tepelné riešenia zlepšiť váš chladiaci výkon.
