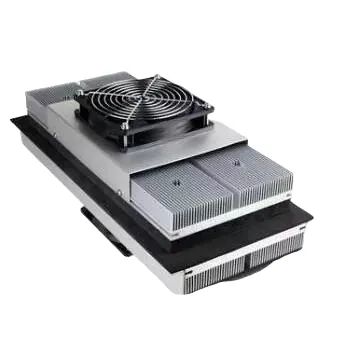

Zostavy termoelektrických chladičov s priamym prúdením vzduchu

X-Meritan vyrába špecializované zostavy termoelektrických chladičov Direct-to-Air na vyriešenie tepelných prekážok v kompaktných priemyselných krytoch a citlivých zariadeniach. Integráciou vysokovýkonných Peltierových modulov, vlastných chladiacich platní, chladičov a ventilátorov do jedinej polovodičovej podzostavy toto riešenie poskytuje priame bodové chladenie bez organických lepidiel alebo kvapalinových slučiek. Chráni laserové diódy, lekárske diagnostické nástroje a telekomunikačnú elektroniku pred mechanickými vibráciami, prehriatím a znížením výkonu.

Ako to funguje?

Zostavy termoelektrických chladičov s priamym prúdením vzduchu využívajú Peltierov efekt na odvádzanie tepla z cieľovej montážnej plochy a na jeho rozptýlenie do okolitého prostredia.

Tepelná dráha:

Cieľový zdroj tepla → Doska/chladič na studenej strane → Modul TEC → Radiátor na horúcej strane → Výfukový ventilátor → Okolitý vzduch

Keď je aplikované jednosmerné napájanie, teplo absorbované na studenej platni sa pohybuje cez polovodičové prvky k žiariču horúcej strany. Ventilátor na horúcej strane nepretržite odvádza odpadové teplo do okolitého vzduchu, zatiaľ čo voliteľný ventilátor na studenej strane cirkuluje chladený vzduch vo vnútri krytu. Celkový výkon závisí od tepelného zaťaženia (Qmax), cieľového teplotného rozdielu (ΔTmax), vstupného prúdu (Imax) a účinnosti pohlcovania okolitého tepla.

Kľúčové vlastnosti

Priamy tepelný prenos z povrchu do vzduchu: Absorbuje teplo priamo z montážnych povrchov na studenej strane a odvádza ho do okolitého vzduchu cez chladiče s nútenou konvekciou.

Solid-State spoľahlivosť: Eliminuje kompresory, slučky chladiva a pohyblivé mechanické časti (okrem ventilátorov) pre tichú prevádzku bez vibrácií.

Rýchla tepelná odozva: Umožňuje okamžité prepínanie ohrevu/chladenia a jemnú reguláciu teploty úpravou vstupného jednosmerného prúdu.

Zostava inertného prostredia: Vákuové spájkovanie a balenie v inertnej atmosfére zabraňujú vnútornej oxidácii, uvoľňovaniu plynov a tepelnej degradácii.

Kompaktné a robustné rozmery: Ľahko sa integruje do priestorovo obmedzených krytov, vonkajších telekomunikačných skríň a prenosných diagnostických jednotiek.

Navrhnuté na objednávku: Geometria chladiacej dosky, konfigurácie ventilátorov, prevádzkové napätia a tepelné kapacity zodpovedajú špecifickým dizajnom krytu.

Primárne cieľové aplikácie

Presné elektronické kryty Chráni citlivú riadiacu elektroniku, napájacie zdroje a automatizačné moduly pred tepelným preťažením v utesnených krytoch.

Lekárske diagnostické vybavenie Termoelektrické chladičové zostavy s priamym prúdením vzduchu poskytujú stabilnú tepelnú reguláciu bez vibrácií pre klinické analyzátory, medicínske zobrazovacie komponenty a reagencie citlivé na teplotu.

Optické a laserové systémy Udržuje stálu teplotu pre vysokovýkonné laserové diódy a optické senzory, aby sa eliminoval drift vlnovej dĺžky a skreslenie signálu.

Telekomunikačný hardvér Zabezpečuje nepretržité chladenie pre vzdialené vonkajšie telekomunikačné skrine a základňové stanice, kde je údržba kompresora nepraktická.

Možnosti prispôsobenia

1. Kapacita chladenia (Qmax): Jednostupňové alebo viacstupňové konfigurácie TEC navrhnuté tak, aby zodpovedali cieľovému tepelnému zaťaženiu.

2. Rozhrania studenej dosky: Vlastné vzory montážnych otvorov, špecifikácie rovinnosti povrchu a rozmery studeného bloku na priame pripojenie.

3. Odvod vzduchu: Vlastné profily vytláčania chladiča, integrácia tepelnej trubice a výber ventilátora s vysokou odolnosťou proti CFM/vodotesnosti.

4. Elektrické parametre: Prispôsobené prevádzkové napätia (12 V, 24 V, 48 V DC), limity maximálneho prúdu (Imax) a integrované termistory/snímače NTC.

5. Ochrana životného prostredia: Voliteľné ventilátory s krytím IP, konformné nátery a antikorózna povrchová úprava pre drsné vonkajšie prostredie.

Prečo si vybrať X-Meritan?

In-House Manufacturing Control: Úplný dohľad od testovania polovodičov až po konečnú montáž, vákuové spájkovanie a hermetické utesnenie.

Prísne štandardy kvality: 100 % zostáv podlieha prísnemu testovaniu AC odporu (Rac), tepelnej vodivosti a Seebeckovho koeficientu.

Pokročilá materiálová synergia: Poháňaná vlastnými vysoko pevnými extrudovanými termoelektrickými materiálmi pre vynikajúcu tepelnú účinnosť a dlhú životnosť.

Prototyp až po sériovú výrobu: Kompletná technická podpora od počiatočnej tepelnej simulácie a návrhu CAD až po sériovú výrobu.

Často kladené otázky

Čo sú zostavy termoelektrických chladičov s priamym prúdením vzduchu?

Ide o polovodičovú jednotku tepelného manažmentu, ktorá využíva Peltierove moduly na odoberanie tepla priamo z pevného povrchu alebo studenej platne a jeho odvádzanie do okolitého vzduchu pomocou vzduchom chladeného chladiča a ventilátora.

Kedy by som mal zvoliť priame chladenie vzduchom pred chladením kvapalinou vzduch?

Zostavy s priamym prúdením vzduchu sú ideálne, keď je možné zdroj tepla namontovať priamo na chladiacu platňu alebo keď je inštalácia kvapalinových slučiek, čerpadiel a hadičiek nepraktická z dôvodu priestoru, hmotnosti alebo obmedzení údržby.

Dokáže táto zostava zabezpečiť chladenie aj kúrenie?

áno. Obrátením polarity privádzaného jednosmerného prúdu obráti termoelektrický modul smer tepelného toku, čím umožňuje plynulé prepínanie medzi aktívnym ohrevom a chladením.

Aké parametre sú potrebné na vyhodnotenie návrhu zostavy na mieru?

Na určenie optimálnej konfigurácie poskytnite cieľovú tepelnú záťaž (Qc), požadovaný teplotný rozdiel (ΔT), maximálnu okolitú teplotu, dostupný inštalačný priestor/obmedzenia CAD a preferované jednosmerné napätie.
