Zostavy termoelektrických chladičov kvapalina-vzduch

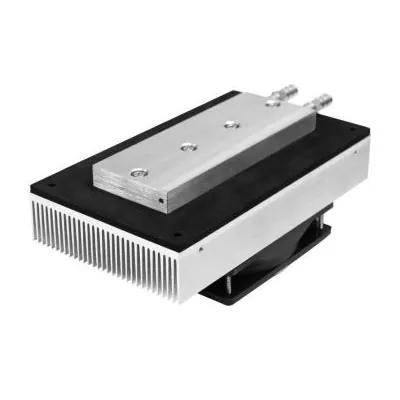

X-Meritan vyvíja a vyrába termoelektrické chladiace komponenty. Tieto komponenty možno konfigurovať na základe prietoku kvapaliny, tepelného zaťaženia, cieľovej teploty, dostupného inštalačného priestoru a požiadaviek na odvod tepla na strane vzduchu. Vyrábame zostavy termoelektrických chladičov typu kvapalina-vzduch, integrované riešenie tepelného manažmentu, ktoré využíva termoelektrické moduly na prenos tepla z okruhu kvapaliny do okolitého vzduchu. Tento systém integruje kvapalinovú chladiacu dosku, termoelektrický chladič, chladič a ventilátor do jedného komponentu, čím poskytuje aktívnu reguláciu teploty pre kvapalinou chladené zariadenia bez potreby kompresora alebo chladiva.

Kľúčové vlastnosti

●Prenos tepla kvapalina-vzduch: Prenáša teplo z okruhu kvapaliny do okolitého vzduchu prostredníctvom termoelektrického chladiaceho modulu a vzduchom chladeného chladiča.

Aktívna regulácia teploty: Poskytuje aktívne chladenie a ohrev pre aplikácie vyžadujúce kontrolovanú teplotu kvapaliny.

Integrovaný dizajn: Kombinuje modul TEC, chladiacu dosku, chladič, ventilátor a súvisiace komponenty do kompaktnej tepelnej zostavy.

Bez chladiva: Používa polovodičové termoelektrické chladenie bez kompresora alebo chladiaceho okruhu.

Kompaktné a nízke vibrácie: Žiadny mechanický kompresor v TEC, vďaka čomu je zostava vhodná pre citlivé zariadenia a priestorovo obmedzené systémy.

Prispôsobiteľná konfigurácia: Chladiaci výkon, rozmery, kvapalinové rozhrania, elektrické charakteristiky a komponenty na strane vzduchu je možné prispôsobiť podľa požiadaviek aplikácie.

Ako funguje zostava TEC typu kvapalina-vzduch?

Termoelektrické chladiace zostavy typu kvapalina-vzduch využívajú Peltierov efekt na presun tepla zo strany kvapaliny na stranu vzduchu.

Základná tepelná cesta je:

●kvapalina → Studená platňa → Modul TEC → Chladič → Ventilátor → Okolitý vzduch

Keď sa na modul TEC aplikuje jednosmerné napájanie, teplo sa absorbuje z tekutej studenej platne a prenáša sa do chladiča horúcej strany. Ventilátor potom tlačí vzduch cez chladič, aby odvádzal teplo do okolitého prostredia.

Chladiaci výkon závisí od modulu TEC, prietoku kvapaliny, tepelného rozhrania, odvodu tepla horúcou stranou, okolitej teploty a elektrických prevádzkových podmienok.

Aplikácie

Laserové a optické zariadenia

Používa sa na stabilizáciu teploty laserových systémov, optických komponentov a iných kvapalinou chladených optoelektronických zariadení.

Laboratórne vybavenie

Zostavy termoelektrických chladičov kvapalina-vzduch sú vhodné pre analytické prístroje, laboratórne systémy na reguláciu teploty a testovacie zariadenia vyžadujúce stabilné teploty kvapaliny.

Lekárske a diagnostické vybavenie

Môže byť integrovaný do lekárskeho a diagnostického zariadenia, kde sa vyžaduje kompaktná kontrola teploty kvapaliny.

Priemyselná elektronika

Vhodné na chladenie kvapalinových slučiek v elektronických zariadeniach, riadiacich systémoch, senzoroch a iných priemyselných zariadeniach citlivých na teplo.

Batériové a energetické systémy

Môže sa použiť na lokalizovaný tepelný manažment komponentov súvisiacich s batériou a iných systémov vyžadujúcich chladenie kvapalinou.

Presná tepelná kontrola

Vhodné pre aplikácie vyžadujúce kontrolované teploty kvapaliny bez kompresorového chladenia.

Možnosti prispôsobenia

X-Meritan môže vyvinúť zostavy termoelektrických chladičov typu kvapalina-vzduch podľa tepelných a mechanických požiadaviek špecifických pre danú aplikáciu.

Prispôsobenie môže zahŕňať:

● Veľkosť a konfigurácia modulu TEC

● Kapacita chladenia

● Rozmery tekutej studenej platne

● Konfigurácia vstupu a výstupu kvapaliny

● Požiadavky na hadičky alebo armatúry

● Rýchlosť prietoku kvapaliny

● Rozmery chladiča

● Veľkosť ventilátora a prietok vzduchu

● Prevádzkové napätie a prúd

● Teplotné senzory

● Montážna konštrukcia

● Elektrické pripojenia

● Celkové rozmery zostavy

Zákazníci môžu poskytnúť tepelné požiadavky, technické výkresy, existujúce vzorky alebo špecifikácie zariadení na vyhodnotenie.

Prečo si vybrať X-Meritan?

Integrované riešenia TEC: Moduly TEC, chladiace dosky, chladiče a ventilátory môžu byť navrhnuté ako jedna tepelná zostava.

Odbornosť na termoelektrické materiály: Vlastný vývoj termoelektrických materiálov podporuje konfigurácie TEC špecifické pre aplikáciu.

Vlastný tepelný dizajn: Chladiaci výkon, prietok kvapaliny, rozmery a elektrické parametre môžu byť prispôsobené skutočnému systému.

Od prototypu po výrobu: Podpora od tepelného návrhu a vývoja prototypu až po testovanie a sériovú výrobu.

Inžinierstvo zamerané na aplikáciu: Návrh zohľadňuje úplnú tepelnú dráhu skôr ako výber modulu TEC samostatne.

Často kladené otázky

Čo je kvapalinou chladená zostava termoelektrického chladiča?

Ide o integrovanú chladiacu zostavu, ktorá využíva termoelektrický modul na prenos tepla z kvapalného okruhu do okolitého vzduchu. Skladá sa z kvapalinovej studenej dosky, modulu termoelektrického chladiča (TEC), vzduchom chladeného chladiča a ventilátora.

Aký je rozdiel medzi kvapalinou chladeným a vzduchom chladeným chladením TEC?

Kvapalinou chladená zostava TEC chladí kvapalinu cez studenú platňu a odvádza teplo do okolitého vzduchu cez radiátor. Táto konfigurácia je veľmi užitočná, keď je zdroj tepla pripojený k okruhu kvapaliny alebo keď chladenie kvapalinou poskytuje lepší tepelný kontakt s cieľovým zariadením.

Môže táto zostava poskytovať súčasne chladiace aj vykurovacie funkcie?

áno. Obrátením polarity modulu TEC je možné obrátiť smer prenosu tepla, čo umožňuje rovnakej zostave poskytovať buď aktívne vykurovanie alebo chladenie, keď konštrukcia systému podporuje obojsmernú reguláciu teploty.

Aké informácie sú potrebné pre vlastný dizajn?

Najužitočnejšie informácie zahŕňajú tepelné zaťaženie, typ kvapaliny, prietok kvapaliny, vstupnú teplotu, cieľovú teplotu, teplotu okolia, dostupný inštalačný priestor, napájanie a požiadavky na pripojenie. Technické výkresy alebo vzorky nám môžu tiež pomôcť vyhodnotiť mechanickú štruktúru.

Dokáže X-Meritan prispôsobiť kvapalinové spoje a radiátory?

áno. Prípojky na prívod/výstup kvapaliny, rozmery studenej dosky, konfigurácia chladiča, výber ventilátora, montážna konštrukcia a celkové montážne rozmery môžu byť prispôsobené tak, aby vyhovovali aplikácii.
