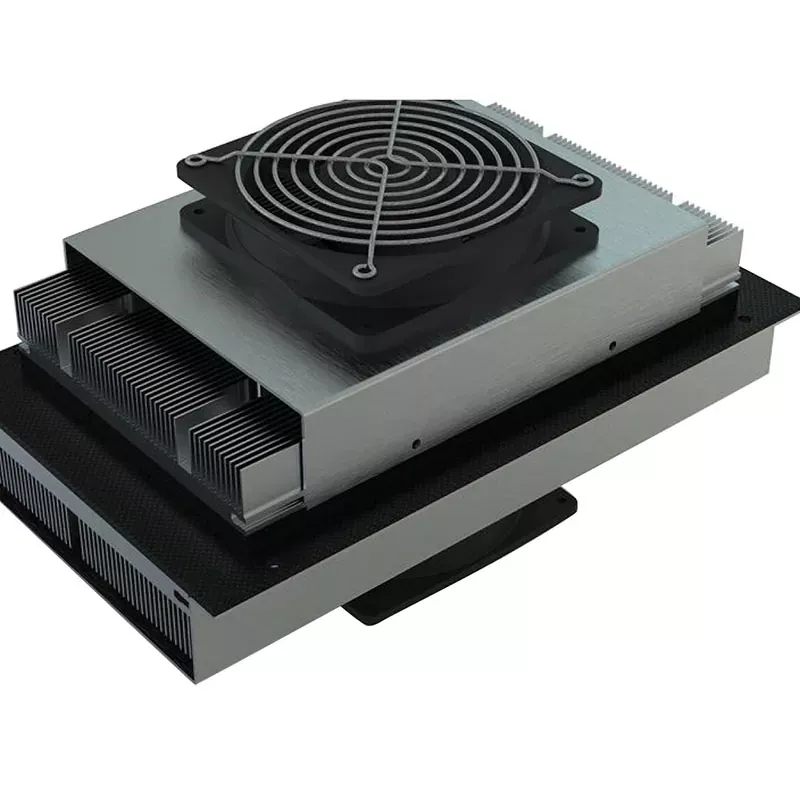

Termoelektrické chladičové zostavy vzduch-vzduch

Zostavy termoelektrického chladiča vzduch-vzduch X-meritan poskytujú kompaktné, vysoko integrované riešenie správy teploty v pevnej fáze. Odstránením konvenčných kompresorov, potrubí chladiva a zložitých slučiek cirkulácie kvapaliny tieto zostavy využívajú priame výmenníky tepla na strane vzduchu a vysoko spoľahlivé polovodičové termoelektrické moduly na uľahčenie efektívnej výmeny tepla, čím sa výrazne zjednodušuje architektúra zariadenia a zároveň sa predchádza rizikám úniku.

Využitím možností vertikálnej integrácie X-meritanu – od vývoja surových termoelektrických materiálov a vývoja základných komponentov až po tepelný dizajn na úrovni systému – každá zostava prechádza 100% overením modulu, testovaním AC odolnosti a prísnym teplotným cyklickým záťažovým testovaním, aby sa zabezpečila dlhodobá stabilita a vysoká spoľahlivosť.

Vlastnosti produktu

Polovodičové chladenie bez kompresora

Termoelektrické chladiace zostavy vzduch-vzduch používajú polovodičové termoelektrické moduly na vytvorenie teplotného rozdielu prostredníctvom jednosmerného napájania. Chladiaci systém nevyžaduje kompresor ani konvenčný chladiaci okruh.

Kompaktná montážna štruktúra

Chladiace komponenty sú integrované do kompaktnej zostavy a nespoliehajú sa na samostatnú chladiacu jednotku. Táto štruktúra pomáha zmenšiť potrebný inštalačný priestor vo vnútri alebo okolo elektronických zariadení, nástrojov a uzavretých systémov.

Nízke mechanické rušenie

Bez kompresora alebo iného veľkého mechanického chladiaceho mechanizmu generuje zostava počas prevádzky minimálne mechanické vibrácie.

Chladenie a kúrenie v jednej zostave

Termoelektrický modul môže prepínať medzi chladením a ohrevom obrátením smeru jednosmerného prúdu. Jedna zostava tepelného manažmentu môže preto podporovať reguláciu teploty v rôznych prevádzkových podmienkach bez pridania samostatného vykurovacieho telesa na základné obojsmerné ovládanie teploty.

Presná regulácia teploty

Termoelektrický efekt priamo reaguje na zmeny elektrického príkonu, čo umožňuje reguláciu tepelného výkonu pomocou riadiaceho systému. Konfigurácie s teplotnou spätnou väzbou možno použiť tam, kde zariadenie vyžaduje kontrolované a opakovateľné teplotné podmienky.

Žiadny kvapalinový chladiaci okruh

Termoelektrické chladičové zostavy vzduch-vzduch prenášajú teplo cez výmenníky tepla na strane vzduchu a nevyžadujú slučku cirkulácie kvapaliny. To odstraňuje potrebu chladiaceho potrubia, čerpadiel, nádrží a pridružených pripojení kvapalinovej slučky z architektúry chladenia.

Široká schopnosť prevádzkovej teploty

Zostavy je možné nakonfigurovať pre zariadenia pracujúce v širokom rozsahu teplôt od -40 °C do +85 °C. Výber komponentov a konfigurácia zostavy môžu byť prispôsobené očakávanému prostrediu a prevádzkovým podmienkam zariadenia.

Konfigurovateľné pre rôzne dizajny zariadení

X-Meritan dokáže zostavu nakonfigurovať podľa požadovanej chladiacej kapacity, napätia, prúdu, rozmerov, prietoku vzduchu, presnosti regulácie teploty a požiadaviek na montáž. To umožňuje, aby jednotka tepelného manažmentu bola prispôsobená mechanickým a elektrickým obmedzeniam cieľového zariadenia.

Parametre produktu

TEC vzduch-vzduch vs. chladenie na báze kvapaliny

Pre aplikácie, ktoré nevyžadujú slučku chladenia kvapalinou, môže konfigurácia TEC na strane vzduchu zjednodušiť integráciu systému.

Vhodná architektúra závisí od chladiacej kapacity, tepelného toku, okolitých podmienok, dostupného priestoru, prúdenia vzduchu a konštrukcie zariadenia.

Typické aplikácie zariadení

Elektronické skrine a telekomunikačné vybavenie

Termoelektrické chladičové zostavy vzduch-vzduch dokážu odstrániť teplo nahromadené vo vonkajších skriniach, komunikačných zariadeniach a elektronických skriniach. Cirkulácia vzduchu na studenej strane distribuuje chladenie cez kryt, zatiaľ čo horúca strana odvádza nazhromaždené teplo do okolitého prostredia.

Laboratórne a výskumné prístroje

Pre laboratórne zariadenia vyžadujúce stabilné teploty a nízke mechanické rušenie termoelektrické chladenie v tuhom stave zabraňuje vibráciám kompresora a cirkulácii chladiva. Zostava môže byť konfigurovaná podľa tepelných požiadaviek analytických a výskumných prístrojov.

Lekárske a diagnostické vybavenie

Komponenty citlivé na teplotu v diagnostických a lekárskych prístrojoch môžu vyžadovať kontrolované tepelné podmienky. Konfigurácie TEC vzduch-vzduch môžu poskytovať lokálne chladenie alebo vykurovanie bez zavedenia kvapalinového okruhu do zariadenia.

Polovodičové a optické zariadenia

Polovodičové zariadenia na spracovanie, testovanie, laserové a optické zariadenia môžu obsahovať komponenty, ktorých výkon sa mení s teplotou. Tepelný manažment na strane vzduchu na báze TEC možno použiť tam, kde sa vyžaduje riadený odvod tepla a teplotná stabilita.

Špecializované priemyselné zariadenia

Priemyselné riadiace systémy, inšpekčné zariadenia a ďalšie stroje pracujúce v premenlivých podmienkach prostredia môžu použiť zostavu na riadenie vnútornej akumulácie tepla pri udržiavaní definovanej prevádzkovej teploty.

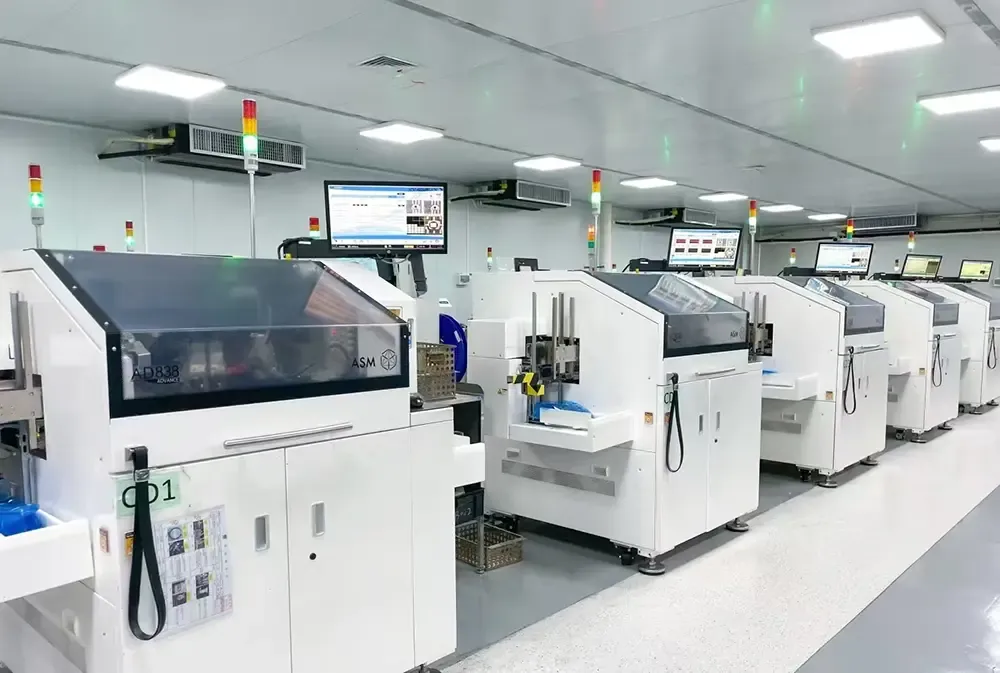

Výrobný a testovací proces

100% overenie modulu

Každý modul termoelektrických chladičov vzduch-vzduch je pred montážou testovaný na elektrický odpor, tepelnú vodivosť a Seebeckov koeficient. Testovanie identifikuje elektrické alebo tepelné odchýlky predtým, ako modul vstúpi do hotového chladiaceho systému.

Validácia materiálu

Termoelektrické polovodičové materiály sa hodnotia z hľadiska konzistentných elektrických a tepelných vlastností. Merania podľa hodnoty sa používajú ako súčasť overovania vlastností materiálu a modulu.

Integrita spájkovacieho spoja

Testovanie AC odporu sa vykonáva na overenie vnútorných elektrických spojení termoelektrického modulu. Test je určený na identifikáciu abnormálneho odporu spojeného s defektmi spájkovaného spoja.

Kontrola integrity modulu

Chybné alebo neaktívne termoelektrické moduly sú pred integráciou tienené. Zlyhaný modul môže vytvoriť neúčinnú tepelnú cestu a znížiť teplotný rozdiel dostupný v zostave.

Záverečné testovanie zostavy

Dokončené zostavy prechádzajú výkonnostným a záťažovým testovaním, vrátane teplotného cyklovania v rámci špecifikovaných prevádzkových rozsahov. Testovaním sa hodnotí mechanická a tepelná integrita hotovej zostavy pri opakovaných zmenách teploty.

Prečo si vybrať X-Meritan

X-Meritan pracuje s termoelektrickými materiálmi, vývojom základných komponentov, návrhom tepelného manažmentu a výberom na úrovni systému. Táto vertikálna schopnosť umožňuje vyhodnotiť chladiacu zostavu od úrovne materiálu TEC a modulu až po tepelnú architektúru na strane vzduchu.

Spoločnosť poskytuje aplikácie v oblasti optických komunikácií, priemyselných a lekárskych zariadení, automobilovej elektroniky, spotrebnej elektroniky a výskumných inštitúcií. Jeho technický rozsah zahŕňa vývoj termoelektrických materiálov, prispôsobenie komponentov, návrh riešenia odvodu tepla a podporu výberu.

FAQ

Čo je zostava termoelektrického chladiča vzduch-vzduch?

Ide o polovodičovú zostavu tepelného manažmentu, ktorá využíva termoelektrický modul na prenos tepla z jedného prúdu vzduchu do druhého. Tepelné výmenníky a ventilátory zabezpečujú požadovanú cirkuláciu vzduchu na studenej a horúcej strane.

Môžu zostavy termoelektrického chladiča vzduch-vzduch poskytovať chladenie aj kúrenie?

áno. Obrátením smeru jednosmerného prúdu cez termoelektrický modul sa obráti smer prenosu tepla, čo umožňuje zostave buď chladiť, alebo ohrievať.

Ako zvolím požadovaný chladiaci výkon?

Začnite s nepretržitým a špičkovým tepelným zaťažením zariadenia, potom zvážte okolitú teplotu, cieľovú teplotu, prietok vzduchu a dostupnú kapacitu odvodu tepla z horúcej strany. Tieto podmienky by sa mali pri výbere zostavy posudzovať spoločne.

Môžu byť rozmery prispôsobené?

áno. Rozmery, konfigurácia prúdenia vzduchu, montážna konštrukcia, elektrické požiadavky a ďalšie montážne charakteristiky môžu byť vyvinuté podľa konštrukcie zariadenia.

Aké informácie sú potrebné pre cenovú ponuku montáže TEC?

Poskytnite požadovanú chladiacu kapacitu, okolitú teplotu, cieľovú teplotu, dostupný inštalačný priestor, napájanie jednosmerným prúdom, podmienky prúdenia vzduchu, prevádzkové prostredie a požiadavky na reguláciu teploty. Tieto parametre umožňujú vyhodnotiť konfiguráciu zostavy oproti skutočnej aplikácii.

Je zostava vzduch-vzduch TEC vhodná pre vysoké tepelné zaťaženie?

Vhodnosť závisí od aktuálneho tepelného zaťaženia, okolitej teploty, požadovaného teplotného rozdielu, prietoku vzduchu a dostupného odvodu tepla. Aplikácie, ktoré presahujú praktickú kapacitu konfigurácie TEC na strane vzduchu, by sa mali hodnotiť v porovnaní s alternatívnymi architektúrami tepelného manažmentu.
