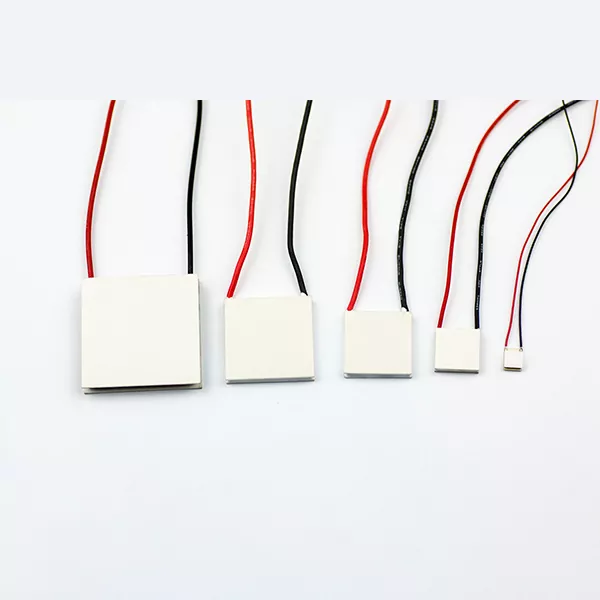

Všeobecné chladiče TE so sériovým alebo paralelným pripojením pre špeciálne aplikácie

Pre aplikácie v komunikáciách z optických vlákien, zdravotníckych zariadeniach, automobilovej elektronike, laboratórnych prístrojoch a iných presných systémoch môže výber konfigurácie TEC priamo ovplyvniť chladiaci výkon a celkovú účinnosť systému. X-Meritan podporuje sériové, paralelné a zmiešané sériovo-paralelné konfigurácie, ako aj prispôsobené riešenia vyvinuté na základe zákazníckych výkresov, vzoriek a aplikačných podmienok.

Flexibilná konfigurácia pre komplexné riadenie teploty

Termoelektrický chladiaci systém nemá vždy jednomodulové riešenie. Keď sa požadovaná chladiaca kapacita zvýši alebo dostupný zdroj energie a inštalačný priestor budú náročnejšie, môže byť potrebné, aby niekoľko chladičov TE spolupracovalo.

Spôsob, akým sú tieto chladiče usporiadané, sa stáva dôležitou súčasťou návrhu systému.

X-Meritan General TE Coolers so sériovým alebo paralelným pripojením pre špeciálne aplikácie je možné konfigurovať sériovo alebo paralelne, čo umožňuje inžinierom vybrať si vhodné usporiadanie podľa požadovaného výkonu prenosu tepla, prietokových podmienok, poklesu tlaku a kapacity systému. Pre aplikácie s komplikovanejšími požiadavkami možno zvážiť aj zmiešanú konfiguráciu.

Namiesto toho, aby sa s modulom TEC zaobchádzalo ako s izolovaným komponentom, X-Meritan sa zameriava na to, ako chladič funguje v rámci kompletného systému riadenia teploty.

Séria alebo paralelná: Ktorá konfigurácia je vhodnejšia?

Rozdiel medzi sériovou a paralelnou konfiguráciou súvisí najmä s tým, ako chladiaci systém zvláda prietok a rozdeľuje tepelné zaťaženie.

Konfigurácia série

Pri sériovom usporiadaní prechádza chladiace médium cez TE chladiče jeden po druhom. To vytvára relatívne koncentrovanú dráhu prúdenia a môže poskytnúť vyššiu rýchlosť prúdenia cez chladiace kanály.

Táto konfigurácia môže byť užitočná, keď má aplikácia riadený prietok a vyžaduje efektívny prenos tepla v rámci kompaktného systému. Nepretržitá dráha toku tiež robí distribúciu toku relatívne priamočiarou.

Kompromisom je pokles tlaku. Čím viac chladičov je zapojených za sebou, zvyšuje sa celkový prietokový odpor. Pre systémy vyžadujúce vysoký prietok to môže viesť k vyšším požiadavkám na čerpanie a vyššej spotrebe energie.

Paralelná konfigurácia

V paralelnom usporiadaní je tok rozdelený medzi viacero chladičov TE namiesto toho, aby postupne prechádzal každým chladičom.

To znižuje prietokovú dráhu každej vetvy a môže pomôcť znížiť celkový pokles tlaku. Vďaka tomu je paralelná konfigurácia obzvlášť užitočná, keď systém vyžaduje väčší prietok alebo keď je dôležitým faktorom zníženie čerpacej energie.

Hlavnou výzvou je distribúcia toku. Ak vetvy nie sú správne navrhnuté, rôzne chladiče môžu dostávať rôzne prietoky, čo môže ovplyvniť konzistentnosť tepelného výkonu.

Z tohto dôvodu by výber medzi sériovým a paralelným zapojením nemal byť založený len na chladiacej kapacite. Je potrebné zvážiť aj hydraulické podmienky a návrh celého systému.

Porovnanie sérií a paralelných chladičov TE

Aplikácie

V komunikačných zariadeniach s optickými vláknami možno naše všeobecné chladiče TE so sériovým alebo paralelným pripojením pre špeciálne aplikácie použiť tam, kde je dôležitá teplotná stabilita pre optické komponenty a zariadenia súvisiace s laserom. V týchto systémoch sú kompaktné rozmery a presná tepelná regulácia často dôležitejšie ako konvenčný chladiaci výkon.

Pre lekárske a priemyselné zariadenia môže chladenie TEC poskytnúť lokalizovanú reguláciu teploty pre komponenty citlivé na teplotu a presné prístroje. Možnosť prispôsobenia konfigurácie je užitočná najmä vtedy, keď je dostupný inštalačný priestor obmedzený.

Rovnaký princíp platí pre automobilovú elektroniku a zariadenia súvisiace s LiDAR, kde elektronické a optické komponenty môžu vyžadovať stabilné prevádzkové teploty v rámci kompaktného systému. Pre laboratórne a výskumné zariadenia ponúka technológia TEC ďalší praktický prístup k riadenému a lokalizovanému riadeniu teploty.

Prispôsobené sériovo-paralelné riešenia TEC

Niektoré systémy tepelného manažmentu nie je možné správne riešiť pomocou štandardného modulu TEC.

X-Meritan môže vyhodnotiť požadovanú konfiguráciu chladiča TE na základe zákazníckych výkresov, vzoriek alebo špecifikácií aplikácie. V závislosti od projektu môže riešenie využívať sériové usporiadanie, paralelné usporiadanie alebo kombináciu oboch.

Počas vývojovej fázy možno faktory ako chladiaci výkon, prevádzkové podmienky, rozmery modulu, požiadavky na prietok a inštalačné obmedzenia posudzovať spoločne. Po potvrdení konfigurácie je možné vyrobiť vzorky na vyhodnotenie zákazníkom pred prechodom na sériovú výrobu.

Tento prístup je vhodný najmä pre OEM projekty a výrobcov zariadení, ktorí vyvíjajú špecializované systémy tepelného manažmentu.

Často kladené otázky

Aký je rozdiel medzi sériovou a paralelnou konfiguráciou chladiča TE?

Sériová konfigurácia posiela chladiace médium cez viacero TE chladičov postupne, zatiaľ čo paralelná konfigurácia rozdeľuje tok medzi rôzne chladiče. Sériové usporiadanie môže poskytnúť koncentrovanejšiu dráhu toku, ale môže spôsobiť vyšší pokles tlaku. Paralelné usporiadanie vo všeobecnosti znižuje odpor prietoku, ale vyžaduje správne vyváženie prietoku.

Kedy by som mal použiť zmiešanú sériovo-paralelnú konfiguráciu?

Zmiešanú konfiguráciu možno zvážiť, keď systém potrebuje vyvážiť výkon prenosu tepla, prietok a pokles tlaku. Kombináciou paralelných a sériových sekcií je možné celkový chladiaci systém presnejšie prispôsobiť zložitým prevádzkovým podmienkam.

Môže X-Meritan prispôsobiť chladiče TE podľa výkresov alebo vzoriek?

áno. X-Meritan môže vyvinúť konfigurácie chladičov TE na základe zákazníckych výkresov, vzoriek a požiadaviek aplikácie, vrátane projektov vyžadujúcich špecifické rozmery alebo sériovo-paralelné usporiadanie.

Aké informácie sú potrebné na výber konfigurácie TEC?

Požiadavky na chladenie, prevádzková teplota, požadovaný teplotný rozdiel, napätie, prúd, prietokové podmienky, inštalačný priestor a podmienky rozptylu tepla sú užitočnými východiskovými bodmi. Podrobnejšie informácie o aplikácii umožňujú X-Meritanu presnejšie vyhodnotiť konfiguráciu.

Sú tieto chladiče TE vhodné pre optické komunikačné zariadenia?

áno. Termoelektrické chladenie je vhodné pre aplikácie vyžadujúce lokalizovanú a stabilnú reguláciu teploty optických a elektronických komponentov. Riešenia X-Meritan je možné prispôsobiť špecifickým priestorovým a tepelným požiadavkám.
