Vysokokapacitné TE chladiče pre priemysel

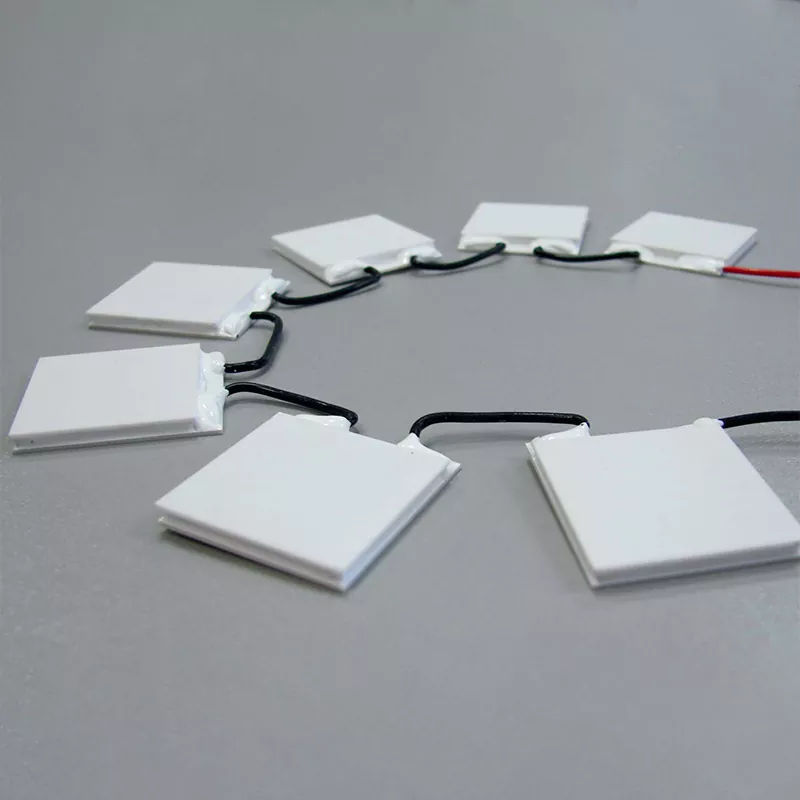

X-Meritan dodáva termoelektrické chladiče (TEC) určené na nepretržité čerpanie tepla v priemyselných zariadeniach. Tieto moduly pracujú na Peltierovom efekte a neobsahujú žiadne kompresory, chladivá ani pohyblivé časti. Používajú sa tam, kde je obmedzený prístup k údržbe, kde sú neprijateľné vibrácie alebo je potrebná presná kontrola teploty.

Vysokokapacitná séria sa zameriava na systémy so značným tepelným zaťažením. Typické príklady zahŕňajú polia laserových diód, polovodičové procesné zariadenia a analytické prístroje, ktoré generujú konštantný tepelný výstup.

Vo vlastnom závode vyrábame vysokokapacitné chladiče TE pre priemyselné aplikácie. To zahŕňa termoelektrickú prípravu materiálu, spracovanie ingotov, krájanie peliet, montáž modulov a záverečné testovanie. Kontrola nad týmito krokmi nám umožňuje upraviť zloženie materiálu, geometriu peliet a výber spájky tak, aby zodpovedali špecifickým prevádzkovým podmienkam.

Technické špecifikácie

Štandardné moduly pokrývajú celý rad chladiacich kapacít. V tabuľke nižšie sú uvedené bežné parametre. Vlastné konfigurácie sú k dispozícii pre rôzne napätia, rozmery a požiadavky na teplotu horúcej strany.

Špecifikácie sú overované na základe šarží pomocou tepelnej testovacej stanice. Ku každej zásielke je možné na požiadanie dodať protokol o skúške.

Dôležitá poznámka k Qmax: Qmax sa meria s nulovým teplotným rozdielom medzi horúcou a studenou stranou. V reálnej prevádzke je studená strana vždy chladnejšia ako horúca strana, takže skutočný výkon tepelného čerpania je nižší. Napríklad modul s menovitým výkonom 200 W Qmax môže odobrať iba 80 W, keď je ΔT 30 K. Výber musí byť založený na skutočnom prevádzkovom bode, nie na samotnom čísle Qmax.

Štruktúra a princíp fungovania

Vysokokapacitné chladiče TE pre priemyselné aplikácie sú polovodičové tepelné čerpadlo. Jednosmerný prúd prenáša teplo zo studenej strany na horúcu. Horúca strana musí byť pripojená k chladiču alebo studenej doske, aby sa odvádzalo čerpané teplo plus elektrický príkon. Ak nie je horúca strana efektívne chladená, teplo prúdi späť na studenú stranu a čistý chladiaci výkon klesá.

1. Keramické substráty

Vonkajšie dosky sú vyrobené z oxidu hlinitého alebo nitridu hliníka. Poskytujú elektrickú izoláciu a zároveň vedú teplo. Rovinnosť povrchu je riadená, aby sa zabezpečil dobrý tepelný kontakt so zdrojom tepla a chladičom. Medzi keramickým povrchom a montážnym povrchom sa odporúča použiť materiál tepelného rozhrania (TIM).

2. Polovodičové pelety a elektródy

Pelety teluridu bizmutu typu N a typu P sú zapojené do série pomocou medených elektród. Počet a veľkosť peliet určuje napätie, prúd a chladiaci výkon modulu. Používame viacvrstvové pokovovanie na medených stopách, aby sa zabránilo oxidácii počas dlhodobej prevádzky.

3. Odmietnutie tepla na horúcej strane

Teplota horúcej strany je najdôležitejším faktorom ovplyvňujúcim výkon TEC. Každé zvýšenie teploty horúcej strany o 10 °C zvyčajne znižuje chladiacu kapacitu o 5–10 % a znižuje maximálny dosiahnuteľný ΔT. Pre vysokokapacitné moduly sa odporúča chladenie núteným vzduchom, kvapalinové chladenie alebo zostavy tepelných trubíc. Pasívne chladiče sú zriedka dostatočné na celkový odvod tepla nad 100 W.

4. Obvodové tesnenie

Vnútorné pole polovodičov obklopuje epoxidové tesnenie odolné voči vlhkosti. Toto tesnenie neposkytuje hermetické utesnenie, ale chráni pelety a elektródy pred kondenzáciou a vzduchom prenášanými nečistotami v bežných priemyselných prostrediach. V prípade vysokej vlhkosti, umývania alebo vonkajších podmienok je potrebné dodatočné zapuzdrenie.

Výroba a kontrola kvality

X-Meritan vyrába moduly TEC interne. Výrobná postupnosť je:

Termoelektrická príprava materiálu na ingoty

Extrúzia a rezanie polovodičových peliet

Automatizované umiestňovanie peliet a spájkovanie

Pokovovanie keramického substrátu

Konečná montáž a elektrické testovanie

Každá výrobná dávka je testovaná na vnútorný odpor, chladiaci výkon a vizuálne chyby. Skúšobné záznamy sa uchovávajú kvôli vysledovateľnosti. 建议插入工厂实拍照片或产线流程图片

Testovacie metódy

Aktuálne testovacie normy a akceptačné kritériá sú dohodnuté so zákazníkom pred sériovou výrobou. Kontaktujte nás, aby sme prediskutovali vaše špecifické požiadavky.

Certifikácie a zhoda

Nasledujúce certifikácie a vyhlásenia o zhode sa v súčasnosti aktualizujú.

● ISO 9001:2015 – Systém manažérstva kvality

● ISO 14001 – Systém environmentálneho manažérstva

● Súlad so smernicou RoHS

● Súlad s REACH

● označenie CE (ak je k dispozícii)

● Certifikácia UL (ak je k dispozícii)

Na požiadanie poskytneme kópie platných certifikátov. Pre potvrdenie aktuálneho stavu nás prosím kontaktujte.

Možnosti prispôsobenia

Štandardné moduly pokrývajú mnohé úlohy priemyselného chladenia. Pre veľkoobjemové alebo špecializované projekty ponúkame zákazkové inžinierstvo v nasledujúcich oblastiach:

● Vlastná pôdorys a výška

● Spájka a substráty s vyššou teplotou pre Th > 150°C

● Viacstupňové moduly TEC pre väčšie teplotné rozdiely

● Vopred namontované chladiče alebo chladiace platne

● Integrované teplotné senzory (NTC alebo RTD)

● Špeciálne konfigurácie vodičov alebo konektory

Typický vlastný projekt sa riadi týmto procesom:

1. Zákazník poskytuje tepelnú záťaž, teplotu studenej strany, okolité podmienky a priestorové obmedzenia.

2. Naši inžinieri simulujú požadovaný modul a poskytujú odporúčanú konfiguráciu.

3. Vyrábame vzorky na overenie zákazníkom.

4. Po schválení pristúpime k sériovej výrobe.

Prečo si inžinieri vyberajú moduly X-Meritan TEC

Namiesto uvádzania všeobecných výhod sú tu konkrétne možnosti, ktoré odlišujú naše moduly:

Vlastné termoelektrické spracovanie materiálu

Riadime proces od surového ingotu až po hotové zariadenie. To zahŕňa zloženie materiálu, veľkosť peliet a úrovne dopingu. Väčšina dodávateľov TEC nakupuje vopred vyrobené pelety alebo doštičky a iba zostavuje moduly. Pretože manipulujeme so samotným materiálom, môžeme upraviť hodnotu ZT a optimalizovať pre konkrétne teplotné rozsahy.

Testovanie výkonu na úrovni dávky

Každá výrobná šarža je testovaná na Qmax, ΔTmax a vnútorný odpor. Testovacie správy sú k dispozícii zákazníkom. To vám umožní overiť, či moduly spĺňajú vaše špecifikácie pred ich integráciou do vášho systému.

Zákazkové inžinierstvo bez minimálnych pokút za objednávku

Mnoho dodávateľov vyžaduje veľké minimálne objednávky na vlastné rozmery alebo parametre. Udržujeme flexibilné plánovanie výroby, takže zákazkové projekty s miernym objemom sú realizovateľné. Kontaktujte nás so svojou požiadavkou aj v prípade, že predpokladané ročné množstvo je len niekoľko stoviek kusov.

Priama komunikácia s výrobným tímom

Keď kontaktujete X-Meritan, hovoríte s inžiniermi, ktorí majú prístup k výrobným údajom a výsledkom testov. Tým sa redukuje pohyb tam a späť typický pre obchodné spoločnosti a skracuje sa cyklus vyhodnocovania vzoriek.

Typické aplikácie

Moduly TEC s vysokou chladiacou kapacitou sa používajú v prostrediach, kde aktívne chladenie kvapalinou nie je praktické alebo kde sa vyžaduje presná regulácia teploty.

Priemyselná elektronika a telekomunikácie

Chladenie pre laserové diódy a fotodetektory v systémoch s optickými vláknami

Tepelný manažment pre vonkajšie telekomunikačné skrine

Stabilizácia teploty pre výkonové zosilňovače a RF moduly

Polovodičové a laserové zariadenia

Chladenie plátkových skľučovadiel a procesných komôr

Tepelné ovládanie pre laserové označovacie a rezacie hlavy

Stabilizácia teploty pre optické lavice

Lekárske a analytické nástroje

PCR termocyklery a chladenie bloku vzoriek

Regulácia teploty pre skladovacie priestory na činidlá

Chladenie obrazových snímačov CCD a CMOS

Doprava a špeciálne vybavenie

Chladenie pre LiDAR senzory v autonómnych vozidlách

Systémy ventilácie sedadiel

Prenosné chladiace nádoby

Sprievodca výberom TEC

Ak chcete špecifikovať vysokokapacitnú TEC, pripravte si nasledujúce informácie predtým, ako nás budete kontaktovať:

Požadované chladiace zaťaženie (vo wattoch) na studenej strane. Toto je teplo generované komponentom, ktorý potrebujete ochladiť.

Cieľová teplota a tolerancia studenej strany. Napríklad 25 °C ± 0,5 °C.

Maximálna teplota horúcej strany, ktorú môžete akceptovať, na základe vášho chladiča a okolitých podmienok.

Rozsah okolitej teploty, v ktorom bude systém fungovať.

Dostupný typ chladiča a tepelný odpor. Nútený vzduch, kvapalinové chladenie alebo tepelné potrubie.

Dostupné jednosmerné napätie a maximálny povolený odber prúdu.

Obmedzenia inštalačného priestoru: dĺžka, šírka, výška a vzor montážnych otvorov.

Požiadavky na tepelné cykly: koľko cyklov za deň, kolísanie teploty a predpokladaná životnosť.

Podmienky prostredia: vlhkosť, prach, vystavenie chemikáliám alebo vonkajšie použitie.

Po zadaní týchto údajov vám môžeme odporučiť konkrétny modul alebo navrhnúť vlastné riešenie. Poskytneme tiež výkonové krivky znázorňujúce chladiaci výkon v závislosti od teplotného rozdielu pre odporúčaný prevádzkový prúd.

Často kladené otázky

Otázka: Ako si vyberiem správnu TEC pre moju aplikáciu?

Odpoveď: Potrebujete poznať tepelnú záťaž, ktorá sa má odstrániť (vo wattoch), maximálnu povolenú teplotu pre chladený objekt, teplotu okolia a dostupný výkon chladiča na horúcej strane. Poskytnite tieto hodnoty našim technikom a my vám odporučíme modul a prevádzkový prúd.

Otázka: Aký je rozdiel medzi Qmax a skutočným chladiacim výkonom?

A: Qmax je maximálna kapacita tepelného čerpania, keď je teplotný rozdiel medzi horúcou a studenou stranou nulový. V reálnej prevádzke je vždy teplotný rozdiel. Skutočná chladiaca kapacita klesá so zvyšujúcim sa ΔT. Naše technické listy obsahujú výkonnostné krivky pre rôzne prevádzkové prúdy.

Otázka: Môže TEC zlyhať, ak je horúca strana príliš horúca?

A: Áno. Maximálna teplota horúcej strany je špecifikovaná pre každý modul. Prekročenie tejto teploty môže znehodnotiť spájkované spoje a znížiť životnosť modulu. Chladič horúcej strany vždy navrhnite tak, aby Th zostal v rámci menovitého limitu za najhorších podmienok okolia.

Otázka: Ako dlho vydržia moduly TEC?

Odpoveď: Moduly TEC nemajú žiadne pohyblivé časti, takže mechanické opotrebenie nie je faktorom. Tepelné cyklovanie však spôsobuje napätie v spájkovaných spojoch a môže nakoniec viesť k zvýšenému vnútornému odporu. Vybrané vysokokapacitné konštrukcie boli vyhodnotené prostredníctvom tepelných cyklických testov. Skutočná životnosť cyklu závisí od teplotného rozsahu, prúdu, rýchlosti nábehu, montážneho namáhania a prevádzkovej vlhkosti. Testovacie údaje môžu byť poskytnuté pre kvalifikované projekty.

Otázka: Poskytujete údaje o testoch alebo správy o spoľahlivosti?

A: Áno. Pre každú výrobnú dávku vieme poskytnúť sumár testovaných parametrov. Pri väčších objednávkach môžeme vykonať dodatočné testovanie spoľahlivosti, ako je tepelné cyklovanie, skladovanie pri vysokej teplote a vystavenie vlhkosti podľa dohodnutých protokolov.

Otázka: Je epoxidové tesnenie vodotesné?

Odpoveď: Nie. Štandardné epoxidové tesnenie je odolné voči vlhkosti, ale nie je hermetické. Pre aplikácie s vysokou vlhkosťou, kondenzáciou alebo priamym kontaktom s vodou je potrebné dodatočné zapuzdrenie alebo vlastný kryt.

Kontakt a technická podpora

Ak chcete požiadať o odporúčanie alebo vzorku, uveďte nasledujúce informácie:

● Tepelná záťaž, ktorá sa má odstrániť (W)

● Požadovaná teplota studenej strany alebo teplotný rozdiel

● Rozsah teplôt okolia

● Dostupné miesto pre TEC a chladič

● Dostupné napájacie napätie

● Očakávané ročné množstvo

Náš inžiniersky tím odpovedá do jedného pracovného dňa. Pred objemovými objednávkami poskytujeme vzorky na vyhodnotenie.
