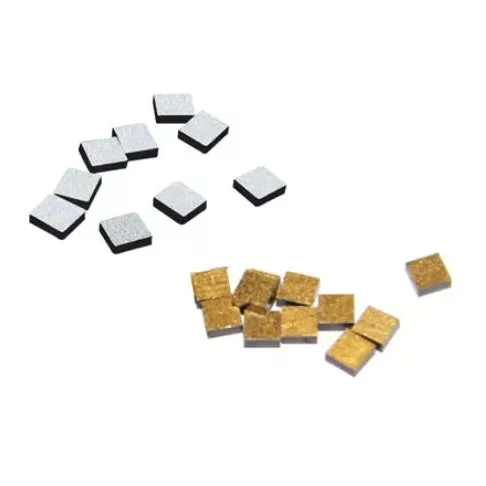

Nízkoteplotné NTC

Nízkoteplotné termistory NTC od spoločnosti X-Meritan sú navrhnuté na snímanie teploty v nízkoteplotných a kryogénnych prostrediach, kde sa vyžaduje definovaná odozva odporu a teploty. Snímací prvok je vyrobený zo spekaného kompozitu oxidov kovov, ktorý poskytuje negatívny teplotný koeficient potrebný na detekciu zmien teploty prostredníctvom zmeny odporu.

Termistor je možné nakonfigurovať pre aplikácie vrátane detekcie hladiny kryogénnej kvapaliny, monitorovania teploty vinutia motora, nových energetických zariadení, priemyselnej automatizácie a špecializovaných laboratórnych alebo lekárskych systémov. Charakteristiky odporu, rozmery snímača, zapuzdrenie, zvodové vodiče a ďalšie špecifikácie je možné prispôsobiť požiadavkám zariadenia.

Princíp negatívneho teplotného koeficientu

NTC je skratka pre Negative Temperature Coefficient. Jeho základnou charakteristikou je, že elektrický odpor sa mení nepriamo úmerne s teplotou.

Nižšia teplota → Vyššia odolnosť

Vyššia teplota → Nižší odpor

Pri zmene okolitej teploty sa zodpovedajúcim spôsobom mení aj odpor snímacieho materiálu spekaného oxidu kovu. Merací obvod určuje teplotu meraním tohto odporu a porovnaním so špecifikovanou odporovo-teplotnou charakteristikou (R/T) termistora.

Elektrické charakteristiky

Elektrické správanie termistora je definované jeho vzťahom medzi odporom a teplotou a toleranciami spojenými so špecifikovanými parametrami.

Skutočné hodnoty by mali byť prevzaté z príslušnej špecifikácie produktu alebo testovacích údajov pre zvolenú konfiguráciu. Pri nízkoteplotných aplikáciách by sa elektrické charakteristiky mali vyhodnocovať v rámci skutočného rozsahu snímania a nie zo samotnej hodnoty odporu 25 °C.

Cryogenic Liquid Level Detection

Termistor môže byť nakonfigurovaný na detekciu hladiny kvapaliny v kryogénnych médiách, ako je kvapalný dusík a kvapalný kyslík.

Princíp detekcie je založený na zmenách tepelných podmienok v okolí snímacieho prvku. Keď sa prvok zmení medzi podmienkami pokrytými kvapalinou a parou, jeho odpor sa zodpovedajúcim spôsobom zmení. Merací alebo riadiaci obvod môže použiť túto zmenu odporu na identifikáciu zodpovedajúceho stavu hladiny kvapaliny.

Pre túto aplikáciu je potrebné spoločne zvážiť polohu snímania, cieľový teplotný rozsah, R/T charakteristiku, zapuzdrenie a spôsob inštalácie. Konfigurácia by sa mala posúdiť aj vzhľadom na skutočné médium a štruktúru zariadenia, najmä pre aplikácie zahŕňajúce kryogénne kvapaliny.

Motor Winding Temperature Monitoring

Termistor môže byť zabudovaný vo vinutí motora na monitorovanie zmien teploty počas prevádzky.

Inštalovaný blízko vinutia poskytuje NTC elektrický signál závislý od teploty, ktorý možno pripojiť k ochrannému alebo riadiacemu obvodu. Zmeny teploty vinutia spôsobujú zodpovedajúce zmeny odporu, čo umožňuje systému identifikovať abnormálne tepelné podmienky a spustiť požadovanú reakciu monitorovania alebo ochrany.

Motorové aplikácie si vyžadujú starostlivé zváženie rozmerov snímača, požiadaviek na izoláciu, konštrukcie vodičov, odporových charakteristík a montážnej polohy. Snímač sa musí zmestiť do dostupného priestoru vinutia pri zachovaní požadovanej elektrickej izolácie a usporiadania pripojenia.

Ďalšie oblasti použitia

Termistor je možné integrovať aj do zariadení, kde je potrebná nízkoteplotná spätná väzba na riadenie procesu, ochranu alebo tepelné riadenie.

Aplikovateľné oblasti zahŕňajú nové energetické zariadenia, priemyselné automatizačné systémy, laboratórne vybavenie, medicínske chladiace systémy a špecializované chladiace moduly. Vhodná konfigurácia závisí od prevádzkovej teploty, elektrického rozhrania, podmienok inštalácie a požadovaných charakteristík snímania.

Výroba a zabezpečenie kvality

X-Meritan má viac ako 10 rokov skúseností v oblasti polovodičového tepelného manažmentu so schopnosťami pokrývajúcimi vývoj materiálov, výrobu komponentov, montáž, testovanie a návrh riešení tepelného manažmentu.

Jeho výrobné a testovacie zariadenia podporujú procesy vrátane spájkovania, pretavovania, dávkovania, rezania, tesnenia, vytvrdzovania a tlače. Hodnotenie kvality termistora môže zahŕňať kontrolu materiálu, výrobu prvkov, spekanie, zapuzdrenie, elektrické testovanie, R/T testovanie, rozmerovú kontrolu a finálne overenie podľa príslušných požiadaviek na produkt.

Typická postupnosť výroby a kontroly je:

Príprava materiálu → Výroba prvkov → Spekanie → Zapuzdrenie → Elektrické testovanie → R/T testovanie → Finálna kontrola

Systém manažérstva kvality spoločnosti je certifikovaný podľa ISO 9001:2015. Pre príslušné produkty a konfigurácie je možné poskytnúť súlad s RoHS a REACH.

Zákaznícke výkresy a vzorky môžu byť tiež použité ako vývojové referencie, keď štandardná konfigurácia nespĺňa požiadavky cieľového zariadenia. Overenie vzorky môže byť dokončené pred sériovou výrobou, aby sa potvrdili požadované elektrické a mechanické špecifikácie.

FAQ

Čo znamená NTC?

NTC je skratka pre Negative Temperature Coefficient. NTC termistor má odpor, ktorý sa znižuje so zvyšujúcou sa teplotou a zvyšuje sa so znižujúcou sa teplotou. Tento predvídateľný vzťah umožňuje, aby sa komponent používal na meranie teploty, monitorovanie a ochranu.

Čo znamená hodnota R25 a B v NTC?

R25 je nominálny odpor meraný pri 25 °C, zatiaľ čo hodnota B popisuje vzťah medzi odporom a teplotou v špecifikovanom teplotnom rozsahu. Obidve sa používajú spolu s príslušnou R/T charakteristikou pri vyhodnocovaní termistora.

Môže sa NTC použiť na detekciu hladiny tekutého dusíka alebo tekutého kyslíka?

NTC možno nakonfigurovať na detekciu hladiny kryogénnej kvapaliny, keď sú jej charakteristiky odporu a teploty, balenie, poloha inštalácie a elektrické rozhranie vhodné pre danú aplikáciu. Konečná konfigurácia by sa mala overiť vzhľadom na požadovanú prevádzkovú teplotu, médium a podmienky zariadenia.

Môže byť nízkoteplotný NTC zabudovaný do vinutia motora?

áno. Termistor môže byť navrhnutý na zabudované monitorovanie teploty vinutia motora, ak sú jeho rozmery, izolácia, konfigurácia vodičov, teplotný rozsah a elektrické charakteristiky kompatibilné s konštrukciou motora.
