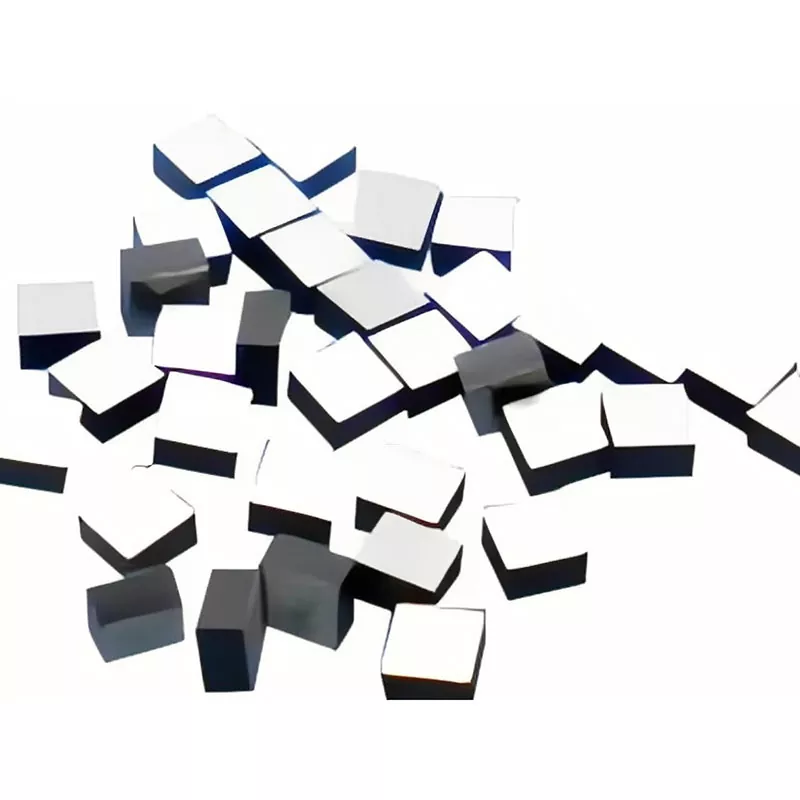

X-meritan NTC Thermistor for Battery Pack je vysoko citlivý senzor na meranie teploty automobilovej triedy špeciálne navrhnutý pre moduly lítium-iónových batérií, systémy skladovania energie (ESS) a architektúry správy priemyselných batérií (BMS). Tento kompaktný termistor, navrhnutý tak, aby zabránil úniku tepla a optimalizoval účinnosť nabíjania batérie, poskytuje rýchlu a presnú spätnú väzbu teploty priamo z povrchu článku a modulu.
Termistor NTC pre súpravu batérií zisťuje zmeny teploty prostredníctvom záporného teplotného koeficientu svojho snímacieho materiálu. Ako teplota stúpa, elektrický odpor klesá, čo umožňuje pripojenému monitorovaciemu obvodu identifikovať zmeny teploty batérie.
Rôzne systémy riadenia batérie používajú rôzne krivky odporu a teploty. X-Meritan poskytuje bežne používané hodnoty R25, ako napríklad 10KΩ, 47KΩ a 100KΩ, spolu s hodnotami B vrátane 3435K, 3950K a 4100K. Vlastné špecifikácie odolnosti a B-hodnoty môžu byť dodané podľa požadovanej R-T krivky.
Snímací prvok môže byť zabalený v konfiguráciách vhodných na inštaláciu na batériové články a moduly alebo v ich blízkosti. Kompaktné rozmery pomáhajú umiestniť snímač teploty blízko monitorovaného zdroja tepla bez toho, aby zaberal značné miesto v zostave batérie.
Dĺžka vodiča, konfigurácia krytu, usporiadanie konektorov a ďalšie mechanické vlastnosti môžu byť prispôsobené pre rôzne štruktúry batériových jednotiek. To umožňuje zostave snímača prispôsobiť sa dostupnej montážnej polohe a elektrickému rozhraniu.
Špecifikovaný rozsah prevádzkových teplôt od -40 °C do +125 °C pokrýva široký rozsah prevádzkových podmienok batérie. Zvolený balík a konfigurácia snímania by mali byť prispôsobené skutočnej teplote aplikácie.
Izolačný odpor medzi vodičom a krytom je väčší ako 100 MΩ. To poskytuje elektrickú izoláciu medzi snímacím obvodom a okolitou mechanickou štruktúrou, keď je snímač správne nainštalovaný.
|
Parameter |
Popis / Hodnota |
|
R25 Nominálny odpor |
Bežné špecifikácie zahŕňajú 10KΩ, 47KΩ, 100KΩ atď. Prispôsobenie je možné na požiadanie. |
|
B-hodnota |
Bežné špecifikácie zahŕňajú 3435K, 3950K, 4100K atď. Toto určuje citlivosť zmeny odporu s teplotou. |
|
Rozsah prevádzkových teplôt |
-40 ℃ ~ +125 ℃, čo spĺňa požiadavky na prevádzkové prostredie väčšiny batérií. |
|
Tolerancia |
K dispozícii je viacero tried, ako napríklad ±1 %, ±3 %. |
|
Tepelná časová konštanta |
V pokojnom vzduchu je typická hodnota menej ako 10 sekúnd, čo zaisťuje rýchlu odozvu. |
|
Izolačný odpor |
Izolačný odpor medzi vodičom a krytom je väčší ako 100 MΩ, čo zaisťuje elektrickú bezpečnosť. |
Spôsob inštalácie snímača ovplyvňuje, ako rýchlo a presne reaguje snímací prvok na zmeny teploty batérie.
Na monitorovanie na úrovni článku je možné NTC termistor pre súpravu batérií umiestniť priamo proti povrchu článku a merať tak teplotu v blízkosti monitorovaného článku. Pre monitorovanie na úrovni modulov môže byť umiestnený na reprezentatívne miesto v rámci modulovej štruktúry.
1.Kontakt medzi snímacím prvkom a monitorovaným povrchom
2. Poloha snímača vzhľadom na články generujúce teplo
3. Smerovanie olova a uvoľnenie napätia
4.Elektrická izolácia
5.Dostupný priestor na inštaláciu
6. Orientácia konektora
7. Rozmery bývania
8. Spôsob upevnenia alebo lepenia
Výber vhodného termistora NTC pre súpravu batérií si vyžaduje zosúladenie jeho elektrických charakteristík s obvodom merania teploty BMS a jeho mechanických vlastností s batériou.
Menovitý odpor pri 25°C musí zodpovedať rozsahu odporu očakávanému BMS alebo nabíjacím obvodom. Bežné hodnoty zahŕňajú 10KΩ, 47KΩ a 100KΩ.
Hodnota B určuje, ako sa mení odpor termistora pri zmene teploty. Zvolená B-hodnota by mala zodpovedať R-T krivke vyžadovanej algoritmom merania teploty.
Tolerancia ovplyvňuje rozdiel medzi skutočnými charakteristikami termistora a nominálnou R-T krivkou. Prísnejšie tolerancie možno zvážiť, keď aplikácia vyžaduje konzistentnejšie meranie teploty medzi snímačmi.
Menovitý teplotný rozsah snímača by mal pokrývať minimálnu a maximálnu teplotu očakávanú v mieste inštalácie.
Tepelná časová konštanta udáva, ako rýchlo senzor reaguje na zmenu okolitej teploty. Aplikácie zahŕňajúce rýchle tepelné zmeny by mali pri hodnotení času odozvy zvážiť hmotnosť snímača, spôsob montáže, podmienky kontaktu a prietok vzduchu.
Dĺžka vodiča, veľkosť puzdra, typ konektora a spôsob montáže by sa mali špecifikovať podľa dostupného priestoru batérie a štruktúry zapojenia BMS.
X-Meritan dokáže nakonfigurovať termistor NTC pre zostavu súpravy batérií podľa elektrických a mechanických požiadaviek systému batérie.
Medzi dostupné oblasti prispôsobenia patria: odpor R25, hodnota B, tolerancia odporu, tolerancia hodnoty B, dĺžka vodiča, špecifikácia vodiča, štruktúra krytu, rozmery snímača, konfigurácia konektora, spôsob montáže a požiadavky na balenie.
Pre vlastný vývoj môže výrobca batérie poskytnúť požadovaný teplotný rozsah, špecifikáciu vstupu BMS, krivku R-T, miesto inštalácie, dostupný priestor, požiadavky na káble a konfiguráciu konektorov.
X-Meritan poskytuje moduly TEC, regulátory teploty, termistory a súvisiace tepelné komponenty, ktoré zákazníkom pomáhajú pri výbere kompatibilných produktov pre rôzne požiadavky na reguláciu teploty.
Podporujeme prispôsobenie elektrických parametrov, rozmerov, baliacich štruktúr a spôsobov pripojenia tak, aby zodpovedali rôznym dizajnom zariadení a podmienkam inštalácie.
Prostredníctvom kontrolovanej výroby a testovania výkonu si X-Meritan udržiava konzistentnosť kľúčových parametrov, ako je elektrický výkon, tepelná odozva a presnosť snímania.
Náš inžiniersky tím pomáha pri výbere komponentov, porovnávaní parametrov a systémovej integrácii, aby sa znížili problémy s vývojom počas návrhu produktu.
X-Meritan podporuje testovanie vzoriek, prispôsobený vývoj a sériovú výrobu, aby sa splnili rôzne fázy projektu a požiadavky na dodávku.
Meria teplotu batérie premenou teplotných zmien na zmeny odporu. BMS alebo nabíjací obvod číta tento odpor a prevádza ho na hodnotu teploty.
Hodnota R25 by mala zodpovedať vstupnému rozsahu odporu a teplotnej krivke BMS alebo nabíjačky. Bežné špecifikácie zahŕňajú 10KΩ, 47KΩ a 100KΩ.
B-hodnota popisuje vzťah medzi odporom termistora a teplotou. Je to dôležitý parameter na premenu nameraného odporu na teplotu.
áno. X-Meritan dokáže prispôsobiť odpor, hodnotu B, toleranciu, dĺžku vodiča, kryt, konektor a ďalšie mechanické konfigurácie podľa konštrukcie batérie.
áno. Viaceré termistory môžu byť umiestnené na rôznych článkoch alebo moduloch, keď architektúra batérie vyžaduje monitorovanie teploty na viacerých miestach. Počet a umiestnenie by malo byť určené BMS a tepelným návrhom.
Špecifikovaný rozsah prevádzkovej teploty je -40 °C až +125 °C. Skutočná prípustná teplota by sa mala vyhodnotiť aj podľa zvoleného balíka a konfigurácie inštalácie.
