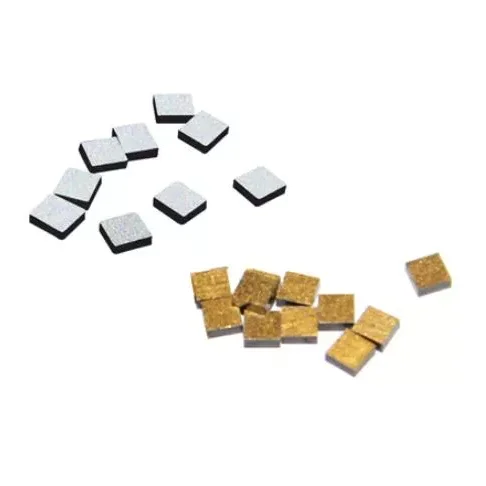

NTC zabalené vo filme

X-Meritan vyvíja kompaktné komponenty na snímanie teploty pre elektroniku vyžadujúcu rýchlu odozvu, stabilnú tepelnú detekciu a odolnosť voči prostrediu. Viacvrstvová štruktúra využíva oxidy prechodných kovov, ako je mangán a nikel, pričom citlivá vrstva je vyrobená magnetrónovým naprašovaním.

Film-Packaged NTC poskytuje typickú tepelnú odozvu do 3 sekúnd, funguje od -40 °C do +125 °C a má hodnotu B 3950 K. Jeho chemicky inertný vonkajší film poskytuje odolnosť voči kyselinám, zásadám a organickým rozpúšťadlám, vďaka čomu je vhodný pre priemyselné, lekárske, spotrebné elektronické a automobilové aplikácie.

Kľúčové špecifikácie

Výkon

Rýchla tepelná odozva

Nízka tepelná kapacita približne 1 J/K znižuje tepelné oneskorenie a umožňuje typickú stabilizáciu teploty do 3 sekúnd. To je užitočné pre monitorovanie batérie, lekárske prístroje a výkonovú elektroniku, kde je potrebné zistiť rýchle zmeny teploty.

Široký teplotný rozsah

Prevádzkový rozsah -40 °C až +125 °C podporuje aplikácie vystavené podmienkam studeného štartu, zvýšeným okolitým teplotám a opakovaným teplotným zmenám.

Chemická odolnosť

Inertný vonkajší film chráni snímaciu štruktúru proti kyselinám, zásadám a organickým rozpúšťadlám. Pri nepretržitom vystavení vysoko koncentrovaným korozívnym výparom sa odporúča validácia špecifická pre aplikáciu.

Presnosť a odolnosť

Presnosť teploty

Dostupné informácie o produkte nedefinujú univerzálnu špecifikáciu presnosti, ako je ±1°C alebo ±0,5°C. Skutočná presnosť systému závisí od tolerancie odporu, tolerancie B-hodnoty, návrhu obvodu, rozlíšenia ADC, inštalácie a kalibrácie.

Pre projekty vyžadujúce ±1°C alebo ±0,5°C by mala byť cieľová presnosť špecifikovaná počas RFQ, aby X-Meritan mohol vyhodnotiť vhodnú konfiguráciu.

Možnosti odporu

Hodnota odporu by sa mala zvoliť podľa meracieho obvodu a cieľového teplotného rozsahu. Bežné konfigurácie NTC zahŕňajú 10 kΩ, 47 kΩ a 100 kΩ, pričom presné dostupné hodnoty a tolerancie by mali byť potvrdené pre vybraný model X-Meritan.

Vyššie uvedené hodnoty sú skôr príkladmi výberu než univerzálnymi špecifikáciami. Konečné parametre by mali byť potvrdené príslušným údajovým listom.

Porovnanie senzorov

Porovnanie technológií

Pre kompaktné elektronické systémy v rámci špecifikovaného teplotného rozsahu ponúka tenkovrstvová štruktúra praktickú kombináciu rýchlej odozvy, malých rozmerov a ľahkej integrácie obvodov.

Oblasti použitia

Priemyselné zariadenia

NTC zabalené vo fólii dokáže monitorovať teplotu v motoroch, transformátoroch a napájacích zariadeniach. Jeho široký prevádzkový rozsah a rýchla odozva podporujú monitorovanie teploty v reálnom čase.

Lekárske pomôcky

Digitálne teplomery a diagnostické zariadenia môžu ťažiť z nízkej tepelnej kapacity a rýchlej tepelnej odozvy. Pre medicínske aplikácie s prísnymi požiadavkami na presnosť by sa mal validovať celý systém merania.

Spotrebná elektronika

Tenká konštrukcia je vhodná pre smartfóny, nositeľné zariadenia, systémy správy batérií a iné zostavy s vysokou hustotou, kde je inštalačný priestor obmedzený.

Automobilová elektronika

Senzor je možné použiť na monitorovanie motorového priestoru a akumulátora. Štruktúra oxidu Mn/Ni/Co je navrhnutá pre aplikácie zahŕňajúce zmeny teploty a tepelné namáhanie.

Poznámky k integrácii

Samovyhrievanie

Prevádzkový prúd by mal zostať v rámci špecifikovaných limitov. Nadmerný prúd môže spôsobiť samovoľné zahrievanie a spôsobiť chyby merania teploty.

Mechanická manipulácia

Počas inštalácie sa vyvarujte ostrému ohýbaniu, nadmernému tlaku alebo namáhaniu v ťahu na tele fólie. Tenká funkčná vrstva vyžaduje kontrolovanú manipuláciu.

Spájkovanie

Použite vhodný štandardný spájkovací profil na zníženie tepelného šoku na viacvrstvovú štruktúru. Podmienky výrobného spájkovania by mali byť overené pred hromadnou výrobou.

Požiadavky na RFQ

Pre OEM a hromadné obstarávanie by kupujúci mali poskytnúť požadovanú hodnotu odporu, toleranciu odporu, hodnotu B, prevádzkovú teplotu, cieľovú presnosť, čas odozvy, rozmery, spôsob pripojenia, aplikačné prostredie a odhadované množstvo.

Napríklad RFQ môže špecifikovať: nominálny odpor 10 kΩ alebo 100 kΩ, toleranciu ±1 %, prevádzku -40 °C až +125 °C a presnosť systému ±0,5 °C. X-Meritan potom dokáže vyhodnotiť vhodnú konfiguráciu podľa aktuálnej aplikácie.

X-Meritan podporuje požiadavky na snímanie teploty pre výrobcov elektroniky a projekty OEM, vrátane požiadaviek na odolnosť, toleranciu, rozmery a výkon špecifický pre aplikáciu.

Často kladené otázky

Aké hodnoty odporu sú k dispozícii?

Bežné možnosti odporu NTC zahŕňajú 10 kΩ, 47 kΩ a 100 kΩ. Dostupná hodnota odporu, tolerancia a hodnota B by sa mali potvrdiť podľa vybraného modelu X-Meritan a požiadaviek aplikácie.

Dokáže NTC dosiahnuť presnosť ±1°C alebo ±0,5°C?

Konečná presnosť teploty závisí od tolerancie odporu, tolerancie B-hodnoty, návrhu obvodu, rozlíšenia ADC, inštalácie a kalibrácie. Pre aplikácie vyžadujúce presnosť systému ±1°C alebo ±0,5°C môže X-Meritan vyhodnotiť vhodnú konfiguráciu na základe požiadaviek zákazníka.

Aký je rozsah prevádzkových teplôt?

Špecifikovaný rozsah prevádzkových teplôt je -40 °C až +125 °C, vďaka čomu je snímač vhodný pre mnohé priemyselné, automobilové, akumulátorové, medicínske a spotrebné elektronické aplikácie.

Ako rýchlo reaguje snímač na zmeny teploty?

Typický čas tepelnej odozvy je ≤ 3 sekundy. Skutočná odozva sa môže líšiť v závislosti od spôsobu inštalácie, tepelného kontaktu, prúdenia vzduchu a okolitého prostredia.

Môže X-Meritan poskytnúť prispôsobené konfigurácie NTC?

áno. Pre OEM a hromadné projekty môžu zákazníci špecifikovať hodnotu odporu, toleranciu, hodnotu B, teplotný rozsah, cieľ presnosti, rozmery, spôsob pripojenia a ďalšie aplikačné požiadavky na vyhodnotenie konfigurácie.
