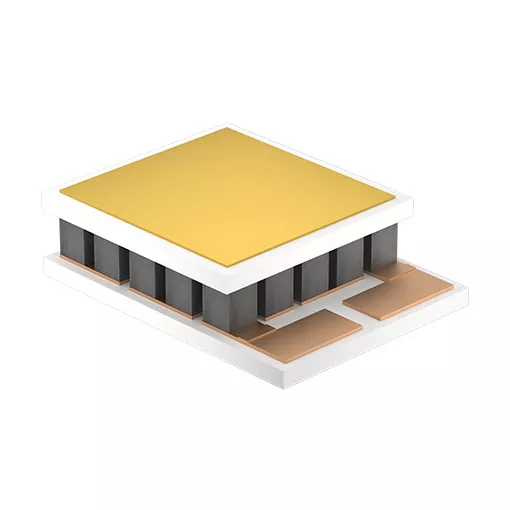

Mikro termoelektrické chladiče pre LiDAR

Laserový vysielač vo vnútri mikro termoelektrických chladičov pre LiDAR generuje počas prevádzky teplo, pričom okolitá teplota sa môže v rôznych prevádzkových prostrediach výrazne líšiť. Ak sa teplota lasera zmení nad požadovaný prevádzkový rozsah, optické zariadenie nemusí udržiavať požadovaný prevádzkový stav.

Micro-TEC môže byť inštalovaný priamo na laserový modul, aby aktívne odčerpával teplo z komponentu citlivého na teplotu. Na rozdiel od pasívneho chladiča sa nespolieha len na prirodzený alebo nútený odvod tepla.

Pre kompaktné LiDAR zostavy je hlavnou aplikačnou hodnotou lokalizované riadenie teploty. Chladič môže byť umiestnený blízko laserového zdroja bez potreby kompresora, chladiaceho okruhu alebo pohyblivých mechanických komponentov.

Kľúčové špecifikácie

Skutočný chladiaci výkon, prúd, napätie, rozmery a tepelný výkon závisia od zvolenej konfigurácie Micro-TEC a tepelnej záťaže LiDAR komponentu.

Kompaktná veľkosť pre moduly LiDAR s obmedzeným priestorom

Mikro termoelektrické chladiče pre LiDAR majú obmedzený vnútorný priestor, pretože laser, detektor, optické komponenty, elektronické obvody a štruktúry na odvod tepla sú integrované do jednej zostavy.

Naše Micro-TEC môžu byť vyrábané v mikrokonfiguráciách až do niekoľkých milimetrov. To umožňuje umiestniť chladič blízko lasera alebo iného komponentu citlivého na teplo namiesto toho, aby zaberal priestor ako samostatný chladiaci systém.

Pri prispôsobených zostavách LiDAR možno rozmery produktu vyhodnotiť podľa dostupného inštalačného priestoru, polohy komponentov, montážnej štruktúry a elektrického rozhrania.

Spotreba energie menej ako 1 W

Spotreba energie je dôležitým konštrukčným parametrom, keď je Micro-TEC integrovaný do LiDAR vozidla alebo iného kompaktného elektronického systému.

Naše mikro termoelektrické chladiče môžu v príslušných konfiguráciách pracovať s výkonom nižším ako 1 watt. Skutočná potreba energie závisí od zvoleného dizajnu produktu a tepelnej záťaže, ktorú je potrebné kontrolovať.

Pre technické vyhodnotenie by zákazníci mali poskytnúť cieľovú teplotu chladenia, tepelné zaťaženie, dostupné napätie a inštalačné rozmery, aby bolo možné zvoliť vhodnú konfiguráciu Micro-TEC.

Polovodičové chladenie bez chladiva

Mikro termoelektrické chladiče pre LiDAR využívajú polovodičové termoelektrické materiály medzi keramickými substrátmi na prenos tepla pri použití elektrického prúdu.

Komponent má:

● Žiadny kompresor

● Žiadne chladivo

● Žiadne mechanické pohyblivé časti

● Kompaktná polovodičová konštrukcia

● Priame elektrické ovládanie

Táto štruktúra je užitočná pre moduly LiDAR, kde je potrebné chladiaci komponent nainštalovať blízko lasera a integrovať ho do obmedzeného mechanického priestoru.

Aktívne tepelné čerpanie pre laserovú reguláciu teploty

Micro-TEC sa používa skôr na reguláciu teploty cieľového komponentu než na jednoduché znižovanie teploty celého krytu LiDAR.

Pri použití elektrickej energie sa teplo prenáša zo studenej strany na horúcu stranu. Studená strana je umiestnená v blízkosti lasera alebo iného teplotne citlivého komponentu, zatiaľ čo horúca strana musí byť pripojená k efektívnej dráhe odvádzania tepla.

Tepelný dizajn preto musí brať do úvahy obe strany Micro-TEC:

Cieľový komponent → Studená strana Micro-TEC → Horúca strana Micro-TEC → Štruktúra odvádzania tepla LiDAR

Ak horúca strana nedokáže efektívne odvádzať prenesené teplo, zníži sa chladiaci výkon celého systému.

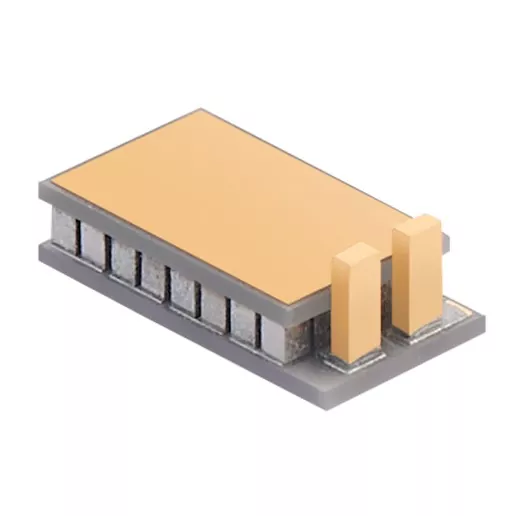

Micro-TEC s hlavičkou pre zostavu LiDAR

Pre dizajny LiDAR, ktoré vyžadujú definované mechanické rozhranie, môžeme poskytnúť mikro termoelektrické chladiče s hlavičkami.

Konfiguráciu hlavičky možno vyhodnotiť podľa:

● Dostupný inštalačný priestor

● Montážna konštrukcia

● Pozícia komponentu

● Elektrické pripojenie

● Požiadavky na zostavu

Pre neštandardné konštrukcie môžu zákazníci poskytnúť existujúcu vzorku alebo technický výkres. Pred výrobou vzorky hodnotíme štruktúru.

Prispôsobené mikro termoelektrické chladiče

Štandardný Micro-TEC nemusí zodpovedať rozmerom alebo tepelným požiadavkám konkrétneho modulu LiDAR. Podporujeme prispôsobené produkty na základe zákazníckych vzoriek alebo výkresov.

Proces prispôsobenia môže zahŕňať:

Rozmery → Elektrické parametre → Montážna štruktúra → Konfigurácia hlavičky → Tepelné požiadavky

Pred hromadnou výrobou sa vyrábajú vzorky na potvrdenie zákazníkom. To umožňuje skontrolovať Micro-TEC oproti skutočnej zostave LiDAR pred uvoľnením výrobného množstva.

Informácie potrebné pre výber Micro-TEC

Pre nový projekt chladenia LiDAR môžu zákazníci poskytnúť nasledujúce informácie:

Ak niektoré parametre ešte nie sú k dispozícii, ako východiskový bod pre technické vyhodnotenie možno použiť existujúcu vzorku Micro-TEC alebo výkres zostavy LiDAR.

Inštalácia a tepelné rozhranie

Tepelné rozhranie medzi Micro-TEC a laserovým modulom priamo ovplyvňuje prenos tepla.

Studená strana by mala udržiavať dostatočný kontakt s cieľovým komponentom a ak to vyžaduje návrh zostavy, možno použiť vhodný materiál tepelného rozhrania (TIM).

Horúca strana vyžaduje účinnú cestu odvádzania tepla. Chladič, kryt alebo iná chladiaca konštrukcia by mala byť navrhnutá tak, aby odvádzala teplo prenášané Micro-TEC.

Micro-TEC musí byť tiež prevádzkovaný v rámci svojich špecifikovaných elektrických parametrov. Maximálny prúd IMAX sa nesmie prekročiť, pretože nadmerný prúd môže poškodiť termoelektrický polovodičový prechod.

Výrobná kapacita

X-Meritan vyrába mikro termoelektrické chladiče a tiež riadi prípravu predradených termoelektrických materiálov.

Naše výrobné možnosti zahŕňajú:

● Príprava termoelektrického materiálu

● Presné spracovanie komponentov

● Zváranie

● Zostavenie

● Mikrobalenie

● Prispôsobená výroba Micro-TEC

Táto výrobná štruktúra podporuje projekty, ktoré vyžadujú neštandardné rozmery Micro-TEC, montážne konštrukcie alebo elektrické konfigurácie.

Pre prispôsobené aplikácie LiDAR môže byť produkt vyvinutý na úrovni materiálu a komponentov a nie je obmedzený na existujúci štandardný chladič.

Proces vývoja mikro termoelektrického chladiča

V prípade prispôsobených projektov chladenia LiDAR postupujeme podľa vzorového vývojového procesu:

Zákaznícky výkres / vzorka → Technické hodnotenie → Dizajn produktu → Výroba vzorky → Potvrdenie vzorky → Hromadná výroba

Fáza potvrdenia vzorky umožňuje pred sériovou výrobou skontrolovať rozmery, montážnu štruktúru, elektrické pripojenie a kompatibilitu montáže.

Aplikácie

Mikro termoelektrické chladiče možno použiť na reguláciu teploty:

● Laserové vysielače LiDAR

● Optoelektronické komponenty citlivé na teplotu

● Kompaktné optické moduly

● Automobilové zostavy LiDAR

● Iné miniatúrne elektronické komponenty vyžadujúce lokálne aktívne chladenie

Kvalita a skúsenosti s exportom

X-Meritan má viac ako 10 rokov skúseností s miniatúrnym polovodičovým chladením a poskytuje produkty Micro-TEC pre medzinárodné trhy.

Spoločnosť získala certifikáty ISO a CE a vyváža svoje produkty do Európy, Severnej Ameriky, Južnej Ameriky, juhovýchodnej Ázie a na ďalšie trhy.

Naše technické skúsenosti zahŕňajú komunikáciu s optickými vláknami, priemyselné lekárske vybavenie, inteligentnú automobilovú elektroniku, spotrebnú elektroniku a výskumné aplikácie.

FAQ

Aké informácie potrebujete na výber Micro-TEC pre LiDAR?

Najužitočnejšie informácie zahŕňajú tepelné zaťaženie komponentov, cieľovú teplotu, dostupné napätie, maximálny prúd, inštalačné rozmery, montážnu štruktúru a metódu odvádzania tepla na horúcej strane. Na vyhodnotenie možno použiť aj výkres alebo existujúcu vzorku Micro-TEC.

Aký malý môže byť Micro-TEC?

X-Meritan dokáže vyrobiť konfigurácie Micro-TEC až do niekoľkých milimetrov, v závislosti od požadovanej štruktúry a výkonu. Konečné rozmery je potrebné potvrdiť podľa prihlášky.

Dokážete vyrobiť Micro-TEC podľa nášho výkresu LiDAR?

áno. Podporujeme prispôsobenie na základe zákazníckych výkresov alebo vzoriek. Pred sériovou výrobou sa odoberú vzorky a potvrdí sa produkt.

Môžete dodať Micro-TEC s hlavičkou?

áno. Konfigurácie hlavičiek sú dostupné pre aplikácie, ktoré vyžadujú definovanú štruktúru montáže alebo pripojenia. Presný dizajn hlavičky je potvrdený podľa zostavy LiDAR.

Môže Micro-TEC pracovať pod 1 W?

Áno, použiteľné konfigurácie môžu pracovať s menej ako 1 W. Skutočná spotreba energie závisí od konštrukcie Micro-TEC, prevádzkových podmienok a tepelnej záťaže.

Čo je hlavným problémom inštalácie?

Dva najdôležitejšie body sú tepelný kontakt na studenej strane a odvod tepla na horúcej strane. Studená strana potrebuje účinný kontakt s cieľovým komponentom, zatiaľ čo horúca strana musí mať dostatočnú dráhu na odvod preneseného tepla.

Dá sa Micro-TEC používať nepretržite?

Nepretržitá prevádzka závisí od zvolenej konfigurácie Micro-TEC a jej špecifikovaných elektrických a tepelných prevádzkových podmienok. Produkt by sa mal prevádzkovať v rámci špecifikovaných limitov napätia a prúdu a horúca strana musí byť primerane chladená.

Čo sa stane, ak sa prekročí prúd IMAX?

Prekročenie špecifikovaného prúdu IMAX môže spôsobiť nadmerné elektrické a tepelné namáhanie a môže poškodiť termoelektrický polovodičový prechod. Micro-TEC by sa preto mal prevádzkovať v rámci špecifikovaného elektrického rozsahu.

X-Meritan poskytuje mikro termoelektrické chladiče pre LiDAR s mikroštruktúrami, polovodičovým Peltierovým chladením, prispôsobenými montážnymi konfiguráciami a vývojom na základe vzoriek.

Pre nový projekt chladenia LiDAR nám pošlite svoj výkres, vzorku, inštalačné rozmery, tepelné zaťaženie, cieľovú teplotu alebo existujúcu špecifikáciu Micro-TEC. Môžeme vyhodnotiť požiadavky a vyvinúť zodpovedajúci Micro-TEC na potvrdenie vzorky pred hromadnou výrobou.
