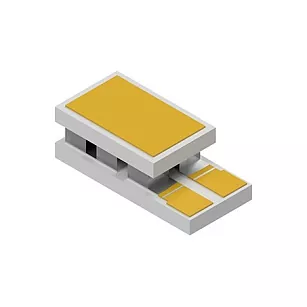

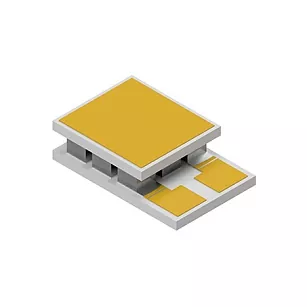

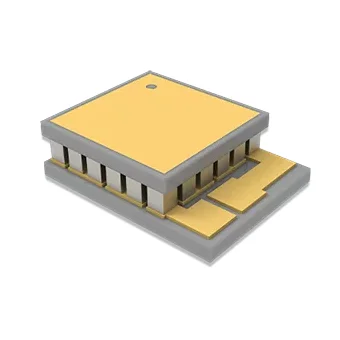

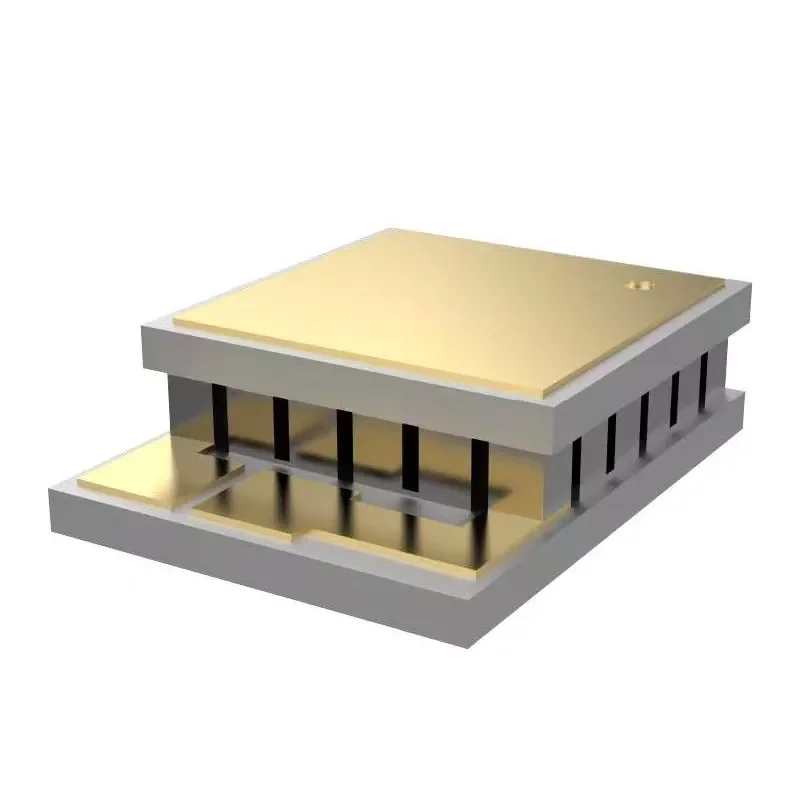

Mikro termoelektrické chladiče pre optoelektroniku

X-Meritan zahŕňa schopnosti v oblasti vývoja termoelektrických materiálov, výroby komponentov termoelektrických chladičov (TEC) a návrhu tepelných riešení. Tieto mikro termoelektrické chladiče pre optoelektronické zariadenia využívajú Peltierov efekt na aktívne chladenie alebo vykurovanie, čím eliminujú potrebu kompresorov, chladív alebo pohyblivých mechanických častí. Sú vhodné pre súčiastky citlivé na teplotu, ako sú laserové diódy, optické komunikačné zariadenia, fotodetektory, lidarové moduly a ďalšie kompaktné optoelektronické súčiastky.

Vlastnosti:

●  Miniaturizovaný dizajn, vhodný pre priestorovo obmedzené optoelektronické a presné elektronické obaly.

●  Podporuje presnú reguláciu teploty, čím pomáha znižovať vplyv kolísania teploty na výkon zariadenia.

●  Chladiaca konštrukcia v tuhom stave, bez pohyblivých častí, zaisťuje stabilnú a spoľahlivú dlhodobú prevádzku.

●  Schopnosť vysokej teploty: Vhodné pre aplikácie vyžadujúce stabilnú reguláciu teploty pri zvýšených teplotách okolia.

●  Žiadne vibrácie ani mechanický hluk: Pevná štruktúra je vhodná pre presné optické systémy a citlivé meracie zariadenia.

●  Súlad s RoHS, uľahčuje aplikáciu v projektoch na globálnom trhu.

Aplikačné scenáre:

●  Ovládanie teploty pre optické komunikačné zariadenia, najmä ovládanie periférnej teploty pre laserové diódy, DFB, EML a TOSA/ROSA.

●  Stabilizácia teploty vysielačov a prijímačov LiDAR.

●  Zdroje svetla a snímacie jednotky v lekárskych testovacích zariadeniach.

●  Presné optické testovacie lavice a laboratórne kalibračné platformy.

●  Aplikácie na balenie vyžadujúce malú veľkosť, nízke vibrácie a rýchlu odozvu.

Špecifikácie a prispôsobenie

Výberové kritériá

Pri výbere mikro termoelektrických chladičov pre optoelektroniku zvážte nasledujúce parametre:

Rozmery: Prispôsobené na základe základne zariadenia a montážnej komory

Hrúbka: Musí vyvážiť tepelný odpor, upínaciu silu a montážny priestor

Maximálny prevádzkový prúd: Musí zodpovedať napájaciemu zdroju pohonu a stratégii riadenia teploty

Maximálny teplotný rozdiel (Delta Tmax): Závisí od podmienok chladiča na horúcom konci

Kapacita tepelného čerpadla (Qmax): Určuje, koľko tepla je možné odobrať

Odpor a napätie: Ovplyvňujú straty disku a presnosť ovládania

Pri prispôsobení potvrdíme:

Rozmery zdroja tepla: Laserový čip, TO puzdro, mikrosenzor, alebo integrovaný optoelektronický modul.

Materiály rozhrania: Poniklovanie, kompatibilita spájky alebo špeciálne požiadavky na metalizáciu.

Rozsah prevádzkovej teploty: Stabilizácia izbovej teploty, prevádzka pri nízkej teplote alebo kompenzácia vysokej teploty.

Konštrukčné požiadavky: Ultratenká konštrukcia, vyššia hustota tepelného čerpadla alebo iné priestorové obmedzenia.

Technické špecifikácie

Prečo si vybrať X-Meritan?

Miniatúrny dizajn TEC：Micro TEC už od 1,5 × 1,1 mm, s minimálnou hrúbkou 0,65 mm.

Vysoká hustota tepelného čerpadla: Až do približne 43 W/cm², vhodné pre kompaktné aplikácie s vysokým tepelným tokom.

Odbornosť na termoelektrické materiály: Vlastný vývoj termoelektrických materiálov podporuje optimalizovaný výkon TEC a návrhy špecifické pre aplikáciu.

Zákazkové riešenia TEC：Prispôsobené rozmery, elektrické charakteristiky, konfigurácia materiálu, metalizácia a spojovacie štruktúry na základe požiadaviek aplikácie.

Od prototypu po výrobu: Podpora od tepelného dizajnu a vývoja prototypu až po testovanie a sériovú výrobu.

Často kladené otázky

Prečo je tento produkt vhodnejší pre optoelektronické zariadenia ako štandardné chladiče?

Štandardné chladiče zabezpečujú iba pasívne chladenie, takže teplota zariadenia kolíše so zmenami okolitej teploty. Mikro termoelektrické chladiče na druhej strane aktívne kontrolujú teplotu, čím sa prevádzková teplota vracia späť do cieľového rozsahu, vďaka čomu sú ideálne pre optoelektronické systémy, ktoré sú citlivé na teplotný posun.

Čo by malo byť prioritou v projektoch laserových diód?

Pozornosť by sa nemala klásť len na samotnú chladiacu dosku, ale na celú tepelnú cestu: kontakt zdroja tepla, materiály rozhrania, dizajn chladiča a správne prispôsobenie prúdu pohonu.

Dokáže X-Meritan prispôsobiť veľkosť termoelektrického chladiča (TEC)?

áno. X-Meritan dokáže vyhodnotiť vlastné veľkosti a konfigurácie na základe technických výkresov, vzoriek alebo špecifikácií aplikácie. Prispôsobenie zahŕňa rozmery, elektrické charakteristiky, konfiguráciu materiálu P/N, štruktúru pripojenia a požiadavky na rozhranie.
