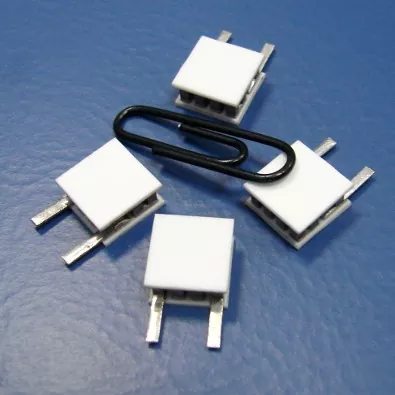

Mikro termoelektrické chladiče pre senzory

Senzory používané pri optickom meraní, lekárskej diagnostike, monitorovaní životného prostredia a presných prístrojoch môžu byť ovplyvnené zmenami teploty. X-Meritan vyvíja kompaktné termoelektrické chladiace riešenia založené na Peltierovom jave. Keď jednosmerný prúd prechádza polovodičovými pármi typu N a P, teplo sa absorbuje na jednej strane a uvoľňuje sa na druhej strane. Úpravou prúdu môže systém aktívne regulovať teplotu snímača bez kompresorov alebo chladiacich okruhov.

Mikro termoelektrické chladiče pre senzory sú vhodné pre kompaktné senzorové zostavy používané v optických detekčných systémoch, lekárskych prístrojoch, spektrometroch, astronomických zariadeniach a presných meracích zariadeniach.

Oblasti použitia

Mikro termoelektrické chladiče pre senzory možno použiť v optických detektoroch a komunikačných zariadeniach, astronomických pozorovacích systémoch, lekárskych testovacích prístrojoch, zariadeniach na monitorovanie prostredia, spektrometroch a analytických prístrojoch, laboratórnych zariadeniach a presných meracích systémoch.

Tieto aplikácie často vyžadujú kompaktnú veľkosť, lokálne chladenie a stabilnú teplotu snímača.

Požiadavky na údržbu

Pri našom používaní je bežná údržba jednoduchá, ale chladiaca zostava stále potrebuje pravidelné kontroly. Chladič horúcej strany udržiavame čistý a bez prekážok, aby sa teplo mohlo správne odvádzať. Kontrolujeme tiež svorky vodičov, či nie sú uvoľnené, zoxidované alebo či nemajú vyšší prechodový odpor.

Tepelné rozhranie by malo zostať čisté a v rovnomernom kontakte. Ak tepelná podložka alebo mazivo starne, kontaminuje sa alebo stratí kontaktný tlak, chladiaci výkon sa zníži. Prietok vzduchu, stav ventilátora, priestor krytu a okolitá teplota by sa mali tiež kontrolovať z hľadiska stabilného dlhodobého odvádzania tepla.

Úvahy o výbere

Pri výbere termoelektrického modulu najprv potvrdíme tepelnú záťaž snímača, cieľovú teplotu, teplotu okolia, inštalačný priestor, energetický rozpočet a požiadavku na teplotnú stabilitu.

Napätie a prúd modulu sa musia zhodovať s regulátorom a napájaním. Pri prenosných alebo batériových zariadeniach venujeme zvýšenú pozornosť spotrebe energie a prevádzkovej dobe.

Preskúmame tiež veľkosť modulu, tepelné rozhranie, dizajn chladiča, spôsob prúdenia vzduchu, trvanie prevádzky a pracovné prostredie. Na základe týchto detailov môže X-Meritan pomôcť vybrať vhodnú konfiguráciu pre zostavu snímača.

Prečo pracovať s X-Meritan

1. Vlastná výrobná základňa

Prevádzkujeme vlastnú výrobnú základňu a zameriavame sa na termoelektrické materiály, čipy a chladiace moduly. Od výberu materiálu po spracovanie polovodičov a montáž modulov kontrolujeme kľúčové výrobné kroky, aby sme udržali kvalitu a stálosť šarží stabilnú.

2. Osvedčené trhové aplikácie

Mikro termoelektrické chladiče pre senzory sa používajú v optickej komunikácii, automobilovom radare, univerzitných laboratóriách a iných oblastiach presného chladenia. V súčasnosti produkty X-Meritan predstavujú približne 55 % európskeho trhu a približne 30 % trhu Severnej Ameriky a juhovýchodnej Ázie dohromady.

3. Podpora pre OEM projekty

Pre OEM a priemyselných zákazníkov náš tím pomáha potvrdiť tepelné zaťaženie, cieľovú teplotu, napätie, prúd, limity veľkosti a teplotnú stabilitu pred výberom.

FAQ

Čo treba zvážiť pred kúpou termoelektrického chladiča?

Medzi kľúčové parametre patrí tepelná záťaž snímača, cieľová teplota, teplota okolia, inštalačný priestor, teplotná stabilita, napájanie a odvod tepla na horúcej strane.

Ako sa porovnáva termoelektrické chladenie s pasívnym chladením?

Pasívne chladenie je jednoduchšie a nevyžaduje elektrickú energiu, ale nedokáže aktívne chladiť pod okolitú teplotu. Termoelektrické chladenie vyžaduje napájanie a vhodný chladič, ale poskytuje aktívnu reguláciu teploty.

Ako sa porovnáva termoelektrické chladenie s kompresorovým chladením?

Kompresorové systémy poskytujú vyššiu chladiacu kapacitu, ale vyžadujú viac priestoru a mechanických komponentov. Termoelektrické moduly sú kompaktnejšie, produkujú menej mechanických vibrácií a sú jednoduchšie na elektronické ovládanie, vďaka čomu sú vhodné pre lokálne a mierne chladiace záťaže.

Môže modul pracovať s regulátorom teploty?

áno. Modul môže byť integrovaný s teplotným snímačom a elektronickým regulátorom pre reguláciu teploty v uzavretej slučke.

Ako možno zlepšiť účinnosť chladenia?

Použite vhodne dimenzovaný chladič horúcej strany, minimalizujte odpor tepelného rozhrania a prispôsobte prevádzkový prúd modulu a konfiguráciu polovodičov skutočnej tepelnej záťaži.

Je údržba komplikovaná?

Nie. Termoelektrický prvok nemá žiadne mechanické pohyblivé časti. Stále sa odporúča pravidelná kontrola elektrických spojení, tepelných rozhraní, prúdenia vzduchu a odvodu tepla horúcou stranou.

Kde sa tieto chladiace moduly bežne používajú?

Bežne sa používajú v optických senzoroch, astronomických detektoroch, lekárskych testovacích prístrojoch, zariadeniach na monitorovanie životného prostredia, analytických prístrojoch, laboratórnych zariadeniach a presných meracích systémoch.

Môže X-Meritan podporovať prispôsobené požiadavky na chladenie snímača?

áno. V prípade OEM mikro termoelektrických chladičov pre senzory by zákazníci mali poskytnúť požadované rozmery, tepelný výkon, elektrické podmienky a inštalačné prostredie. X-Meritan môže pomôcť určiť vhodnú termoelektrickú konfiguráciu.
