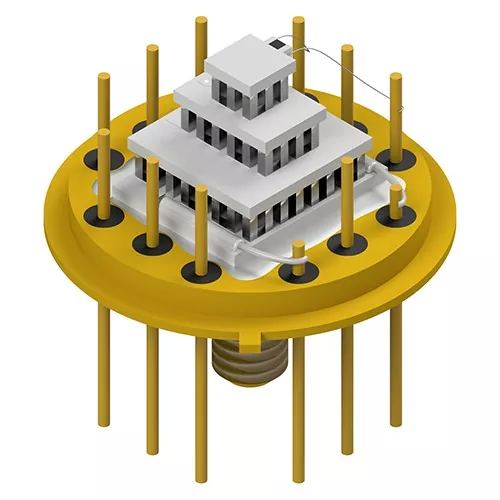

Ako výrobca používa spoločnosť X-meritan Peltier Assembly polovodičovú termoelektrickú technológiu na prenos tepla medzi studenou a horúcou stranou modulu.
Peltierova zostava integruje termoelektrické chladiace komponenty a časti na odvod tepla do jednej jednotky. Táto štruktúra znižuje potrebu samostatných chladiacich komponentov a zjednodušuje inštaláciu v obmedzených priestoroch zariadenia.
Zostava funguje pomocou polovodičovej termoelektrickej chladiacej technológie bez chladiacich komponentov na báze kompresora. Pevná štruktúra eliminuje mechanický chladiaci pohyb a znižuje prevádzkové vibrácie a hluk.
Termoelektrický modul prenáša teplo priamo medzi studenou a horúcou stranou. Tento dizajn umožňuje lokalizovanú reguláciu teploty pre elektronické komponenty vyžadujúce stabilné tepelné podmienky.
Studená strana využíva hliníkové alebo medené bloky na prenos tepla na zber tepla z cieľovej oblasti. Horúca strana integruje hliníkový chladič a ventilátor na uvoľnenie preneseného tepla a udržiavanie tepelnej rovnováhy zostavy.
Konštrukcia zostavy môže byť upravená podľa požiadaviek inštalácie vrátane rozmerov, konfigurácie TEC a pripojovacích rozhraní.
Výkon Peltierovej zostavy závisí od koordinácie medzi polovodičovými chladiacimi prvkami, materiálmi na prenos tepla a mechanickými štruktúrami.
Termoelektrický chladiaci čip je hlavnou zložkou zodpovednou za prenos tepla. Keď elektrický prúd prechádza cez polovodičové materiály, teplo sa absorbuje na jednej strane a uvoľňuje sa na opačnej strane, čím sa vytvára chladiaci efekt.
Keramické substráty poskytujú elektrickú izoláciu a mechanickú podporu termoelektrických prvkov. Pôsobia tiež ako súčasť cesty prenosu tepla medzi polovodičovým čipom a externými komponentmi.
Silikónové mazivo s vysokou tepelnou vodivosťou sa aplikuje medzi kontaktné povrchy, aby sa zlepšila tepelná vodivosť a znížili straty prenosom tepla spôsobené povrchovými medzerami.
Studená strana využíva hliníkové alebo medené bloky na prenos tepla z chladeného komponentu do termoelektrického modulu.
Horúca strana integruje hliníkový chladič a ventilátor na odstránenie tepla prenášaného zo studenej strany a tepla vznikajúceho počas prevádzky.
Priemyselné skrutky alebo epoxidová živica sa používajú na upevnenie vnútorných a vonkajších komponentov, čím sa zachováva stabilita zostavy počas prevádzky.
Due to its compact structure and semiconductor-based cooling method, X-meritan Peltier Assembly is suitable for equipment requiring localized temperature regulation and controlled heat transfer.
|
Pole aplikácie |
Požiadavka na kontrolu teploty |
Montážna funkcia |
|
Komunikácia z optických vlákien |
Stabilná regulácia teploty pre optické komponenty |
Prenáša teplo z citlivých optických modulov |
|
Priemyselné lekárske vybavenie |
Kompaktná a nízkohlučná chladiaca konštrukcia |
Poskytuje lokálnu reguláciu teploty |
|
Inteligentná automobilová elektronika |
Tepelný manažment v obmedzenom inštalačnom priestore |
Odstraňuje teplo z elektronických komponentov |
|
Spotrebná elektronika |
Malá integrácia chladenia |
Podporuje tepelnú reguláciu v kompaktných zariadeniach |
|
Výskumné nástroje |
Riadené nastavenie teploty polovodičov |
Poskytuje lokálne chladenie pre testovacie systémy |
Výroba X-meritan zahŕňa vývoj termoelektrických materiálov, spracovanie komponentov TEC a integráciu montáže.
Výrobné vybavenie: Pec na namáčanie plechu, stroj na vibračné výkyvné formy, zváračka, rúra, atramentová tlačiareň, spájkovačka, dávkovací stroj, automatický zvárací stroj, rezací stroj, tuhovací stroj, spájkovacie zariadenie na pretavenie a plnoautomatický tlačový stroj.
Umiestnenie termoelektrického čipu: Overte umiestnenie čipu a presnosť zostavy.
Lepenie keramického substrátu: Skontrolujte stav lepenia medzi keramickými substrátmi a termoelektrickými komponentmi.
Spájkovacie pripojenie: Skontrolujte spájkované spoje z hľadiska elektrickej a mechanickej stability.
Aplikácia tepelného rozhrania: Potvrďte pokrytie tepelným mazivom a stav kontaktného povrchu.
Stabilita mechanickej konštrukcie: Skontrolujte pevnosť upevnenia a celkovú integritu zostavy.
Stav elektrického pripojenia: Overte stav elektrického pripojenia.
Štrukturálna konzistencia: Skontrolujte zarovnanie komponentov a stav zostavy.
Stav cesty prenosu tepla: Skontrolujte integritu cesty prenosu tepla.
Prevádzka chladenia a odvodu tepla: Potvrďte funkciu chladenia a prevádzku odvodu tepla.
Pred inštaláciou sa uistite, že kontaktná plocha je rovná a čistá. Naneste teplovodivú pastu rovnomerne medzi modul a kontaktný povrch. Upevňovacie skrutky dotiahnite rovnomerne, aby ste zabránili nadmernému namáhaniu keramického podkladu.
Horúca strana by mala mať dostatočný priestor na odvod tepla. Slabý tepelný kontakt alebo nedostatočná schopnosť uvoľňovania tepla môže znížiť chladiaci výkon.
Studená strana absorbuje teplo z cieľového komponentu, zatiaľ čo horúca strana uvoľňuje teplo cez chladič a ventilátor.
Počas inštalácie:
● Studená strana sa pripája ku komponentu vyžadujúcemu chladenie.
● Horúca strana sa pripája k štruktúre rozptylu tepla.
● Prúdenie vzduchu okolo chladiča by malo zostať voľné.
Napájací zdroj by mal zodpovedať elektrickým špecifikáciám zvoleného termoelektrického chladiaceho modulu.
Odporúčané úvahy:
● Používajte stabilný zdroj jednosmerného prúdu.
● Zosúlaďte požiadavky na napätie a prúd so špecifikáciou modulu TEC.
● Vyhnite sa nestabilným podmienkam napájania, ktoré môžu ovplyvniť chladenie.
Bežné príčiny zahŕňajú:
● Nedostatočná kapacita chladiča
● Slabý kontakt medzi povrchmi prenášajúcimi teplo
● Nerovnomerné nanášanie tepelného maziva
● Prach blokujúci povrch odvádzajúci teplo
● Nesprávna inštalácia chladiacej konštrukcie
Horúca strana musí neustále uvoľňovať prenesené teplo. Akumulácia tepla môže znížiť chladiaci účinok.

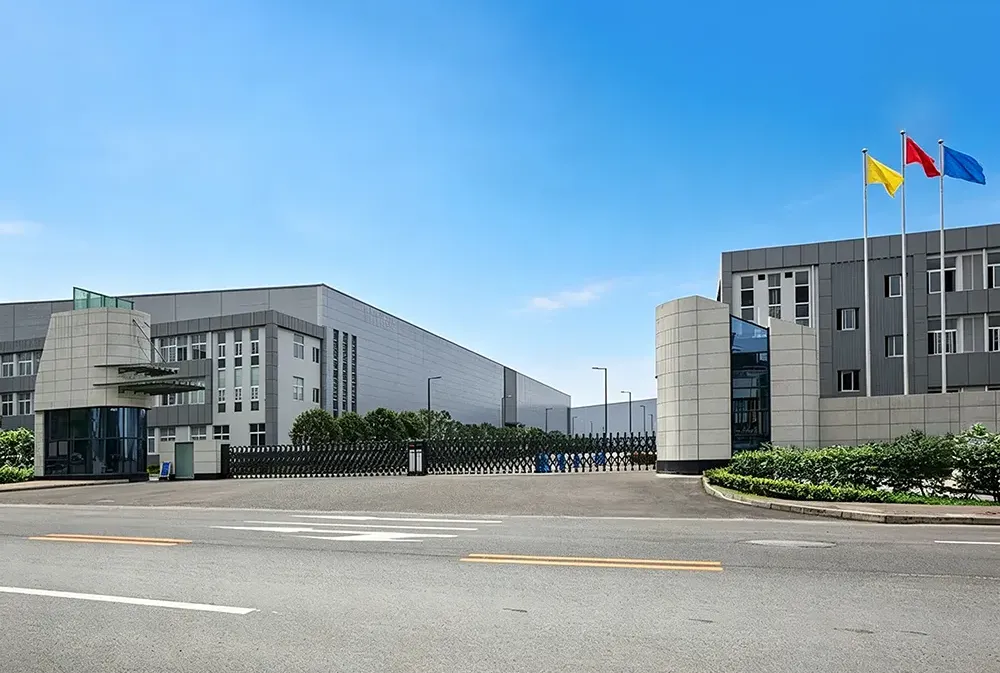

X-meritan má výrobné kapacity pokrývajúce termoelektrické materiály, komponenty TEC a integrované tepelné zostavy. Výrobný systém podporuje celý proces od vývoja termoelektrického materiálu až po integráciu Peltierovej zostavy.
● Vývoj termoelektrických materiálov: Vyvíjajte a spracovávajte termoelektrické materiály pre aplikácie komponentov TEC.
● Kompletná výroba zostáv: Integrujte termoelektrické čipy, keramické substráty, materiály tepelného rozhrania, bloky na prenos tepla, chladiče a ventilátory do hotových chladiacich zostáv.
● Zariadenia na vlastné spracovanie: Výrobné linky sú vybavené pecami na namáčanie plechu, vibračnými lismi, zváracími strojmi, dávkovacími strojmi, automatickými zváracími strojmi, spájkovacím zariadením na pretavenie a ďalším montážnym vybavením.
● Viacstupňová kontrola kvality: Kontrolujte kľúčové procesy vrátane umiestnenia čipu, lepenia keramického substrátu, spájkovania spojov, aplikácie tepelného rozhrania a kontroly stavu finálnej montáže.
● Možnosť návrhu tepelnej štruktúry: Vyvíjajte štruktúry na prenos a odvod tepla podľa rôznych požiadaviek na integráciu zariadení.
Skúsenosti s výrobou X-meritan pokrývajú aplikácie v oblasti komunikácie z optických vlákien, priemyselných lekárskych zariadení, inteligentnej automobilovej elektroniky, spotrebnej elektroniky a výskumných nástrojov vyžadujúcich chladenie polovodičov a reguláciu teploty.
