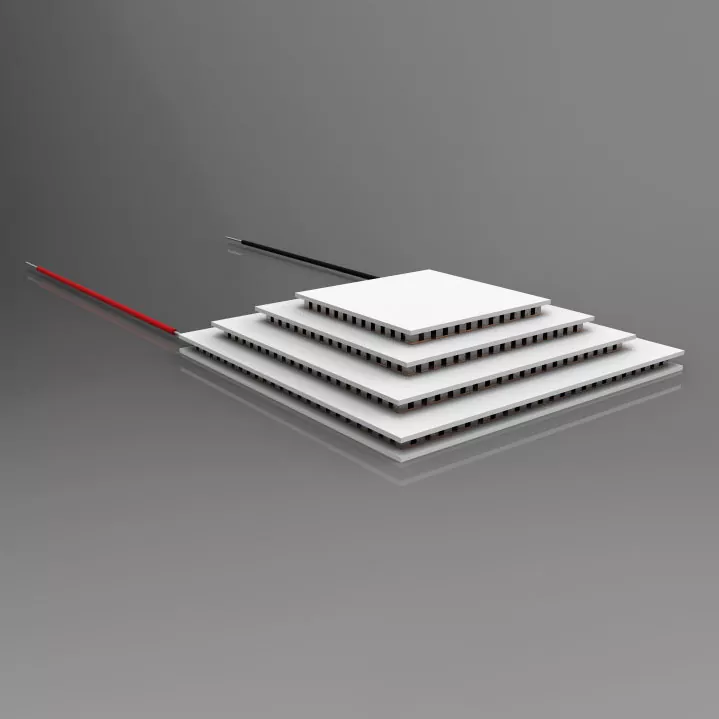

Trojstupňové termoelektrické chladiče

Keď výrobcovia X-Meritan vyrábajú tento trojstupňový termoelektrický chladič, používajú termoelektrické substráty z teluridu bizmutu s vysokou čistotou v kombinácii s presnou technológiou spracovania bariérovej vrstvy. Celková konštrukcia je kompaktná a vedenie tepla je rovnomerné.

Výrobný proces prísne dodržiava systém riadenia kvality ISO9001. Každý modul bude podrobený viacerým testom vrátane tepelnej vodivosti, elektrickej stability a odolnosti voči starnutiu.

Skúsenosti s výberom a vyhýbaním sa nástrahám

Mnoho inžinierov pri výbere viacstupňových TEC často prehliada skutočné pracovné podmienky, rozptyl tepla pri záťaži a zhoršenie výkonu spôsobené vákuovým prostredím. Jednoducho sa zamerajú na parameter maximálneho teplotného rozdielu a priamo prevezmú parametre vzorky bez zohľadnenia skutočnej situácie. Výsledkom je, že celý stroj nedosahuje očakávaný nízkoteplotný efekt.

Na základe našich dlhoročných projektových skúseností v oblasti poskytovania komponentov pre optickú komunikáciu a lekárske zariadenia nie je trojstupňový termoelektrický chladič vhodný pre všetky požiadavky na chladenie.

Ak zariadenie vyžaduje teplotný rozdiel len niekoľko stupňov Celzia alebo menej, odporúča sa najprv zvoliť jednostupňový modul.

Trojstupňový produkt je vhodnejší pre scenáre s malým chladiacim výkonom, snaha o extrémne nízke teploty a nulovú toleranciu voči vibráciám.

Kapacita odvádzania tepla na horúcom konci priamo určuje skutočný dosiahnuteľný pokles teploty. Nedostatočný odvod tepla, aj keď sú špecifikácie modulu primerané, zabráni plnému využitiu výhody hlbokého chladenia kaskádovej konštrukcie.

Keď zákazníci predložia požiadavky, odporúča sa súčasne poskytnúť teplotu prostredia, cieľovú teplotu studeného konca, tepelné zaťaženie zariadenia, či pracuje vo vákuovom prostredí a riešenie rozptylu tepla na horúcom konci. To nám uľahčí výber zodpovedajúcich modelov a zabráni opakovaným úpravám schémy počas fázy ladenia vzorky, čím sa ušetrí cyklus výskumu a vývoja.

Tabuľka výhod rozdielov

Funkcia produktu

Hlavnou funkciou trojstupňových termoelektrických chladičov je dosiahnuť „chladenie pri veľmi nízkej teplote a uzamknutie konštantnej teploty“ pre vysoko citlivé presné zariadenia, čím sa rieši problém teplotného posunu spôsobeného samovoľným zahrievaním komponentov a kolísaním teploty prostredia počas prevádzky presných zariadení.

Na základe princípu termoelektrického chladenia v tuhom stave, bez kompresného mechanizmu, efektívne prenáša teplo a udržuje komponenty jadra v cieľovom rozsahu nízkych teplôt.

Dokáže rýchlo pôsobiť proti teplu generovanému prevádzkou zariadenia, potlačiť kolísanie teploty, ktoré spôsobuje odchýlky v údajoch, a zabezpečiť presnosť detekcie prístroja, stabilitu vlnovej dĺžky lasera a pomer signálu k šumu snímača.

Podporuje tiež obojsmernú reguláciu teploty, berúc do úvahy potreby rýchleho chladenia, regulácie konštantnej teploty a antikondenzačnej izolácie a je vhodný pre prísne požiadavky na reguláciu teploty v mikroprostredí vo vedeckom výskume, lekárskej starostlivosti a optickej komunikácii.

Hlavné predajné body

1. Trojúrovňová kaskádová chladiaca štruktúra môže dosiahnuť teplotný rozdiel, ktorý jednostupňová TEC nemôže dosiahnuť

2. Vo vnútri nie sú žiadne pohyblivé komponenty, ako sú ventilátory a kompresory, úplne bez vibrácií a hluku

3. Bez dizajnu chladiva, náš produkt je v čistom termoelektrickom pracovnom režime v tuhom stave

4. Rýchla rýchlosť odozvy na teplotu a presnosť regulácie vysokej teploty

5. Kompaktný a odolný, s dlhou životnosťou

6. Má dobrú odolnosť voči zmenám teploty a vlhkosti

Továrenské výhody

X-Meritan je jedným z mála domácich výrobcov s kompletnou schopnosťou priemyselného reťazca polovodičového termoelektrického chladenia, ktorý pokrýva celý proces od výskumu termoelektrických surovín, presného spracovania komponentov, montáže modulov a návrhu riešenia na odvod tepla. Nie je obmedzovaný externými dodávateľskými reťazcami a môže kontrolovať konzistenciu kvality produktu zo zdroja.

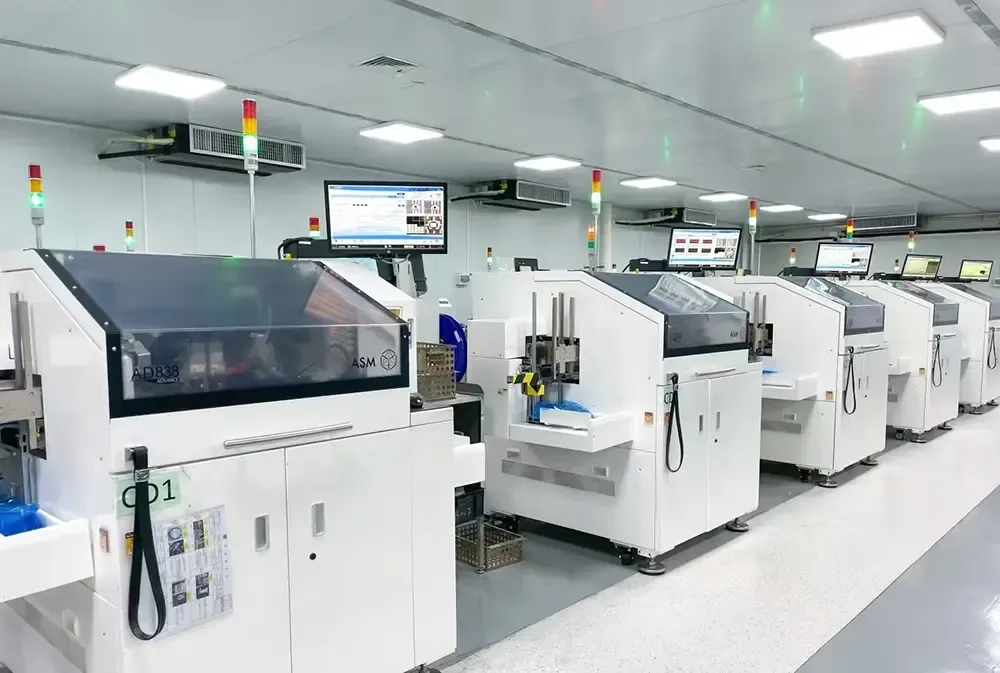

Má vlastné laboratórium na výskum materiálov, precíznu výrobnú dielňu a nezávislé testovacie centrum výkonu, vybavené kompletnou sadou automatizovaných výrobných a testovacích zariadení. Disponuje tímom senior inžinierov v oblasti materiálového a tepelného manažmentu, ktorí ovládajú základnú technológiu kaskádového TEC, a okrem štandardných hotových produktov dokáže rýchlo implementovať aj rôzne neštandardné zákazkové projekty.

Podnik slúžil mnohým spoločnostiam z rebríčka Fortune 500 a národným kľúčovým laboratóriám, pričom prísne implementoval kontrolu kvality ISO9001. Nielenže dodáva, ale poskytuje aj hodnotenie predbežného stavu, návrhy na výber, overovanie vzoriek, sledovanie výroby a posttechnické poradenstvo počas celého životného cyklu, čím pomáha zákazníkom skrátiť celkový vývojový cyklus a znížiť náklady na komplexné používanie.

FAQ

Q1: V ktorých typoch zariadení sú trojstupňové termoelektrické chladiče všeobecne použiteľné?

A1: Používa sa hlavne v lekárskych analytických prístrojoch, laserových a fotoelektrických komponentoch, optických komunikačných zariadeniach 5G, leteckých snímacích zariadeniach a laboratórnych výskumných prístrojoch. Kľúčové aplikačné scenáre nevyžadujú žiadne vibrácie a extrémne nízke teploty.

Q2: Aké prispôsobené služby môže vaša spoločnosť poskytnúť?

A2: Podporuje sa prispôsobenie veľkosti, hrúbky, elektrických parametrov, štrukturálneho tvaru a povrchovej úpravy. Exkluzívne moduly môžu byť vyvinuté na základe zákazníckych výkresov, vzoriek a skutočných požiadaviek na pracovné podmienky.

Q3: Ako dlho je normálna životnosť trojstupňového modulu TEC?

A3: Za menovitých podmienok a s nainštalovanými kvalifikovanými komponentmi na odvod tepla môže modul stabilne fungovať desiatky tisíc hodín a pevná konštrukcia nemá takmer žiadne mechanické opotrebovanie.

Q4: Ako sa priamy nákup z vašej továrne porovnáva s nákupom od obchodnej spoločnosti?

A4: Sme plne procesne vyvinutá a vlastnoručne vyrobená zdrojová továreň s nezávislým testovacím systémom. Naša ponuka je stabilná. Okrem hardvérových produktov vieme poskytnúť aj technickú podporu tepelného manažmentu, čím sa znížia medzináklady.

Q5: Má produkt zodpovedajúcu certifikáciu systému kvality?

A5: Výroba prísne dodržiava normy systému riadenia kvality ISO9001. Príslušné materiály sú k dispozícii na požiadanie a spĺňajú požiadavky na colné odbavenie v zámorí a schválenie projektu.

Q6: Aký je proces obstarávania? Môžu byť vzorky poskytnuté ako prvé?

A6: Po potvrdení technických parametrov je možné dohodnúť testovanie vzoriek; akonáhle je potvrdenie vzorky v poriadku, môže sa začať hromadná výroba. Priebeh výroby a testovania je možné sledovať počas celého procesu objednávky.

Otázka 7: Ak mi nie je jasný výber zariadenia, môže vaša spoločnosť poskytnúť technickú pomoc?

A7: Áno, môžeme poskytnúť informácie, ako sú stav zariadenia, podmienky chladenia a cieľové teploty. Naši inžinieri môžu pomôcť pri výbere produktov a poskytnúť referenčné riešenia.
