Dvojstupňové termoelektrické chladiče

Dvojstupňové termoelektrické chladiče X-Meritan používajú dvojstupňovú sériovú štruktúru, v ktorej prvý termoelektrický stupeň predstavuje medzistupeň chladenia pre druhý stupeň. Za vhodných prevádzkových podmienok môže táto kaskádová konfigurácia dosiahnuť väčší teplotný rozdiel ako jednostupňová TEC.

Moduly využívajú polovodičové termoelektrické prvky a jednosmerné napájanie bez kompresorov alebo iných pohyblivých mechanických častí. Sú vhodné pre lokálnu reguláciu teploty, kde sa vyžaduje kompaktná konštrukcia, nízke vibrácie a riadená prevádzka pri nízkych teplotách.

Dvojstupňová štruktúra

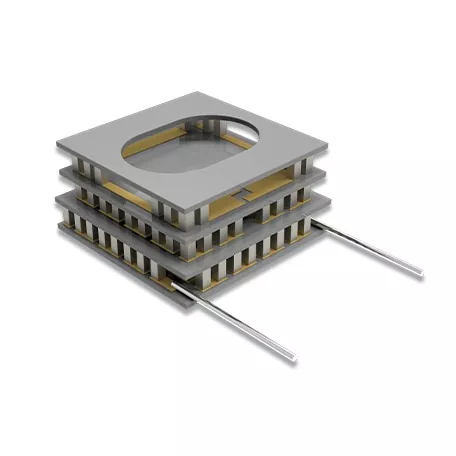

Dvojstupňový TEC pozostáva z dvoch termoelektrických stupňov spojených cez medziľahlé tepelné rozhranie:

Studená strana → Prvá fáza → Stredné rozhranie → Druhá fáza → Horúca strana

Prvý stupeň odoberá teplo z kontrolovanej oblasti, zatiaľ čo druhý stupeň odovzdáva teplo smerom k horúcej strane. Druhý stupeň teda spracováva teplo odovzdané z prvého stupňa, ako aj elektrický vstup do modulu.

Dosiahnuteľný teplotný rozdiel závisí od tepelného zaťaženia, teploty horúcej strany, prevádzkového prúdu a podmienok odmietnutia tepla.

Štruktúra modulu

Keramický substrát

Keramické substráty z oxidu hlinitého (Al₂O3) poskytujú elektrickú izoláciu a štrukturálnu podporu termoelektrického modulu, pričom vytvárajú tepelné povrchy medzi termoelektrickými prvkami a vonkajším tepelným systémom.

P-N Termoelektrické prvky

Polovodičové prvky typu P a N tvoria termoelektrické jadro a zabezpečujú elektrickú a tepelnú premenu potrebnú na chladenie. X-Meritan používa termoelektrické materiály na báze Bi₂Te₃ pre aplikácie na reguláciu teploty okolia a nízkych teplôt.

Stredné tepelné rozhranie

Dva termoelektrické stupne sú mechanicky a tepelne spojené cez medziľahlé rozhranie. Pri navrhovaní celého modulu je potrebné zvážiť jeho tepelné a mechanické vlastnosti.

Pripojenie jednosmerného prúdu

Modul pracuje zo zdroja jednosmerného prúdu. Elektrická konfigurácia, napájacie káble a prevádzkové podmienky sú určené podľa štruktúry modulu a požiadaviek aplikácie.

Termoelektrický materiál

X-Meritan má schopnosti pokrývajúce vývoj termoelektrických materiálov, výrobu, výrobu komponentov, montáž a testovanie. Jeho komponenty TEC využívajú extrudované materiály na báze Bi₂Te₃-Sb₂Te₃.

Proces extrúzie aplikuje vysokotlakovú plastickú deformáciu na vytvorenie hustej textúrovanej štruktúry. To podporuje následné procesy rezania a stenčovania a umožňuje výrobu malých termoelektrických prvkov.

Konečný druh materiálu a rozmery prvkov sa vyberajú podľa štruktúry modulu a výrobných požiadaviek.

Dvojstupňové verzus jednostupňové TEC

Dvojstupňová konfigurácia sa vo všeobecnosti zvažuje, keď požadovaný teplotný rozdiel presahuje praktický rozsah jednostupňovej konštrukcie.

Aplikácie

Infračervená detekcia

 Dvojstupňové termoelektrické chladiče môžu poskytovať lokalizovanú reguláciu teploty pre infračervené detektory a súvisiace snímacie komponenty, kde je potrebný väčší teplotný rozdiel.

Chladenie CCD snímača

V prípade zobrazovacích systémov na báze CCD môže termoelektrické chladenie udržiavať senzor na riadenej prevádzkovej teplote, kde tepelná požiadavka presahuje praktický rozsah jednostupňového modulu.

Letectvo a satelitná komunikácia

Konštrukcia termoelektrických modulov v pevnej fáze môže byť zvažovaná pre letecké a satelitné komunikačné zariadenia, kde architektúra zariadenia, dostupný priestor a požiadavky na vibrácie obmedzujú použitie konvenčných mechanických chladiacich systémov.

Lekárske a laboratórne vybavenie

Dvojstupňová termoelektrická technológia môže byť použitá na biochemické analytické zariadenia a laboratórne studené štádiá vyžadujúce kontrolované nízkoteplotné podmienky.

Testovanie elektronických komponentov

Moduly TEC môžu poskytnúť kontrolované tepelné prostredie na testovanie charakteristík elektronických komponentov a iných zariadení citlivých na teplotu pri nízkych teplotách.

Zákazkový vývoj

X-Meritan podporuje prispôsobené termoelektrické moduly na základe zákazníckych výkresov, vzoriek, rozmerov a požiadaviek aplikácie.

Typický vývojový proces je:

Preskúmanie požiadaviek → Návrh štruktúry → Výroba vzorky → Hodnotenie výkonnosti → Potvrdenie → Výroba

V prípade nových návrhov kľúčové technické vstupy zahŕňajú cieľový teplotný rozsah, tepelné zaťaženie, dostupný inštalačný priestor, podmienky napájania a metódu odmietnutia tepla na horúcej strane.

Výroba a kvalita

Tím X-Meritan má viac ako 10 rokov skúseností v oblasti tepelného manažmentu polovodičov so schopnosťami pokrývajúcimi vývoj termoelektrických materiálov, výrobu komponentov, montáž a testovanie.

Výrobné zariadenia zahŕňajú zariadenia na spájkovanie, pretavenie, dávkovanie, rezanie, tesnenie, vytvrdzovanie a tlač, podporované špeciálnymi montážnymi a testovacími zariadeniami.

Systém manažérstva kvality sa riadi normou ISO 9001:2015. Pre príslušné produkty a konfigurácie je k dispozícii dokumentácia o súlade s RoHS a REACH, pričom konkrétna dokumentácia je potvrdená podľa dodaného modulu.

Informácie o výbere

Pre technické hodnotenie a výber TEC sú užitočné nasledujúce informácie:

Produktový výkres, existujúci modul alebo testovacie údaje môžu byť poskytnuté aj vtedy, keď nový modul potrebuje nahradiť existujúci dizajn alebo sa zhodovať s ním.

FAQ

Prečo používať dvojstupňový TEC namiesto jednostupňového dizajnu?

Dvojstupňové termoelektrické chladiče sa berú do úvahy vtedy, keď jednostupňový modul nedokáže poskytnúť požadovaný stav studenej strany pri špecifikovanom tepelnom zaťažení a teplote horúcej strany.

Môže dvojstupňový TEC pracovať pod 0 °C?

áno. Prevádzka pri teplote nižšej ako 0 °C je možná, ak je konštrukcia modulu, tepelné zaťaženie, podmienky horúcej strany a riadiaci systém vhodné pre požadovaný teplotný rozsah.

Aké informácie sú potrebné na výber dvojstupňového TEC?

Cieľová teplota studenej strany, teplota horúcej strany, tepelné zaťaženie, dostupné rozmery, napájanie a metóda odmietnutia tepla patria medzi hlavné parametre používané na výber.

Dokáže X-Meritan prispôsobiť dvojstupňové moduly TEC?

áno. X-Meritan dokáže vyvinúť moduly podľa zákazníckych výkresov, vzoriek, rozmerových požiadaviek, elektrických podmienok a požiadaviek aplikácie.
