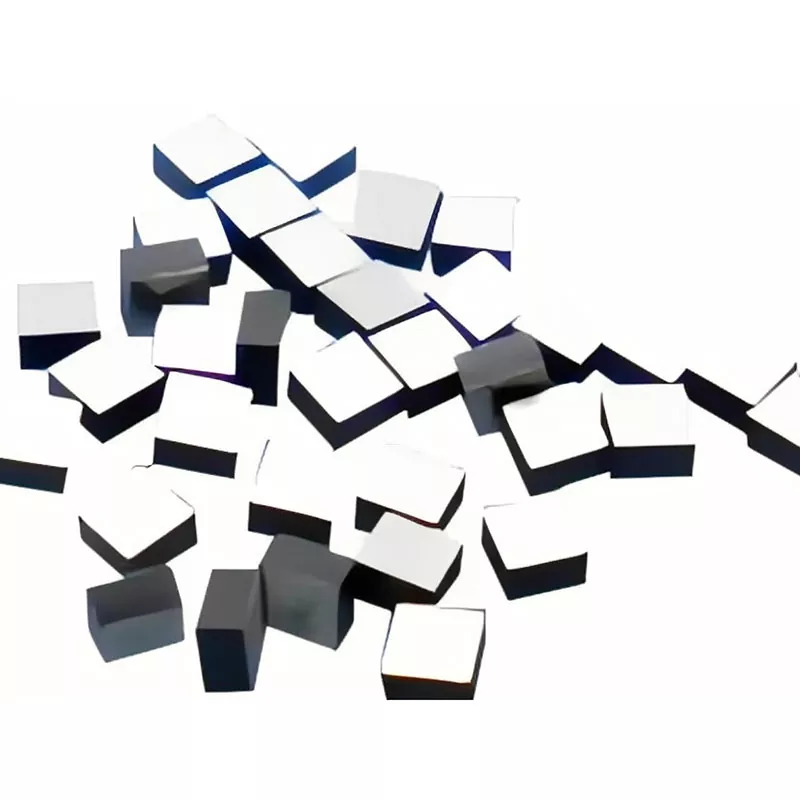

Vysoko presný NTC termistorový čip

NTC termistory používajú charakteristiku záporného teplotného koeficientu, čo znamená, že ich odpor sa mení so zmenami teploty. V snímacom obvode môže byť zmena odporu prevedená na informácie o teplote na monitorovanie a riadenie.

V prípade čipových aplikácií výber R25, hodnoty B, tolerancie odporu, rozmerov čipu a štruktúry elektród priamo ovplyvňuje prispôsobenie a zostavenie obvodu. R25 označuje nominálny odpor pri 25°C, zatiaľ čo hodnota B popisuje odporovo-teplotnú charakteristiku termistora.

Vysoko presný termistorový čip NTC je určený pre aplikácie, kde je potrebné umiestniť snímací prvok blízko súčiastky citlivého na teplotu, pričom je potrebné zachovať malý priestor.

Technické parametre

Nasledujúce modely predstavujú dostupné špecifikácie produktu. Elektrické hodnoty a rozmery by sa mali zvoliť podľa požadovaných charakteristík obvodu a spôsobu montáže.

Ďalšie dostupné rozsahy

Malá veľkosť

Vysoko presný termistorový čip NTC je dostupný v kompaktných štruktúrach pre aplikácie, kde by bežný zabalený snímač teploty zaberal príliš veľa miesta. Vybrané modely v aktuálnom sortimente majú rozmery už od 0,45 × 0,45 mm, pričom prispôsobené rozmery čipu je možné vyhodnotiť na základe zákazníckych výkresov alebo vzoriek.

Malá štruktúra čipu je vhodná na umiestnenie snímacieho prvku v blízkosti optických, elektronických alebo iných komponentov citlivých na teplotu. Konečné rozmery by mali byť potvrdené podľa požadovaných elektrických charakteristík a procesu montáže.

Lepenie drôtom

Čip môže byť dodaný s pozlátenými alebo postriebrenými elektródami na spájanie drôtov. Spájanie zlatých, hliníkových a strieborných drôtov môže byť podporované v závislosti od konfigurácie elektródy a procesu montáže.

Táto štruktúra je vhodná pre kompaktné hybridné moduly a iné zostavy, kde je potrebné integrovať termistor priamo do oblasti snímania. Požiadavky na materiál elektród a lepenie je možné potvrdiť počas hodnotenia vzorky.

NTC termistory s drôtenou väzbou sa používajú aj v aplikáciách kompaktných optických transceiverov, kde je snímací prvok umiestnený v blízkosti optických komponentov citlivých na teplotu.

Odolnosť a hodnota B

Odolnosť a hodnota B by sa mali vyberať ako zhodná kombinácia a nie ako úplne nezávislé parametre. Dostupný rozsah odporu je 1kΩ až 1000kΩ, zatiaľ čo rozsah hodnoty B je 3200K až 4500K.

Pri návrhu obvodu by sa mal spoločne zvážiť nominálny odpor pri 25 °C, hodnota B, tolerancia a požadovaný rozsah snímania. Dostupné sú štandardné kombinácie a neštandardné požiadavky je možné vyhodnotiť na základe aplikácie.

Hodnota B je bežne špecifikovaná spolu s referenčným teplotným rozsahom, ako je B25/50 alebo B25/85, takže presná definícia by mala byť potvrdená v príslušnej špecifikácii produktu pred kalibráciou okruhu. Komerčné čipové NTC produktové dáta od hlavných výrobcov podobne špecifikujú R25 a B hodnoty s definovanými referenčnými teplotami.

Tolerancia odporu

Vybrané modely je možné dodať s toleranciou odporu ±0,5% a ±1%. Táto špecifikácia popisuje prípustnú odchýlku nominálnej hodnoty odporu a nemala by byť prezentovaná ako celková presnosť merania teploty.

V prípade obvodov citlivých na teplotu môže konečný výsledok merania teploty ovplyvniť tolerancia odporu, tolerancia hodnoty B, návrh obvodu, metóda kalibrácie a prevádzkové podmienky. Požadovaná tolerancia by sa preto mala zvoliť podľa celého systému snímania.

Tepelná odozva

Tepelná časová konštanta uvedených modelov je ≤ 2 s alebo ≤ 3 s, v závislosti od štruktúry čipu a modelu. Menšia tepelná časová konštanta vo všeobecnosti naznačuje, že termistor rýchlejšie dosiahne tepelnú rovnováhu s okolitými podmienkami.

Skutočná odozva v zostavenom module závisí aj od spôsobu montáže, tepelnej väzby, okolitých materiálov a prúdenia vzduchu. Z tohto dôvodu by mala byť špecifikácia čipu vyhodnotená spolu so skutočnou štruktúrou inštalácie.

Aplikácie

Optická komunikácia

Vysoko presný termistorový čip NTC je možné integrovať do optických komunikačných modulov a optických transceiverov na monitorovanie teploty. Jeho kompaktná štruktúra umožňuje umiestnenie snímacieho prvku v blízkosti optických komponentov citlivých na teplotu bez pridania konvenčného externého snímača.

Toto je obzvlášť dôležité v optických zostavách, kde je dostupný inštalačný priestor obmedzený a zmeny teploty je potrebné monitorovať v blízkosti kontrolovaného komponentu. NTC termistory s drôtenou väzbou sa špecificky používajú na snímanie teploty v dizajnoch optických transceiverov.

Lekárske vybavenie

Kompaktné čipy NTC možno integrovať do lekárskych prístrojov a laboratórnych zariadení, kde sa prvok snímania teploty musí zmestiť do obmedzeného priestoru inštalácie. Rôzne hodnoty odporu, hodnoty B a možnosti tolerancie umožňujú, aby bol komponent prispôsobený rôznym snímacím obvodom.

Konečná špecifikácia by sa mala vybrať podľa požadovaného teplotného rozsahu, charakteristík okruhu, spôsobu inštalácie a príslušných požiadaviek na zariadenie.

Automobilový radar

Automobilové radarové moduly obsahujú kompaktné elektronické komponenty, ktoré môžu vyžadovať monitorovanie teploty počas prevádzky. Malý tvarový faktor čipu NTC umožňuje integráciu snímania teploty do elektronických zostáv s vysokou hustotou.

Pre automobilové aplikácie by sa pred výberom konečného modelu mala potvrdiť požadovaná prevádzková teplota, charakteristiky odporu, tolerancia, mechanická štruktúra a požiadavky na spoľahlivosť.

Laboratórne vybavenie

Čip je možné použiť aj v laboratórnych a testovacích zariadeniach, kde sa vyžaduje kompaktný prvok na snímanie teploty. Odpor a hodnotu B je možné zvoliť podľa snímacieho obvodu, pričom rozmery čipu je možné zvážiť spolu s dostupným inštalačným priestorom.

Pre prototyp alebo prispôsobené vybavenie môže X-Meritan pred výrobou vyhodnotiť požiadavky na základe zákazníckych výkresov alebo vzoriek.

Prispôsobenie

Elektrické parametre

Vysoko presný termistorový čip NTC je možné vyhodnotiť z hľadiska prispôsobených elektrických požiadaviek. Dostupné hodnoty odporu pokrývajú 1kΩ až 1000kΩ, s hodnotami B od 3200K do 4500K. Pre vybrané špecifikácie sú k dispozícii možnosti tolerancie odporu ±0,5 % a ±1 %.

Pri požiadavke na prispôsobený model môžu zákazníci poskytnúť požadované R25, hodnotu B, toleranciu, prevádzkové podmienky a cieľovú aplikáciu. Tieto parametre pomáhajú určiť, či je možné použiť existujúci model alebo či je potrebné vyhodnotiť novú špecifikáciu.

Rozmery čipu

Rozmery čipu je možné vyhodnotiť podľa dostupného inštalačného priestoru a procesu montáže. Existujúce modely zahŕňajú kompaktné štruktúry, ako napríklad 0,45 × 0,45 × 0,20 mm a 0,45 × 0,45 × 0,25 mm.

V prípade neštandardných rozmerov môže X-Meritan skontrolovať zákaznícke výkresy alebo vzorky a potvrdiť dosiahnuteľnú štruktúru spolu s požadovanými elektrickými parametrami.

Možnosti elektród

Pre rôzne požiadavky na lepenie sú k dispozícii možnosti pozlátených alebo postriebrených elektród. Materiál elektródy by sa mal vyberať spolu s plánovaným materiálom drôtu a procesom spájania.

Počas vývoja vzorky je možné pred sériovou výrobou skontrolovať štruktúru elektród, spôsob lepenia, rozmery čipu a elektrické charakteristiky.

Výroba a podpora vzoriek

X-Meritan vyrába materiály a komponenty súvisiace s polovodičmi a poskytuje podporu výroby prispôsobených elektronických komponentov. Dostupné výrobné zariadenia zahŕňajú vibračné súradnicové stroje, zváracie stroje, automatické baliace stroje a zariadenia na presné rezanie.

Pre prispôsobené NTC termistorové čipy je možné výrobu vyhodnotiť zo vzoriek alebo výkresov zákazníka. Pred hromadnou výrobou je možné použiť fázu potvrdenia vzorky na overenie rozmerov, elektrických parametrov, požiadaviek na elektródy a kompatibility montáže.

Tento proces poskytuje zákazníkom definovaný bod na kontrolu produktu vzhľadom na ich aplikačné požiadavky pred uvoľnením väčšej výrobnej zákazky.

FAQ

Aké hodnoty odporu a B sú k dispozícii?

Dostupný rozsah odporu je 1kΩ až 1000kΩ, s hodnotami B od 3200K do 4500K. Štandardné modely zahŕňajú hodnoty odporu 5kΩ, 10kΩ, 20kΩ, 30kΩ, 47kΩ, 50kΩ a 100kΩ.

Aká tolerancia odporu je k dispozícii?

Vybrané špecifikácie sú dostupné s toleranciou odporu ±0,5 % a ±1 %. Požadovaná tolerancia by sa mala zvoliť podľa okruhu a požiadaviek na snímanie teploty.

Môže byť čip spojený drôtom?

áno. K dispozícii sú možnosti pozlátených alebo postriebrených elektród. Spojenie zlatých, hliníkových a strieborných drôtov možno hodnotiť podľa konfigurácie elektródy a procesu montáže.

Aká je najmenšia dostupná veľkosť čipu?

Produktová rada zahŕňa kompaktné modely ako 0,45 × 0,45 × 0,20 mm a 0,45 × 0,45 × 0,25 mm. Prispôsobené rozmery je možné vyhodnotiť zo zákazníckych výkresov alebo vzoriek, pričom konečná veľkosť závisí od požadovaných elektrických a konštrukčných špecifikácií.

áno. X-Meritan dokáže vyhodnotiť prispôsobený odpor, hodnotu B, rozmery, toleranciu a požiadavky na elektródy. Zákaznícke výkresy alebo vzorky môžu byť použité ako základ pre hodnotenie produktu a potvrdenie vzorky.

Ako si mám vybrať NTC termistorový čip?

Začnite s požadovaným odporom pri 25 °C, hodnote B, rozsahu snímania teploty, tolerancii odporu, dostupnom inštalačnom priestore a spôsobe lepenia. Pre prispôsobené aplikácie môže poskytnutie požiadaviek na obvod, inštalačný výkres alebo existujúcu vzorku pomôcť určiť vhodnú špecifikáciu.

O X-Meritan

X-Meritan je čínsky výrobca, ktorý sa špecializuje na polovodičové materiály, komponenty a produkty tepelného manažmentu. Jeho schopnosti pokrývajú vývoj materiálov, výrobu komponentov, zákazkovú výrobu a podporu aplikácií.

Spoločnosť poskytuje aplikácie vrátane optickej komunikácie, snímania, lekárskeho vybavenia, automobilovej elektroniky a spotrebnej elektroniky. Produkty sa dodávajú do Európy, Severnej Ameriky, Južnej Ameriky, juhovýchodnej Ázie a na ďalšie medzinárodné trhy.

Pre vysoko presný termistorový čip NTC poskytuje X-Meritan podporu od výberu špecifikácií a hodnotenia vzoriek až po výrobu na mieru. Zákazníci môžu poskytnúť výkresy, vzorky alebo elektrické požiadavky na technické vyhodnotenie pred výrobou
