NTC termistor pre optickú komunikáciu

X-Meritan vyrába NTC termistor pre optickú komunikáciu používaný na snímanie teploty v optických transceiveroch vrátane tvarových faktorov SFP, QSFP a CFP. Tieto komponenty sú umiestnené blízko laserovej diódy alebo vo vnútri riadiacej slučky TEC, aby poskytovali teplotnú spätnú väzbu v reálnom čase. Hodnota odporu sa predvídateľne mení s teplotou, čo umožňuje riadiacemu obvodu udržiavať stabilný pracovný bod lasera.

Presné monitorovanie teploty v optických moduloch nie je pohodlnou funkciou. Vlnová dĺžka lasera sa pri mnohých DFB laseroch posúva približne o 0,1 nm na stupeň Celzia. Posun teploty o niekoľko stupňov môže posunúť výstup mimo prijateľného kanálového okna v systémoch DWDM. NTC termistor pre optickú komunikáciu poskytuje signál spätnej väzby, ktorý ovládač TEC používa na korekciu tohto posunu.

Ako funguje NTC termistor v optickom module

NTC termistor pre optickú komunikáciu je zvyčajne pripojený k rovnakému držiaku ako laserová dióda alebo je pripojený k studenej strane TEC. Pri zmene teploty lasera sa odpor termistora mení podľa nelineárnej krivky definovanej hodnotou R25 a konštantou B. Riadiaci obvod meria tento odpor, prevádza ho na hodnotu teploty a upravuje prúd TEC tak, aby sa laser dostal späť na cieľovú teplotu.

Vzťah medzi odporom a teplotou sa riadi štandardnou rovnicou:

R(T) = R25 × exp[ B × (1/T - 1/298,15)]

Kde T je v Kelvinoch a B je materiálová konštanta. Pre aplikácie optických modulov sú bežné hodnoty B25/50 medzi 3380 K a 3950 K. Voľba závisí od očakávaného rozsahu prevádzkových teplôt a od rozlíšenia požadovaného riadiacim obvodom.

Technické parametre

V tabuľke nižšie sú uvedené štandardné konfigurácie dostupné od X-Meritan. Pre objemové projekty sú možné vlastné hodnoty.

Všetky hodnoty sú overené vo výrobe. Pre každú šaržu je možné dodať úplnú správu o teste s meraním odporu a hodnoty B.

Dôležitá poznámka o samoohrievaní: Merací prúd cez NTC musí byť dostatočne nízky, aby energia rozptýlená v termistore nezvýšila jeho teplotu o viac ako 0,1 °C. Pre 10 kΩ NTC s faktorom rozptylu 1,5 mW/°C to znamená, že merací prúd by mal zostať pod približne 120 µA. Prekročenie tejto hodnoty spôsobí, že termistor načíta vyššiu teplotu, než je skutočná teplota lasera, čo môže viesť k prechladnutiu riadiacej slučky.

Fyzický dizajn a montáž

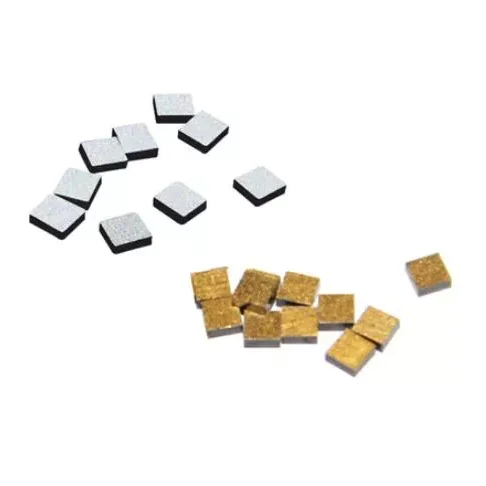

X-Meritan dodáva termistor NTC pre optickú komunikáciu vo forme holých čipov s elektródami Au alebo Ag, vhodnými na spájanie drôtov alebo spájkovanie na keramické podložky. Rozmery čipu sú typicky v rozsahu 0,5 mm x 0,5 mm až 1,0 mm x 1,0 mm, s hrúbkou od 0,2 mm do 0,5 mm. Tento malý rozmer umožňuje umiestnenie priamo vedľa laserovej diódy bez toho, aby zasahoval do optickej dráhy.

Pre zákazníkov, ktorí uprednostňujú predmontovaný komponent, môže byť čip namontovaný na malý nosič z oxidu hlinitého alebo nitridu hliníka s olovenými drôtmi. S touto verziou sa ľahšie manipuluje na manuálnych montážnych linkách a zjednodušuje proces lepenia.

Povrch elektródy je určený na spájanie Au drôtom alebo spájkovanie PbSn/AuSn. Konkrétna metalizácia sa vyberá na základe montážneho postupu zákazníka. Pre každý typ elektródy poskytujeme katalógové listy s odporúčanými parametrami lepenia.

Doba odozvy a tepelná väzba

Tepelná časová konštanta holého čipu NTC je zvyčajne nižšia ako 1 sekunda, keď je namontovaný s tenkou vrstvou tepelného lepidla alebo spájky. V pokojnom vzduchu, bez montáže, je časová konštanta vyššia. V prípade aplikácií s optickými modulmi musí byť NTC tepelne spojený s rovnakým povrchom ako laserová dióda alebo studená platňa TEC. Hrubá línia lepidla alebo vzduchová medzera spomalia odozvu a spôsobia teplotný posun medzi snímačom a laserom.

NTC čip odporúčame osadiť tepelne vodivým lepidlom alebo predliskom spájky. Hrúbka spojovacej vrstvy by mala byť regulovaná na menej ako 25 µm. To zaisťuje, že NTC sleduje teplotu lasera s minimálnym oneskorením, čo je rozhodujúce pre riadiace slučky TEC pracujúce pri rýchlosti aktualizácie nad 10 Hz.

Stabilita a dlhodobý drift

NTC termistor pre optickú komunikáciu môže časom vykazovať malý posun odporu, najmä pri prevádzke pri zvýšených teplotách. Naše zloženie materiálu a pasivácia elektródy znižujú tento posun na úroveň, ktorá neovplyvňuje výkon optického modulu počas typickej 10-ročnej životnosti. Nižšie uvedená tabuľka ukazuje očakávaný posun pri rôznych podmienkach skladovania na základe interného testovania spoľahlivosti.

Tieto hodnoty sú založené na zrýchlenom testovaní a nie sú zárukou. Skutočný posun závisí od montážneho napätia, vlhkosti a prevádzkového prúdu. Pre kvalifikované projekty môžeme poskytnúť podrobnú správu o spoľahlivosti.

Výroba a kontrola kvality

Čipy NTC sú vyrábané v našom vlastnom zariadení pomocou techník spracovania keramiky. Výrobný tok zahŕňa prípravu prášku, odlievanie pásky, tlač elektród, spekanie, rezanie do kociek a konečné elektrické testovanie. Materiálové zloženie kontrolujeme vo vlastnej réžii, čo umožňuje úpravu hodnoty B a odporových charakteristík.

Každá šarža je testovaná na:

● Odolnosť pri 25°C pomocou presného kúpeľa s konštantnou teplotou

● Hodnota B vypočítaná z meraní odporu pri 25 °C a 50 °C

● Vizuálna kontrola pri zväčšení

● Izolačný odpor

● Voliteľné tepelné cyklovanie podľa požiadaviek zákazníka

Testovacie údaje sú archivované a môžu byť sprístupnené pri každej zásielke. Podporujeme aj postupy vstupnej kontroly špecifické pre zákazníka.

Sprievodca výberom

Pri výbere správneho termistora NTC pre váš optický modul zvážte nasledujúce faktory:

1. Hodnota R25

Bežné hodnoty sú 10 kΩ a 100 kΩ. Nižšie hodnoty odporu odoberajú viac meracieho prúdu, ale sú menej citlivé na šum. Vyššie hodnoty odporu sa ľahšie merajú pomocou jednoduchých obvodov ADC. Výber často závisí od integrovaného obvodu regulátora TEC použitého v module. Mnohé laserové ovládače a riadiace čipy TEC sú optimalizované pre špecifický rozsah odporu NTC, zvyčajne 10 kΩ alebo 50 kΩ.

2. B hodnota

Hodnota B určuje, ako veľmi sa mení odpor na stupeň. Vyššia hodnota B poskytuje väčšiu zmenu odporu na stupeň, čo môže zlepšiť rozlíšenie teploty. Avšak veľmi vysoká hodnota B tiež znamená, že pri nízkych teplotách sa odpor stáva veľmi vysokým, čo môže presiahnuť vstupný rozsah meracieho obvodu. B25/50 = 3435 K je bežný kompromis pre optické moduly pracujúce od -10°C do +75°C.

3. Tolerancia

Tolerancia odporu a tolerancia hodnoty B priamo ovplyvňujú presnosť merania teploty. Tolerancia odporu ±1% kombinovaná s toleranciou hodnoty B ±1% má za následok počiatočnú chybu teploty približne ±0,3°C pri 25°C. Pre aplikácie DWDM, kde stabilita vlnovej dĺžky musí byť v rozmedzí ±0,01 nm, môže byť táto chyba príliš veľká. Krok kalibrácie vo firmvéri modulu môže kompenzovať počiatočnú toleranciu, ale tolerancia musí byť dostatočne tesná, aby kalibrácia zostala platná v prevádzkovom rozsahu.

4. Balenie a lepenie

NTC sa musí zmestiť do dostupného priestoru vo vnútri optického modulu. Holé čipy ponúkajú najmenšiu stopu, ale vyžadujú spájanie drôtom alebo zariadenie na pripevnenie matrice. Predmontované čipy na keramických nosičoch zjednodušujú montáž, ale pridávajú výšku. Môžeme poskytnúť obe možnosti a poradiť s najlepšou voľbou pre vašu výrobnú linku.

5. Samozahrievanie

Merací prúd musí byť udržiavaný na nízkej úrovni. Pre 10 kΩ NTC s rozptylovým faktorom 1,5 mW/°C je maximálny merací prúd pre 0,1°C samoohrev približne 120 µA. Ak váš ovládač TEC používa vyšší prúd, zvážte nižší odpor NTC alebo väčší čip s vyšším rozptylovým faktorom.

Ak si nie ste istí, ktoré parametre zvoliť, uveďte číslo dielu regulátora TEC a cieľový rozsah teplôt. Môžeme odporučiť kompatibilnú konfiguráciu NTC.

Typické aplikácie

Optické transceivery SFP a QSFP

NTC termistory sa používajú vo vnútri modulu na monitorovanie teploty lasera. Signál sa privádza do ovládača TEC, ktorý udržuje laser na pevnej teplote, zvyčajne 25 °C alebo 45 °C v závislosti od konštrukcie lasera.

DWDM a koherentné moduly

Pre lasery s úzkou šírkou čiary a stabilné vlnové dĺžky je presnosť NTC rozhodujúca. Regulačná slučka musí udržiavať teplotu v rozmedzí ±0,1 °C, aby sa vlnová dĺžka udržala v rámci špecifikovanej kanálovej mriežky.

Podsady laserovej diódy

V balíkoch s holou laserovou diódou je NTC pripojená k rovnakému držiaku ako laserový čip. To poskytuje priame snímanie teploty bez dodatočnej tepelnej hmoty.

Telekomunikačné základňové stanice a vonkajšie vybavenie

NTC termistory sa tiež používajú v obvodoch monitorovania teploty vonkajších optických zosilňovačov a transceiverov, kde môžu byť výkyvy okolitej teploty veľké.

Často kladené otázky

Otázka: Aký je rozdiel medzi hodnotou R25 a B?

A: R25 je odpor pri 25°C. Hodnota B popisuje, ako sa odpor mení s teplotou. Oba parametre sú potrebné na výpočet odporu pri akejkoľvek inej teplote. Vyššia hodnota B znamená, že odpor sa pri danej zmene teploty viac zmení.

Otázka: Ako prevediem odpor na teplotu v mojom firmvéri?

Odpoveď: Najjednoduchšou metódou je použiť vyhľadávaciu tabuľku vygenerovanú z hodnôt R25 a B pomocou Steinhart-Hartovej rovnice alebo zjednodušenej B rovnice. Mnoho integrovaných obvodov radiča TEC má vstavané algoritmy konverzie. Môžeme poskytnúť tabuľku koeficientov pre váš konkrétny NTC.

Otázka: Môžem použiť toleranciu ±5 % NTC v module DWDM?

Odpoveď: Závisí to od vášho postupu kalibrácie. Tolerancia odporu ±5% kombinovaná s toleranciou ±1% B vedie k chybe teploty viac ako ±1°C pred kalibráciou. Ak vaša výrobná linka vykonáva jednorazovú kalibráciu pri známej teplote, počiatočný posun možno odstrániť. Ale tolerancia B stále ovplyvňuje presnosť sklonu. Pre DWDM odporúčame odpor aspoň ±1 % a hodnotu B ±0,5 %.

Otázka: Prečo záleží na samozohrievaní, ak je merací prúd len niekoľko stoviek mikroampérov?

Odpoveď: Aj malé prúdy môžu zohriať termistor nad okolitú teplotu. Prúd 100 µA cez 10 kΩ NTC rozptýli 0,1 mW. Pri faktore rozptylu 1,5 mW/°C to spôsobí zvýšenie teploty o 0,067°C. V prísne kontrolovanom laserovom module môže byť tento posun významný. Merací obvod by mal používať najnižší praktický prúd.

Otázka: Poskytujete vlastné hodnoty B alebo hodnoty odporu?

A: Áno. Môžeme upraviť materiálové zloženie tak, aby sme dosiahli vlastné hodnoty B v rozsahu 3000 K až 4500 K, a môžeme skrínovať špecifické hodnoty odporu s úzkymi toleranciami. Platia minimálne objednané množstvá.

Otázka: Môže byť NTC namontovaný priamo na laserový čip?

A: Zvyčajne nie. NTC sa montuje na spodnú montáž alebo studenú stranu TEC, nie na laserovú fazetu. Priamy kontakt s laserovým čipom by mohol spôsobiť elektrické problémy alebo problémy s tepelnou hmotnosťou. Odporúčame namontovať NTC čo najbližšie k laseru, ale elektricky izolovaný.

Kontakt a technická podpora

Ak chcete požiadať o vzorky alebo podrobné odporúčanie, uveďte nasledovné:

● Číslo dielu regulátora TEC alebo meraný prúd

● Cieľová teplota lasera

● Požadovaná presnosť teploty

● Dostupné miesto pre NTC

● Spôsob montáže (spájanie drôtom, spájkovanie, epoxid)

● Očakávaný ročný objem

Odpovedáme do jedného pracovného dňa a môžeme poskytnúť vzorky na vyhodnotenie.
