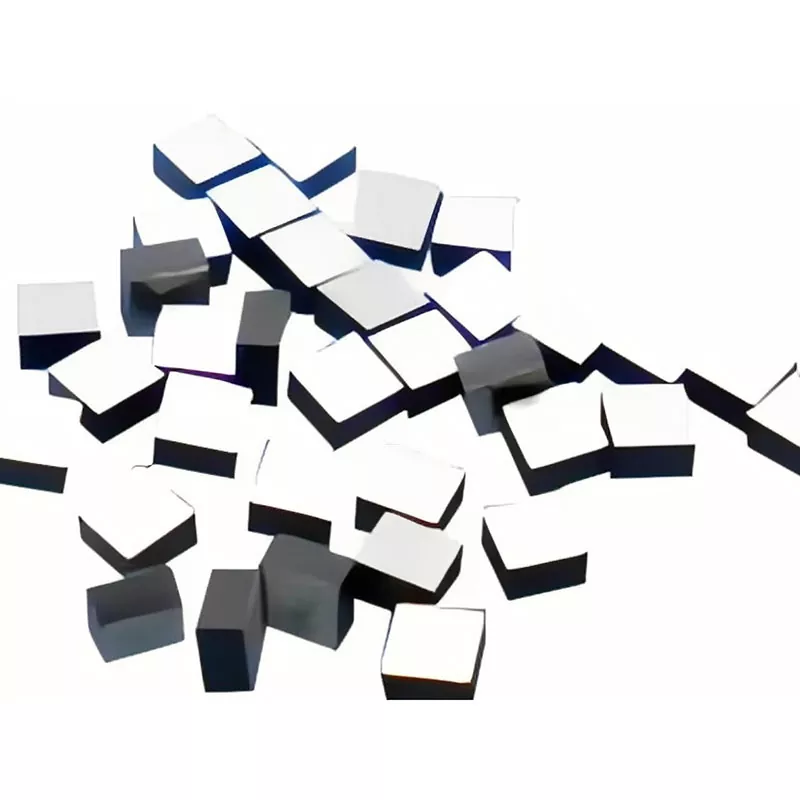

NTC termistor pre infračervený termočlánok

Termistor NTC pre infračervený termočlánok poskytuje dodatočný teplotný signál zmenou svojho odporu podľa teploty senzora. Signál termočlánku a signál NTC sa potom môžu spracovať spoločne, aby sa kompenzovali zmeny súvisiace s teplotou. To robí z NTC dôležitý podporný komponent v infračervených termočlánkových systémoch, kde sa vyžaduje stabilita a opakovateľnosť merania.

Ako to funguje

Základný pracovný vzťah možno chápať takto:

Infračervené žiarenie
↓
Termoelektrický článok generuje elektrický výstup
↓
Zmeny okolitej teploty alebo teploty snímača
↓
Zmeny odporu NTC
↓
Informácie o teplote číta obvod
↓
Aplikuje sa teplotná kompenzácia
↓
Stabilnejšie meranie termočlánkov

Keď infračervené žiarenie dosiahne termočlánok, snímač generuje elektrický výstup súvisiaci s teplotným rozdielom medzi snímacím prvkom a jeho referenčným prostredím.

Súčasne zmeny teploty okolia môžu zmeniť teplotu termočlánkového obalu a okolitých komponentov. NTC termistor reaguje na túto zmenu teploty zodpovedajúcou zmenou odporu.

Obvod na spracovanie signálu používa informácie o odpore NTC na odhadnutie vplyvu súvisiaceho s teplotou a aplikovanie kompenzácie na výstup termočlánku. Účelom nie je zvýšiť samotný infračervený signál, ale znížiť odchýlky merania spojené so zmenami v teplotnom prostredí snímača.

Prečo je teplotná kompenzácia dôležitá

NTC termistor pre infračervený termopilot je ovplyvnený viac než len cieľovým objektom. Zmeny teploty zostavy snímača môžu tiež ovplyvniť výstupný signál.

Vzťah možno zhrnúť takto:

Technické špecifikácie

Aplikácie

Bezkontaktné infračervené teplomery

Infračervené teplomery využívajú termočlánkové snímacie prvky na detekciu tepelného žiarenia bez priameho kontaktu s cieľom. NTC môže poskytnúť informácie o teplote na kompenzáciu zmien spôsobených zmenami v teplotnom prostredí snímača.

Lekárske meranie teploty

Systémy merania teploty na báze termočlánkov, vrátane ušných teplomerov a iných bezkontaktných lekárskych zariadení na meranie teploty, vyžadujú stabilný výstup senzora v meniacich sa podmienkach prostredia. NTC podporuje proces kompenzácie monitorovaním príslušných zmien teploty v okolí snímača.

Infračervené detekčné zariadenia

Infračervené detekčné systémy môžu zaznamenať zmeny výstupu pri zmene teploty snímača. Prispôsobené NTC poskytuje teplotnú referenciu potrebnú na korekciu teplotne závislých účinkov v detekčnom systéme.

HVAC a environmentálne snímanie

Inteligentné zariadenia HVAC a zariadenia na monitorovanie životného prostredia môžu fungovať v neustále sa meniacich okolitých podmienkach. Kompenzácia teploty NTC môže pomôcť modulom infračerveného snímania na báze termočlánkov udržiavať konzistentnejšie merania.

Domáce spotrebiče

Kompaktné infračervené snímacie moduly sa používajú v rôznych inteligentných zariadeniach na detekciu a monitorovanie teploty. NTC možno integrovať do zostavy termočlánku, kde je potrebná teplotná kompenzácia v rámci obmedzeného inštalačného priestoru.

Výskumné a vedecké prístroje

Vedecké a laboratórne infračervené meracie zariadenia môžu vyžadovať kontrolovaný a opakovateľný výkon snímača. Správne prispôsobené NTC môže poskytnúť teplotnú referenciu potrebnú na kompenzáciu termočlánku a kalibráciu.

Prečo zvoliť X-Meritan pre Thermopile NTC riešenia?

Výhoda X-Meritan nie je obmedzená na dodanie samostatného termistora. Spoločnosť pracuje s termoelektrickými materiálmi, základnými komponentmi, testovaním a riešeniami tepelného manažmentu, čím poskytuje širšiu technickú základňu pre prispôsobenie komponentov.

Schopnosť materiálu a komponentov

X-Meritan má skúsenosti s termoelektrickými materiálmi a polovodičovými komponentmi tepelného manažmentu, čím podporuje zákazníkov pracujúcich na projektoch súvisiacich s reguláciou teploty a snímaním.

Vývoj prispôsobených komponentov

Odpor, hodnota B, rozmery a tolerancia môžu byť prediskutované podľa požiadaviek zákazníka na zostavu termočlánku alebo elektronického obvodu.

Kontrola kvality a testovanie

Výrobné a testovacie procesy sa používajú na kontrolu výkonu komponentov a konzistencie šarží, čím sa podporuje stabilná dodávka pre overenie prototypu a následnú výrobu.

Overenie vzorky pred hromadnou výrobou

Zákazníci môžu poskytnúť výkresy, vzorky alebo technické požiadavky. X-Meritan môže oznámiť technické podrobnosti, zabezpečiť overenie vzorky a po potvrdení pokračovať v hromadnej výrobe.

Technická integračná podpora

Pre zákazníkov, ktorí vyvíjajú nový termočlánkový modul, sa môže X-Meritan podieľať na výbere komponentov a technickej komunikácii, aby pomohol zosúladiť NTC so senzorom a kompenzačným systémom.

FAQ

Akú funkciu má NTC termistor pre infračervený termočlánok v infračervenom termočlánku?

NTC termistor poskytuje informácie o teplote na kompenzáciu zmien súvisiacich s teplotou na výstupe termočlánku. Vo všeobecnosti sa používa skôr ako teplotný referenčný alebo kompenzačný komponent než primárny infračervený detektor.

Prečo potrebuje infračervený termočlánok teplotnú kompenzáciu?

Výstup termočlánku môže byť ovplyvnený zmenami teploty obalu snímača a okolitého prostredia. Bez vhodnej kompenzácie môžu tieto zmeny spôsobiť odchýlky merania, aj keď cieľová teplota zostáva nezmenená.

Ako kompenzuje NTC snímač termočlánku?

NTC mení odpor pri zmene teploty. Systém termočlánkov číta tento odpor a používa výsledné informácie o teplote vo svojom obvode na spracovanie signálu alebo v kompenzačnom algoritme na korekciu kolísania výstupu súvisiaceho s teplotou.

Ako vyberiem hodnotu odporu NTC pre termočlánok?

Požadovaný odpor závisí od obvodu termočlánku, referenčnej teploty, metódy kompenzácie a očakávaného prevádzkového rozsahu. NTC by sa malo vyberať spolu s termočlánkom a jeho návrhom na spracovanie signálu.

Ovplyvňuje hodnota B teplotnú kompenzáciu termočlánku?

áno. Hodnota B určuje vzťah NTC medzi odporom a teplotou, a preto ovplyvňuje informácie o teplote používané kompenzačným systémom.

Je možné prispôsobiť odpor NTC a hodnotu B?

áno. X-Meritan môže prediskutovať prispôsobené hodnoty odporu a B podľa požiadaviek systému termočlánkov.

Je možné prispôsobiť rozmery termočlánku NTC?

áno. Rozmery a fyzickú konfiguráciu možno vyhodnotiť podľa termočlánkového krytu, inštalačného priestoru a požiadaviek na montáž.

Dokáže X-Meritan vyvinúť NTC na základe výkresu alebo vzorky?

áno. Zákazníci môžu poskytnúť výkresy, vzorky alebo technické špecifikácie na vyhodnotenie. Overenie vzorky môže byť dokončené pred hromadnou výrobou.

Je tento NTC vhodný pre lekárske infračervené teplomery?

Termistory NTC možno použiť ako komponenty teplotnej kompenzácie v infračervených teplomeroch na báze termočlánkov, vrátane zdravotníckych zariadení na meranie teploty. Špecifický odpor, hodnota B, tolerancia a fyzická konfigurácia by sa mali zvoliť podľa konštrukcie snímača.
