Regulátor teploty TCB-NE s vysokou presnosťou

Regulátor teploty TCB-NE s vysokou presnosťou od výrobcu X-meritan je určený na reguláciu modulov termoelektrického chladiča (TEC) prostredníctvom spätnej väzby teploty v reálnom čase a regulácie v uzavretej slučke.

Regulátor kombinuje TEC pohon, meranie teploty, riadiace algoritmy a komunikačné funkcie na jedinej platforme PCB. 10K NTC termistor poskytuje teplotnú spätnú väzbu, zatiaľ čo PID riadiaci algoritmus nepretržite upravuje výstupný výkon TEC podľa rozdielu medzi nameranou teplotou a prednastavenou cieľovou hodnotou.

Integrovaný ovládač H-bridge riadi smer prúdu TEC, čím umožňuje prevádzku chladenia aj vykurovania pomocou jediného termoelektrického modulu. Rozhranie RS-232 umožňuje pripojenie k počítačom, vstavaným kontrolérom a automatizovaným zariadeniam na konfiguráciu parametrov, monitorovanie teploty a kontrolu prevádzkového stavu.

Technické špecifikácie

Ako funguje regulátor teploty TCB-NE?

TCB-NE funguje prostredníctvom procesu regulácie teploty v uzavretej slučke.

Termistor 10K NTC meria teplotu riadeného komponentu a prenáša spätnoväzbové dáta do regulátora. Algoritmus PID porovnáva nameranú teplotu s cieľovou teplotou a vypočítava požadovanú úpravu výstupu TEC.

Ovládač H-mostíka reguluje smer a veľkosť prúdu TEC:

● Kladný smer prúdu umožňuje chladenie.

● Obrátený smer prúdu umožňuje prevádzku vykurovania.

● Nastavenie PWM riadi výstupný výkon TEC podľa tepelných požiadaviek.

Prostredníctvom kontinuálneho nastavovania spätnej väzby udržuje regulátor teplotnú stabilitu pri meniacich sa okolitých podmienkach a tepelnom zaťažení.

Kľúčové vlastnosti

H-Bridge TEC Driver pre obojsmerné chladenie a kúrenie

TCB-NE integruje architektúru H-bridge TEC ovládača na riadenie smeru prúdu bez vonkajších obvodov na prepínanie polarity.

Medzi kľúčové funkcie patrí:

● Obojsmerné riadenie prúdu TEC pre prevádzku vykurovania a chladenia.

● Podpora modulov TEC s elektrickým odporom 4Ω až 40Ω.

● Priame spojenie medzi regulátorom a modulom TEC.

● Elektronické prepínanie smeru prúdu prostredníctvom integrovaného obvodu ovládača.

Konštrukcia H-bridge umožňuje, aby jeden modul TEC poskytoval funkcie znižovania aj zvyšovania teploty.

Regulácia teploty v uzavretej slučke PID

Regulátor teploty TCB-NE s vysokou presnosťou využíva teplotnú spätnú väzbu a PID algoritmy na udržanie prednastavených teplotných podmienok.

Ovládacie funkcie zahŕňajú:

● Teplotná spätná väzba v reálnom čase cez 10K NTC senzor.

● Nastavenie parametrov PID pre rôzne tepelné zaťaženia.

● Režim ovládania ON/OFF pre jednoduché aplikácie s prepínaním teploty.

● Nastavenie PWM výstupu od 0-100% pracovného cyklu pre reguláciu výkonu TEC.

Regulačný systém s uzavretou slučkou kompenzuje odchýlku teploty automatickým nastavením výstupu TEC.

Komunikačné rozhranie RS-232

TCB-NE poskytuje komunikáciu RS-232 cez konektor DB9 pre externé ovládanie a monitorovanie.

Komunikačné funkcie zahŕňajú:

● Príkazový protokol ASCII.

● Výber prenosovej rýchlosti 9600-115200 bps.

● Odčítanie teploty a konfigurácia parametrov pomocou sériových príkazov.

● Spojenie s počítačmi, vstavanými ovládačmi a automatizovanými testovacími systémami.

Sériové rozhranie umožňuje integráciu do programovateľných systémov regulácie teploty.

Kompaktný dizajn PCB

Regulátor integruje obvody riadenia TEC, snímania teploty, spracovania riadenia a komunikácie do kompaktnej zostavy PCB.

Charakteristiky dizajnu zahŕňajú:

● Integrovaný ovládač TEC a riadiaci obvod.

● Znížené množstvo externých elektronických komponentov.

● Priestorovo úsporná plocha plošného spoja 60 mm × 42 mm.

● Vhodné pre vstavané zariadenia na riadenie teploty.

Výrobná kapacita

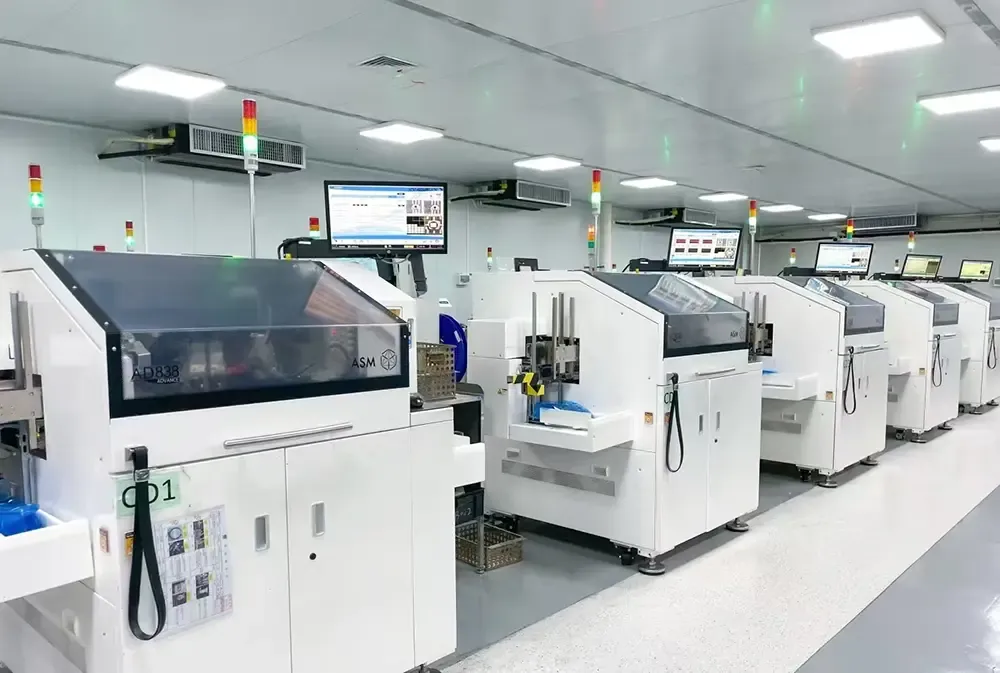

X-meritan vyrába dosky regulátorov teploty TCB-NE pomocou procesov montáže PCB vrátane:

● Automatické umiestnenie komponentov SMT.

● Proces spájkovania pretavením pre montáž PCB.

● Automatizované procesy dávkovania a vytvrdzovania na ochranu komponentov.

● Funkčné testovanie regulácie teploty a komunikačného výkonu.

Možnosti prispôsobenia zahŕňajú:

● Prispôsobené parametre NTC termistora.

● Upravené hodnoty teploty.

● Úprava konfigurácie komunikácie.

● Prispôsobenie hardvérového rozhrania.

Aplikácie

Komunikačné zariadenia z optických vlákien

TCB-NE sa používa na tepelnú stabilizáciu laserových modulov, optických transceiverov a iných optických komponentov citlivých na teplotu.

Regulácia teploty pomáha udržiavať stabilitu optickej vlnovej dĺžky a prevádzkovú konzistentnosť v optických systémoch na báze TEC.

Lekárske a laboratórne prístroje

Regulátor teploty TCB-NE s vysokou presnosťou podporuje analytické nástroje, testovacie zariadenia a laboratórne systémy vyžadujúce prostredie s kontrolovanou teplotou.

Typické aplikácie zahŕňajú moduly s reguláciou teploty, meracie zariadenia a výskumné platformy.

Automobilová elektronika

TCB-NE je možné integrovať do automobilových elektronických systémov vyžadujúcich tepelné riadenie optických senzorov, elektronických modulov a komponentov citlivých na teplotu.

Polovodičové testovacie a výskumné systémy

Regulátor je vhodný pre polovodičové testovacie platformy vyžadujúce programovateľnú reguláciu teploty, tepelné cyklovanie a reguláciu teploty na základe spätnej väzby.

Sprievodca integráciou regulátora teploty TCB-NE

TCB-NE je možné integrovať do systémov tepelného manažmentu TEC prostredníctvom nasledujúcich pripojení:

Pripojenie modulu TEC

Výstupné svorky TEC sa pripájajú priamo k termoelektrickému modulu na ovládanie vykurovania a chladenia.

Inštalácia snímača teploty

10K NTC termistor je inštalovaný v blízkosti riadeného komponentu, aby poskytoval teplotnú spätnú väzbu v reálnom čase.

Hostiteľské komunikačné pripojenie

Rozhranie RS-232 sa spája s PC, mikrokontrolérom alebo automatizovaným riadiacim systémom pre nastavenie teploty a nastavenie parametrov.

Systémová integrácia

Ovládač je možné kombinovať s:

● Moduly TEC.

● Chladiče a tepelné konštrukcie.

● Optické zariadenia.

● Laboratórne prístroje.

● Elektronické testovacie platformy.

Často kladené otázky

Dokáže TCB-NE ovládať vykurovanie aj chladenie?

áno. TCB-NE používa H-bridge TEC driver, ktorý obráti smer prúdu, čo umožňuje jednému TEC modulu pracovať v režime chladenia aj vykurovania.

Aký prúd TEC podporuje TCB-NE?

Regulátor podporuje výstupný prúd TEC od 0A do 10A s rozsahom napätia TEC 5V až 27V.

Aký teplotný senzor používa TCB-NE?

Štandardný snímač teploty je 10K NTC termistor s predvolenou hodnotou B 3950. Ostatné hodnoty B je možné prispôsobiť podľa požiadaviek aplikácie.

Aké komunikačné rozhranie poskytuje TCB-NE?

Ovládač používa rozhranie RS-232 s konektorom DB9 a podporuje komunikačné príkazy ASCII s prenosovou rýchlosťou od 9600 do 115200 bps.

Aké aplikácie používajú regulátor teploty TCB-NE s vysokou presnosťou?

Regulátor sa používa v systémoch tepelného manažmentu založených na TEC vrátane optických komunikačných zariadení, laboratórnych prístrojov, polovodičových testovacích systémov a aplikácií elektronickej kontroly teploty.
