Regulátor teploty TCB-NA pre štandardné chladiče

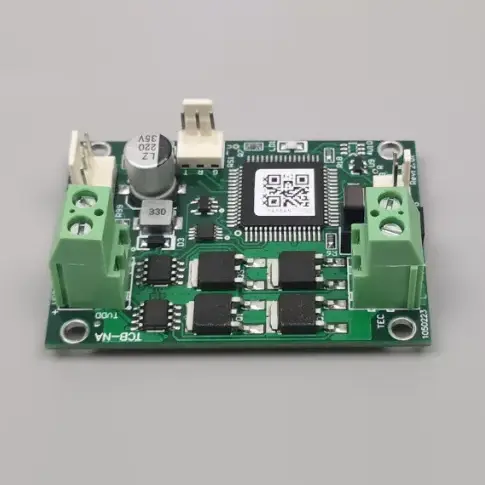

X-Meritan TCB-NA Temperature Controller for Standard Coolers je modul na riadenie teploty pre štandardné termoelektrické chladiče (TEC), ktorý podporuje chladenie aj vykurovanie. Poskytuje presnosť regulácie teploty ±0,1°C, prúd 0–10A TEC a rozsah regulácie -20°C až +100°C.

So štandardným sériovým rozhraním ASCII, snímaním teploty 10K NTC a kompaktnou štruktúrou 60 × 42 × 26,5 mm je TCB-NA navrhnutý na priamu integráciu do priemyselných a komerčných systémov tepelného manažmentu.

Technické špecifikácie

Hodnotu NTC B je možné prispôsobiť. Iná hodnota B ovplyvňuje meranie absolútnej teploty, ale nemení základnú presnosť regulácie.

Ovládacie funkcie

Kúrenie a chladenie

Regulátor meria teplotu cez snímač NTC a upravuje smer TEC podľa nastavenej hodnoty. To umožňuje rovnakému modulu poskytovať vykurovanie aj chladenie bez samostatného riadiaceho hardvéru.

Regulácia ON/OFF

Metóda ovládania ON/OFF je navrhnutá pre stabilné udržiavanie teploty v štandardných aplikáciách TEC, vrátane laserových diód a laboratórnych zariadení.

Sériové rozhranie

Nastavenie teploty a monitorovanie v reálnom čase je možné spravovať prostredníctvom sériového protokolu ASCII. Počas nastavovania a testovania je možné použiť bežné sériové nástroje, ako napríklad Windows HyperTerminal.

Vyhradené signály alarmu a „pripravenosti“ poskytujú spätnú väzbu o prevádzkovom stave, zatiaľ čo vstup na vypnutie TEC umožňuje hostiteľskému systému deaktivovať prevádzku TEC v prípade potreby.

Zhoda výkonu

TEC napätie

Prispôsobenie napätia je dôležité, pretože regulátor teploty TCB-NA pre štandardné chladiče neposkytuje interné obmedzenie výstupného napätia. Napájacie napätie nesmie prekročiť menovité napätie pripojeného TEC.

Napríklad pri použití 12V TEC by sa malo podľa toho zvoliť napájanie systému.

Power Ripple

Spínacia operácia regulátora môže zvýšiť zvlnenie pripojeného spínaného zdroja. Ak systém obsahuje ďalšie dosky citlivé na elektrický šum alebo EMI, môže byť vhodnejšie samostatné napájanie ovládača.

Teplotný výkon

Rozsah snímača

Pripojené 10K NTC podporuje špecifikovaný rozsah merania -30°C až +147°C, pričom aktívne riadenie teploty je špecifikované od -20°C do +100°C.

Presnosť

Špecifikovaná presnosť regulácie teploty a presnosť nastavenej teploty sú ±0,1°C. Skutočný výkon systému môže byť ovplyvnený aj toleranciou NTC, umiestnením snímača, tepelným kontaktom, charakteristikami TEC, rozptylom tepla a okolitými podmienkami.

Pre aplikácie vyžadujúce prísnu teplotnú stabilitu by sa malo testovanie vykonať s konečnou TEC, snímačom, zaťažením a mechanickou štruktúrou.

Oblasti použitia

Laserové diódy

Regulátor dokáže udržiavať stabilné tepelné prostredie pre laserové diódové systémy, kde teplota priamo ovplyvňuje prevádzkový výkon.

Laboratórne vybavenie

Je vhodný pre laboratórne prístroje vyžadujúce štandardný termoelektrický ohrev a chladenie so stabilnou reguláciou teploty.

Priemyselné systémy

Priemyselné zariadenia môžu využívať modul na všeobecné riadenie TEC, kde je dôležitá kompaktná inštalácia, sériová komunikácia a efektívnosť nákladov.

Inteligentné spotrebiče

Vďaka cenovo orientovanej architektúre je ovládač vhodný na výrobu inteligentných zariadení a iné objemové aplikácie vyžadujúce štandardnú reguláciu teploty.

TCB-NA alebo TCB-NE?

TCB-NA je vhodný, keď projekt uprednostňuje štandardnú reguláciu teploty a efektívnosť nákladov. Pre aplikácie vyžadujúce pokročilejší energetický manažment alebo funkcie regulácie teploty vyššej úrovne môže byť vhodnejšia séria TCB-NE.

Výber by mal byť založený na napätí TEC, prúde, cieľovej teplote, požiadavkách na riadenie, účinnosti a architektúre systému.

Požiadavky na obstarávanie

Pred objednaním by kupujúci mali potvrdiť menovité napätie TEC, maximálny prúd, napätie zdroja, cieľovú teplotu, požadovanú presnosť, špecifikáciu NTC, komunikačné požiadavky a prevádzkové prostredie.

X-Meritan prevádzkuje vlastnú továreň v Číne, ktorá pokrýva montáž PCB a konečnú kalibráciu. Jeho inžiniersky tím môže poskytnúť technickú podporu pre prispôsobenie napätia TEC, správu zvlnenia napájania a požiadavky na konfiguráciu. Štandardné zásoby komponentov a zámorská logistika podporujú OEM a objemové obstarávanie.

Poznámky k inštalácii

Napájací zdroj musí byť kompatibilný s hodnotením TEC. Prekročenie napätia TEC môže spôsobiť preťaženie komponentov, pretože regulátor teploty TCB-NA pre štandardné chladiče nemá žiadne vnútorné obmedzenie výstupného napätia.

Špecifikácia prúdu 0–10 A by sa mala vyhodnotiť spolu s TEC, kabelážou, konektormi a napájacím zdrojom. Správny odvod tepla je potrebný aj pre celý termoelektrický systém.

Pri pripájaní inej citlivej elektroniky k rovnakému spínanému zdroju skontrolujte pred finálnou integráciou systému zvlnenie a výkon EMI.

Často kladené otázky

Aké napätie TEC môže TCB-NA podporovať?

Regulátor podporuje TEC napätia od 5V do 27V. Napätie TEC musí byť rovnaké alebo vyššie ako napájacie napätie dosky. Pretože TCB-NA nemá žiadne vnútorné obmedzenie výstupného napätia, napájací zdroj nesmie prekročiť menovité napätie TEC.

Aký je maximálny prúd TEC?

Regulátor teploty TCB-NA pre štandardné chladiče podporuje rozsah prúdu TEC 0–10 A. Skutočný prevádzkový prúd by sa mal zvoliť podľa hodnoty TEC, tepelného zaťaženia, zapojenia, konektorov a kapacity napájacieho zdroja.

Dokáže regulátor zabezpečiť vykurovanie aj chladenie?

áno. Obojsmerná architektúra riadenia umožňuje TEC pracovať v režime vykurovania aj chladenia, čo umožňuje udržiavať cieľovú teplotu pri meniacich sa okolitých podmienkach.

Aký snímač teploty používa regulátor?

Štandardná konfigurácia používa 10K NTC s predvolenou hodnotou B 3950. Hodnotu B je možné prispôsobiť podľa požiadaviek aplikácie. Špecifikovaný rozsah merania je -30 °C až +147 °C, s rozsahom kontroly od -20 °C do +100 °C.

Ako je možné kontrolovať alebo monitorovať TCB-NA?

Regulátor používa štandardné sériové rozhranie ASCII na nastavenie teploty a monitorovanie v reálnom čase. Poskytuje tiež alarmové a stavové signály „pripravenosti“ a vstup na vypnutie TEC pre integráciu s hostiteľským riadiacim systémom.
