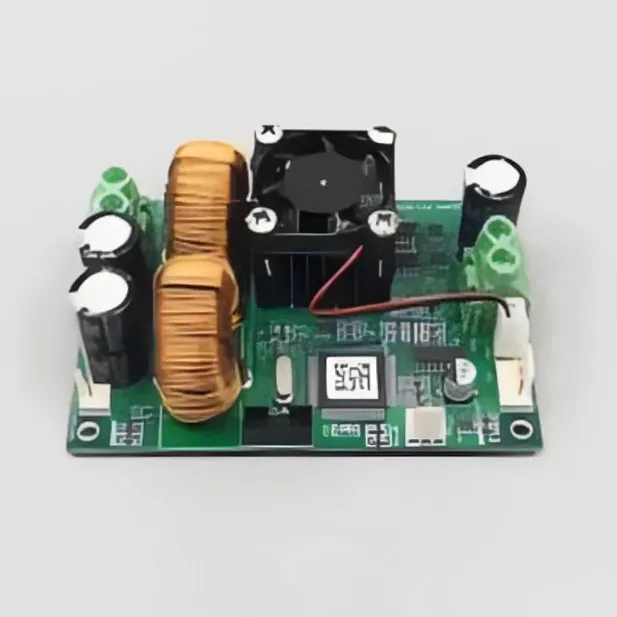

PID regulátor teploty

X-Meritan vyrába PID regulátory teploty používané v priemyselných vykurovacích a chladiacich systémoch. Tieto zariadenia čítajú teplotný signál zo snímača, porovnávajú ho s nastavenou hodnotou a upravujú výstup tak, aby bola procesná teplota stabilná. Bežné aplikácie zahŕňajú vytláčanie plastov, baliace stroje, laboratórne pece a linky na spracovanie potravín.

Regulátor nie je samostatné vykurovacie zariadenie. Poskytuje riadiaci signál, ktorý riadi relé, polovodičové relé (SSR) alebo analógový výstup. Vlastné vykurovanie alebo chladenie je vykonávané externými prvkami, ako sú kazetové ohrievače, pásové ohrievače alebo chladiace ventily.

Ako funguje PID regulácia

PID znamená proporcionálne, integrálne a odvodené. Regulátor nepretržite meria rozdiel medzi nastavenou a skutočnou teplotou. Tento rozdiel sa nazýva chyba.

Proporcionálny člen vytvára výstup úmerný aktuálnej chybe. Integrálny člen akumuluje minulé chyby a koriguje vyrovnanie v ustálenom stave. Odvodený výraz reaguje na rýchlosť zmeny a pomáha znižovať prekročenie.

V praxi nastavuje užívateľ alebo funkcia automatického ladenia regulátora tri parametre: proporcionálne pásmo, integračný čas a derivačný čas. Správne ladenie je nevyhnutné. Zle vyladená slučka PID bude oscilovať alebo reagovať pomaly. Ovládanie ON-OFF je jednoduchšie a používa sa tam, kde proces toleruje teplotné výkyvy.

Technické parametre

Všetky špecifikácie sú overené pri záverečnom teste. Ku každej jednotke je možné dodať kalibračný certifikát.

Možnosti vstupu a výstupu

Regulátor sa musí zhodovať so snímačom teploty a zariadením na spínanie záťaže. V tabuľke nižšie sú zhrnuté bežné kombinácie.

Nesúlad medzi typom vstupu a snímačom spôsobuje nesprávne hodnoty. Nesúlad medzi výstupom a zariadením na spínanie záťaže spôsobuje zlyhanie ovládania alebo poškodenie komponentov.

PID vs ON-OFF riadenie

Ovládanie ON-OFF úplne zapne výstup, keď teplota klesne pod nastavenú hodnotu a úplne vypne, keď stúpne nad nastavenú hodnotu plus hysterézne pásmo. Táto metóda je jednoduchá a funguje pre systémy s veľkou tepelnou hmotnosťou, kde sú prijateľné teplotné výkyvy.

PID regulácia moduluje výstup nepretržite alebo v rýchlych dávkach. Udržuje teplotu blízko nastavenej hodnoty s minimálnymi osciláciami. PID sa vyžaduje pre procesy, ktoré vyžadujú tesnú toleranciu teploty, ako sú laboratórne inkubátory, vstrekovacie dýzy a regulácia teploty laserovej diódy.

Funkcia automatického ladenia v regulátoroch X-Meritan vypočíta počiatočné parametre PID zavedením riadenej poruchy a meraním odozvy procesu. Po automatickom ladení je pre optimálny výkon často potrebné manuálne jemné doladenie.

Úvahy o inštalácii a zapojení

Nesprávne zapojenie je najčastejšou príčinou porúch na poli. Počas inštalácie je potrebné skontrolovať nasledujúce body:

Vstup termočlánku: Použite správny predlžovací kábel termočlánku. Nepoužívajte medený drôt. Polarita sa musí zhodovať. Kompenzácia studeného konca zabudovaná v regulátore predpokladá, že svorkovnica má známu teplotu. Neumiestňujte ovládač do blízkosti zdrojov horúceho vzduchu, ktoré spôsobujú kolísanie teploty na svorkách.

RTD vstup: Použite trojvodičové alebo štvorvodičové pripojenie na zrušenie odporu vodiča. Dvojvodičové pripojenie spôsobuje chybu merania, najmä pri dlhých kábloch.

Výstup SSR: Výstup SSR ovládača je nízkonapäťový jednosmerný impulz. Musí byť pripojený k riadiacemu vstupu externého SSR. Nepripájajte ho priamo k vykurovaciemu telesu.

Reléový výstup: Na ochranu kontaktov relé použite tlmiaci obvod cez indukčnú záťaž. Životnosť relé je určená pre určitý počet operácií pri danom prúde. Časté spínanie pri vysokom prúde skracuje životnosť.

Napájanie: Široký napäťový vstup akceptuje väčšinu priemyselných sietí. Ale napäťové špičky z blízkych motorov alebo stýkačov môžu poškodiť ovládač. Ak je elektrické vedenie hlučné, použite prepäťovú ochranu alebo sieťový filter.

Uzemnenie: Pripojte uzemňovaciu svorku k správnemu uzemneniu. To znižuje elektrický šum a zvyšuje bezpečnosť.

Sprievodca výberom

Ak chcete vybrať regulátor teploty PID, odpovedzte na tieto otázky:

1. Aký typ snímača sa použije?

Termočlánky pokrývajú široký rozsah teplôt a rýchlo reagujú. RTD sú presnejšie a stabilnejšie pri nižších teplotách, ale pomalšie. Analógové vstupy sa používajú, keď teplotný signál prichádza z vysielača.

2. Aký je požadovaný teplotný rozsah?

Rozsah regulátora musí pokrývať očakávaný prevádzkový rozsah. Použitie ovládača so širším rozsahom, ako je potrebné, znižuje rozlíšenie. Napríklad termočlánkový regulátor K s rozsahom 0-1370°C ukazuje rozlíšenie 1°C. Ovládač s rozsahom 0-400 °C môže ukazovať rozlíšenie 0,1 °C.

3. Čo je zariadenie na prepínanie záťaže?

Ak používate SSR, vyberte výstup meniča SSR. Pri použití mechanického stýkača je vhodný reléový výstup. Ak je koncovým ovládacím prvkom proporcionálny ventil alebo regulátor výkonu SCR, použite analógový výstup.

4. Aká presnosť sa vyžaduje?

Špecifikácia presnosti zobrazenia je ±0,5 % FS alebo ±1 číslica. Pre rozsah 0-400°C to je ±2°C. Ak proces vyžaduje reguláciu ±0,5°C, samotný regulátor to nedokáže dosiahnuť. Presnosť snímača, tepelné straty a vyladenie systému tiež prispievajú ku konečnej presnosti riadenia.

5. Je potrebná komunikácia alebo alarm?

Alarmové výstupy sú užitočné pre ochranu proti prehriatiu. RS485 Modbus umožňuje kontrolu a nastavenie regulátora z PLC alebo počítača. Tieto možnosti zvyšujú náklady, takže vyberte len to, čo aplikácia vyžaduje.

Typické aplikácie

Plastové a baliace stroje

Regulátory PID regulujú teplotu extrúznych sudov, rozdeľovačov horúcich vtokových kanálov a tepelne zváracích tyčí. Konštantná teplota zabraňuje degradácii materiálu a zabezpečuje kvalitu tesnenia.

Laboratórne vybavenie

Muflové pece, sušiace pece a kúpele s konštantnou teplotou sa spoliehajú na PID regulátory pre opakovateľné podmienky. Pomalá tepelná odozva týchto systémov vyžaduje starostlivé vyladenie integrálneho člena.

Spracovanie potravín

Komerčné pece, fritézy a pasterizátory používajú PID regulátory na splnenie noriem bezpečnosti a kvality potravín. Regulátor často spolupracuje so snímačom PT100 pre presné meranie nízkych teplôt.

Výroba polovodičov a elektroniky

Spájkovacie stanice, pretavovacie pece a vytvrdzovacie pece potrebujú pevné teplotné profily. PID regulátor pracuje s výstupmi SSR pre rýchle spínanie a jemné ovládanie.

Často kladené otázky

Otázka: Aký je rozdiel medzi PID a ON-OFF reguláciou v praxi?

A: Ovládanie ON-OFF prepína výstup medzi úplným zapnutím a úplným vypnutím. Teplota kolíše okolo nastavenej hodnoty. PID regulácia plynule upravuje výstup tak, aby bola teplota takmer konštantná. Použite PID, keď proces toleruje len malú odchýlku.

Otázka: Čo je automatické ladenie a kedy ho mám použiť?

A: Auto-tune je funkcia, ktorá automaticky vypočíta parametre PID. Funguje to tak, že výstup sa kontrolovane zapína a vypína a meria, ako systém reaguje. Spustite automatické ladenie počas počiatočného nastavenia alebo keď sa výrazne zmení tepelné zaťaženie. Po automatickom ladení skontrolujte výkon a v prípade potreby vykonajte manuálne úpravy.

Otázka: Prečo moja teplota prekročí nastavenú hodnotu?

Odpoveď: Prekmit zvyčajne znamená, že pásmo proporcionality je príliš úzke alebo integračný čas je príliš krátky. Regulátor aplikuje príliš veľa výstupu predtým, než teplota dosiahne nastavenú hodnotu. Zvýšte proporcionálne pásmo alebo znížte integračnú činnosť. Automatické ladenie môže pomôcť nájsť východiskový bod.

Otázka: Môžem použiť rovnaký regulátor na vykurovanie a chladenie?

Odpoveď: Niektoré modely podporujú duálny výstup tepla/chladu. Poskytujú jeden výstup na vykurovanie a druhý na chladenie. To je užitočné pre systémy, ktoré vyžadujú oboje, ako sú plastové extrudéry s ventilátormi chladenia vzduchom. Skontrolujte špecifikácie modelu a potvrďte dostupnosť duálneho výstupu.

Otázka: Ako zistím, či je môj snímač kompatibilný?

Odpoveď: Typ vstupu regulátora sa musí zhodovať so snímačom. Pri termočlánkoch sa typové písmeno (K, J, T atď.) musí zhodovať. Pre RTD sa krivka odporu (PT100 alebo PT1000) musí zhodovať. Použitie nesprávneho nastavenia bude mať za následok nesprávne odčítanie teploty. Väčšina ovládačov má konfiguračný parameter na výber typu vstupu.

Otázka: Aká je očakávaná životnosť PID regulátora?

Odpoveď: Pri správnej inštalácii a chladení môže elektronika fungovať mnoho rokov. Reléový výstup je najbežnejšou položkou opotrebovania. Životnosť kontaktov relé udáva výrobca a závisí od frekvencie spínania a prúdu. Výstupy SSR nemajú žiadne mechanické opotrebovanie, ale môžu zlyhať v dôsledku prehriatia alebo prepätia.

Otázka: Poskytujete technickú podporu pre ladenie?

A: Áno. Naši inžinieri vám môžu pomôcť s počiatočným nastavením a ladením pre špecifické aplikácie. Poskytnite podrobnosti o svojom tepelnom systéme vrátane výkonu ohrievača, typu snímača a charakteristík zaťaženia. Odpovedáme do jedného pracovného dňa.
