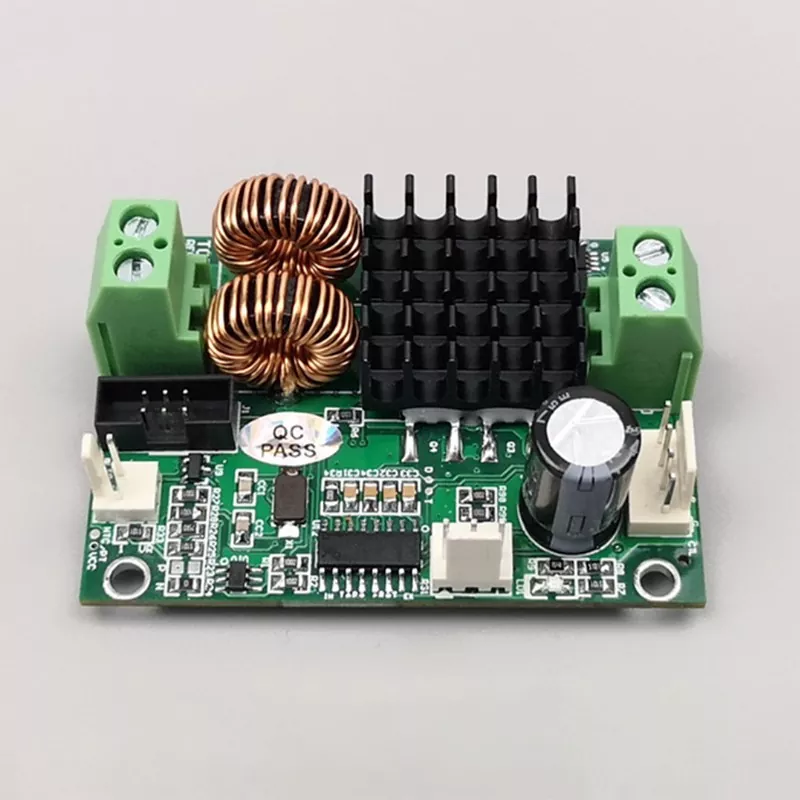

Regulátor teploty TCB-NC s kompaktným dizajnom a vysokou presnosťou

TCB-NC je špeciálna polovodičová doska na riadenie teploty navrhnutá pre scenáre priemyselného riadenia s vysokou hustotou a miniatúrne presné zariadenia. Regulátor teploty TCB-NC s kompaktným dizajnom a vysokou presnosťou využíva dizajn vysoko integrovaného obvodu, ktorý kombinuje výpočet PID, vysokovýkonné riadenie, získavanie údajov zo snímača NTC a spätnú väzbu signálu do jednej jednotky, čo umožňuje efektívnu integráciu systému.

Základný princíp fungovania

TCB-NC využíva optimalizovaný mechanizmus spätnej väzby PID s uzavretou slučkou špeciálne prispôsobený pre polovodičové aplikácie vykurovania a chladenia.

Využíva vstavaný teplotný senzor NTC na získavanie údajov o teplote v reálnom čase zo zariadenia a prostredia, pričom tieto namerané hodnoty rýchlo porovnáva s nastavenými parametrami, aby sa presne vypočítali teplotné odchýlky.

Využitím trojstupňového algoritmu PID (Proportional-Integral-Derivative) dynamicky upravuje výstupné parametre a nepretržite moduluje prúd dodávaný do termoelektrickej chladiacej platne, čím nahrádza tradičné jednoduché spôsoby ovládania zapnutia/vypnutia.

Tým sa účinne predchádza teplotným šokom spôsobeným rýchlymi teplotnými výkyvmi; aj keď sa teplota náplne dynamicky mení, regulátor sa rýchlo zafixuje na cieľovú teplotu, čím zaistí stabilnú, nepretržitú reguláciu teploty s minimálnymi výkyvmi.

Parametre

Vlastnosti produktu

1. Ultra-kompaktná štruktúra

Regulátor teploty TCB-NC s miniaturizovaným integrovaným dizajnom s kompaktným dizajnom a vysokou presnosťou eliminuje objemné štruktúry, ktoré sa nachádzajú v tradičných zariadeniach na reguláciu teploty. Jeho kompaktný a ľahký tvarový faktor umožňuje bezproblémové zabudovanie do priemyselných skríň s vysokou hustotou a miniatúrnych presných zariadení.

V porovnaní s tradičnými systémami výrazne šetrí inštalačný priestor a zodpovedá súčasným trendom miniaturizácie a integrácie priemyselných zariadení.

2. Odolnosť proti rušeniu EMC priemyselnej triedy

TCB-NC prechádza komplexným testovaním elektromagnetickej kompatibility (EMC) pred opustením továrne, čo preukazuje vynikajúcu odolnosť voči elektromagnetickému rušeniu.

Dokonca aj v zložitých priemyselných prostrediach charakterizovaných vysokým napätím, interakciou viacerých zariadení a silným elektromagnetickým šumom zachováva presný zber údajov o teplote a stabilnú prevádzku systému bez prerušenia signálu alebo zlyhania riadenia.

3. Jednoduchá interakcia človek-stroj

Obsahuje vizuálny displej s vysokým rozlíšením a intuitívnu navigáciu v ponuke, čo uľahčuje nastavenie parametrov a prepínanie režimov ovládania teploty.

Nevyžadujú sa žiadne špecializované technické znalosti; štandardní operátori môžu rýchlo dokončiť uvedenie zariadenia do prevádzky a kalibráciu parametrov, vďaka čomu je vhodný na nastavenie zariadení hromadnej výroby aj každodennú údržbu.

4. Presnosť ovládania ultra vysokej teploty

Špeciálne optimalizované pre náročné aplikácie, ako je výroba polovodičov, presné testovanie a laboratórna analýza; ponúka minimálnu teplotnú toleranciu a dlhodobo udržuje presné a stabilné teploty.

Efektívne rieši problémy, ako sú chyby pri testovaní a odchýlky procesu spôsobené kolísaním teploty v presných zariadeniach, čím sa zaisťujú vysoké výnosy produktov a presné experimentálne údaje.

5. Kompaktná veľkosť, vysoký výkon

Kombinuje kompaktný tvarový faktor s vysoko výkonným modulom pohonu, ktorý je schopný stabilne poháňať rôzne štandardné termoelektrické chladiče (TEC) s vysokou účinnosťou termoelektrickej premeny.

Vyvažuje potrebu kompaktnej inštalácie s požiadavkami na operácie s vysokou intenzitou regulácie teploty a poskytuje výkon oveľa lepší ako štandardné dosky na reguláciu teploty rovnakej veľkosti.

Aké sú výhody v porovnaní s tradičnými systémami regulácie teploty?

1. Vyššia integrácia

Tradičné priemyselné systémy na reguláciu teploty vyžadujú externé moduly pohonu a zariadenia na zber signálu, čo vedie k zložitej architektúre a ťažkopádnemu zapojeniu.

Regulátor teploty TCB-NC sa vyznačuje integrovaným dizajnom typu všetko v jednom so vstavaným systémom pohonu a spätnej väzby; Regulátor teploty TCB-NC s kompaktným dizajnom a vysokou presnosťou vykonáva presnú reguláciu teploty nezávisle ako samostatná jednotka, čím výrazne zjednodušuje architektúru systému.

2. Inteligentnejšia logika ovládania

Tradičná regulácia teploty zapnutia/vypnutia trpí problémami, ako je prekročenie teploty, časté cykly štart-stop a výrazné tepelné šoky, ktoré môžu poškodiť presné komponenty jadra počas dlhodobej prevádzky.

Tento produkt využíva kontinuálnu PID dynamickú reguláciu výstupu na zabezpečenie plynulých teplotných prechodov a minimálneho kolísania, čím účinne chráni základné komponenty a predlžuje celkovú životnosť zariadenia.

3. Vhodnosť širšej aplikácie

Natívna podpora pre termistory NTC zaisťuje kompatibilitu s konfiguráciami snímačov najpresnejších zariadení na reguláciu teploty a umožňuje flexibilné prispôsobenie sa aplikáciám chladenia aj vykurovania.

Či už ide o statické laboratórne úlohy s konštantnou teplotou alebo dynamické podmienky priemyselného zaťaženia, udržiava stabilnú, vysoko presnú prevádzku a ponúka oveľa väčšiu všestrannosť ako tradičné špecializované zariadenia na reguláciu teploty.

Mainstreamové aplikačné scenáre

1. Riadiace skrine priemyselnej automatizácie

Poskytuje presné riadenie teploty s konštantnou teplotou pre integrované elektrické ovládacie skrine s vysokou hustotou. Regulátor teploty TCB-NC s kompaktným dizajnom a vysokou presnosťou zabraňuje starnutiu elektrických komponentov a prevádzkovým poruchám spôsobeným vysokými vnútornými teplotami, čím zabezpečuje nepretržitú a stabilnú prevádzku automatizovaných výrobných liniek.

2. Presné laboratórne prístroje

Vhodné na kontrolu konštantnej teploty rôznych analytických prístrojov, testovacích zariadení a experimentálnych vzoriek. Vďaka výhodám, ako je prevádzka bez vibrácií, vysoká presnosť a nízke rušenie, eliminuje vplyv kolísania teploty na experimentálne údaje a zaisťuje presné a reprodukovateľné výsledky testov.

3. Zariadenia na mikrospracovanie polovodičov

Používa sa na reguláciu teploty pri mikroobrábaní polovodičov, precíznom leptaní a mikro/nano-inšpekčných zariadeniach. Spĺňa prísne normy kontroly teploty procesov výroby polovodičov, čím pomáha zvyšovať výnosy pri presnom obrábaní.

4. Nové energetické pomocné zariadenia

Kompatibilné s novými zariadeniami na testovanie energie, komponentmi tepelného manažmentu pre systémy skladovania energie a modulmi mikroregulácie teploty. Stabilizuje prevádzkové teploty a prispôsobuje sa zložitým vysoko- a nízkoteplotným pracovným podmienkam nových energetických zariadení.

FAQ

Otázka 1: Aká je základná hodnota prechodu na systém regulácie teploty TCB-NC v porovnaní s tradičnými riešeniami?

Hlavné výhody spočívajú v troch oblastiach:
Po prvé, vyznačuje sa menším pôdorysom a vyššou integráciou, vďaka čomu je ideálny na dovybavenie miniaturizovaných zariadení;
Po druhé, ponúka vyššiu presnosť regulácie teploty a širšiu kompatibilitu snímačov, čo je vhodné pre presné výrobné procesy;
Po tretie, eliminuje potrebu externého pomocného hardvéru, zjednodušuje celkovú štruktúru systému a efektívne znižuje náklady na integráciu zariadení, kabeláž a dlhodobú údržbu.

Q2: Ako by sa mali kalibrovať parametre PID, aby sa dosiahla optimálna regulácia teploty?

Odporúčame štandardnú iteračnú kalibračnú metódu: najprv nastavte integrálne (I) a derivačné (D) parametre na nulu a postupne zvyšujte proporcionálne zosilnenie (Kp), kým nedôjde k miernemu kolísaniu teploty; potom upravte integračný čas (Ti), aby ste odstránili chybu teploty v ustálenom stave; nakoniec dolaďte derivačný čas (Td), aby ste zlepšili rýchlosť odozvy teploty a potlačili výkyvy. Pre presné parametre špecifické pre zariadenie kontaktujte náš technický tím, ktorý vám poskytne individuálne poradenstvo.

Otázka 3: Je regulátor teploty TCB-NC s kompaktným dizajnom a vysokou presnosťou vhodný pre prevádzkové podmienky vysoko presných polovodičových zariadení?

Tento produkt bol špeciálne vyvinutý pre polovodičové mikrozariadenia a presné testovacie zariadenia. Prešiel testovaním priemyselnej elektromagnetickej kompatibility (EMC) a stability. Vyznačuje sa vysokou priestorovou účinnosťou, stabilným teplotným výstupom a minimálnou chybou údajov a slúži ako ideálne riešenie pre mikroreguláciu teploty na výrobných linkách polovodičov a pre presné laboratórne zariadenia.

Q4: Podporuje zariadenie obojsmerné ovládanie vykurovania a chladenia? Dá sa prispôsobiť na jednosmernú prevádzku?

Natívne podporuje automatické prepínanie medzi kúrením a chladením, udržiavanie konštantnej teploty na základe prevádzkových podmienok. Podporuje tiež vlastné programovanie – umožňujúce konfiguráciu pre režimy iba vykurovania alebo iba chladenia – na splnenie špecifických požiadaviek na reguláciu teploty rôznych zariadení a ponúka vysokú flexibilitu prispôsobenia.

Otázka 5: Poskytuje sa podpora technickej integrácie a popredajný servis pre hromadné objednávky?

Ako pôvodný výrobca poskytujeme špecializovanú technickú integráciu, poradenstvo pri ladení parametrov a podporu integrácie na úrovni systému pre hromadné objednávky. Všetky produkty podliehajú štandardizovanej kontrole kvality a úplnej kontrole pred odoslaním. Ponúkame tiež dlhodobú technickú podporu po predaji, aby sme uspokojili potreby podnikovej hromadnej výroby a iterácie projektov.
